TOPODRONE AQUAMAPPER NEXTGEN

Батиметрический сканер TOPODRONE AQUAMAPPER Next

Зачем нужен батиметрический сканер?

Батиметрический сканер - это решение для определения глубин пресноводных и морских акваторий, оно отлично сочетает высокую скорость съёмки, эффективность и точность, успешно бросая вызов традиционным методам, таким как лодки.

Обширные сферы применения

• Определение глубин до 200 м для проектирования под прокладку коммуникаций.
• Инспекция отложений на дне искусственных водоёмов.
• Отслеживание изменений объемов водохранилищ.
• Мониторинг водных транспортных путей для контроля проходимости судов.
• Картографирование водоёмов для составления рыболовных карт.

Обновления в новой версии AQUAMAPPER Next

Новый ГНСС чип

Количество каналов увеличилось со 184 до 1408, частота записи данных выросла с 10 до 20 Hz (опционально до 50 Hz), помимо GPS L1, L2, GLO L1, L2, BDS B1I, B2I, GAL E1, E5b, QZSS L1, L2 и SBAS модуль ГНСС теперь поддерживает частоты GPS L5, GLO L3, BDS B3I, B1C, B2a, B2b, GAL E5a, E6 и QZSS L5.

Новый датчик угла положения

Ранее мы использовали датчик, встроенный в сам эхолот, теперь мы пишем не только угловые данные, но и показания гироскопа с акселерометром, а частота записи данных выросла с 10 до 50 Hz, что повысило точность определения углового положения.

Добавлена камера контроля состояния

На дрон устанавливается камера, направленная на AQUAMAPPER в его рабочем положении и следящая за его текущим состоянием, изображение камеры передаётся на пульт управления дрона.

Заменён альтиметр

В компьютер для управления прибором, установленным на нижней части дрона, теперь встроен высотометр, он следит за удержанием дроном заданной высоты над поверхностью воды.

Разработана система аварийной отстыковки

Добавлен механизм аварийной отстыковки AQUAMAPPER от дрона в случае зацепа за препятствие.

Новый продвинутый эхолот

Установлен новый двухчастотный сенсор, теперь можно работать на частоте 200 KHz, на которой стало возможно измерять глубину до 200 м, ранее глубина ограничивалась 100 м. Появилась возможность съемки сразу на двух частотах - принцип схож с двойным отражением у лазерных сканеров, с помощью данной технологии, к примеру, можно получать результат даже в илистых водоемах, получая отражения и от слоя ила и от дна под ним. Выросла точность измерения температуры воды с 0,5 °C до 0,1 °C.

Уменьшено время подготовки к работе

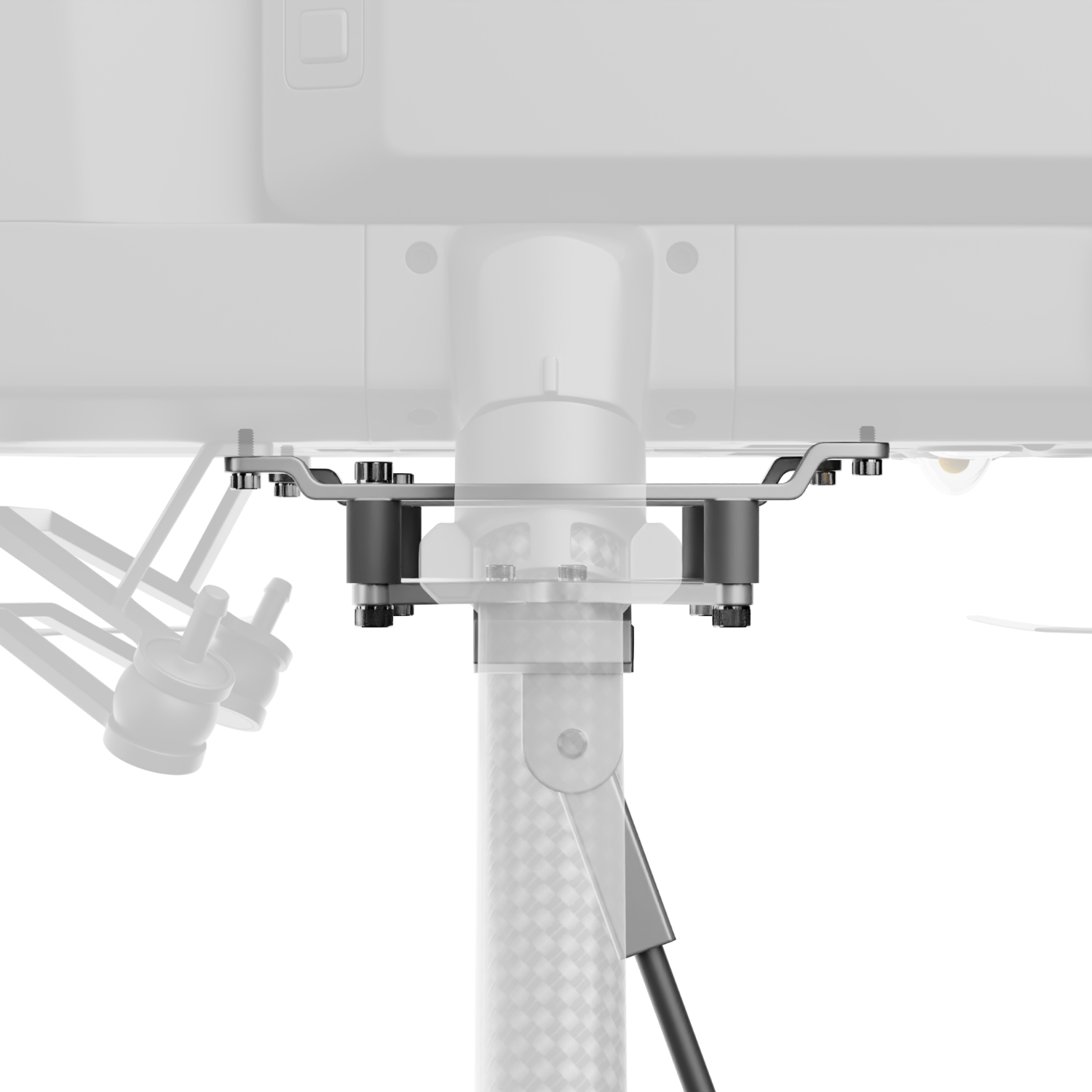

Улучшен механизм крепления AQUAMAPPER к дрону, что позволило сократить время подготовки к работе с 10 минут до 3 минут.

Увеличена производительность

Оптимизирована геометрия AQUAMAPPER, что уменьшило крен с 12 до 5 градусов, а скорость работы выросла с 2,5 м/с до 3,5 м/с за счет более стабильного поведения в воде.

Особенности AQUAMAPPER Next

Российское производство

Проектирование устройства, изготовление печатных плат и разработка программного обеспечения осуществляются в России. Производство сканеров является мелкосерийным и заводским.

Контроль с пульта дрона

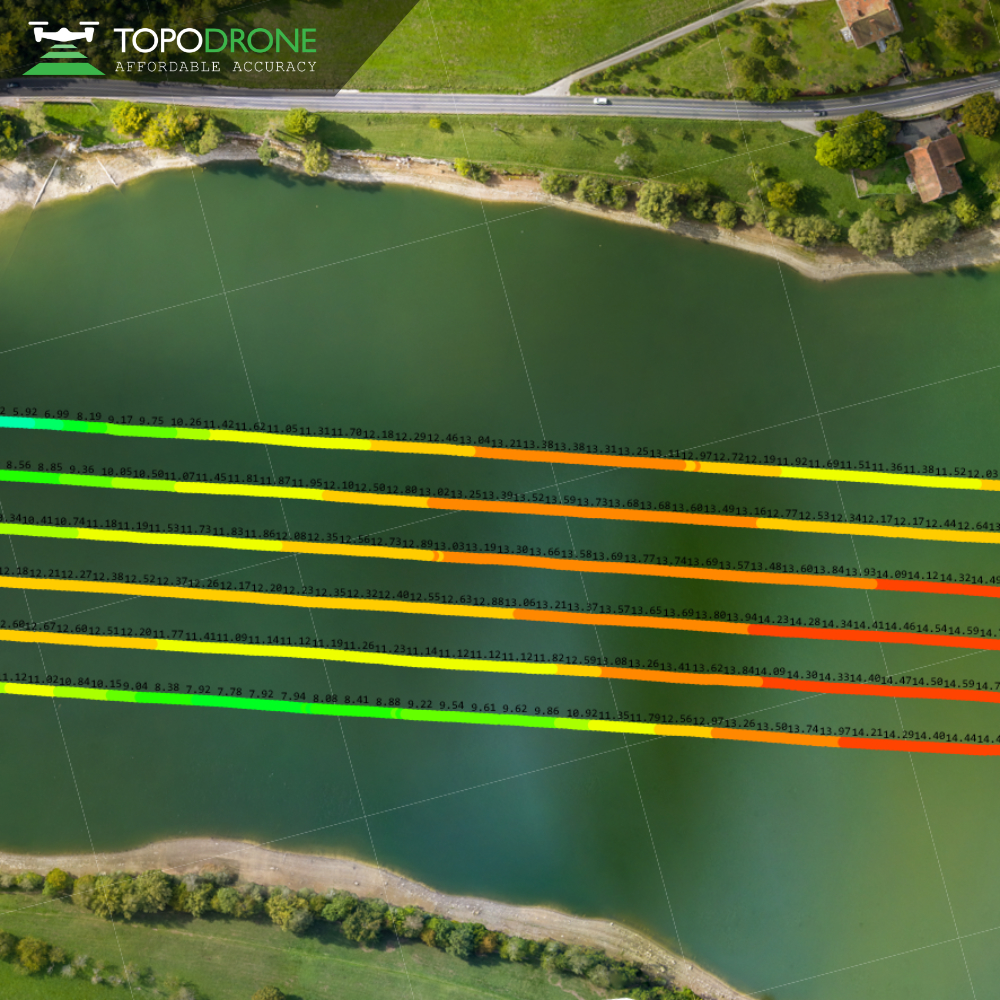

Вывод батиметрических профилей на пульт, возможность изменять настройки эхолота (чувствительность, глубина измерений, частота работы), начинать и останавливать запись, видеть качество ГНСС сигнала, измерять температуру воды и определять угловые положения.

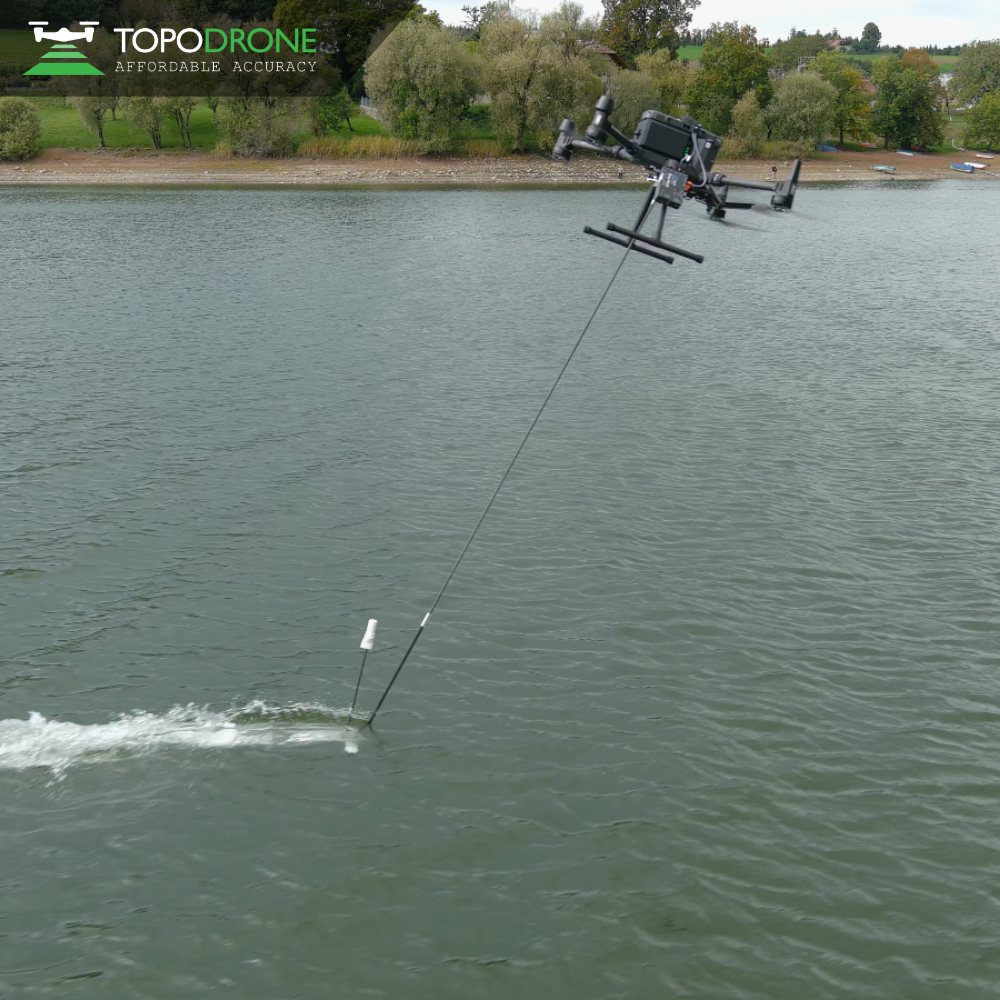

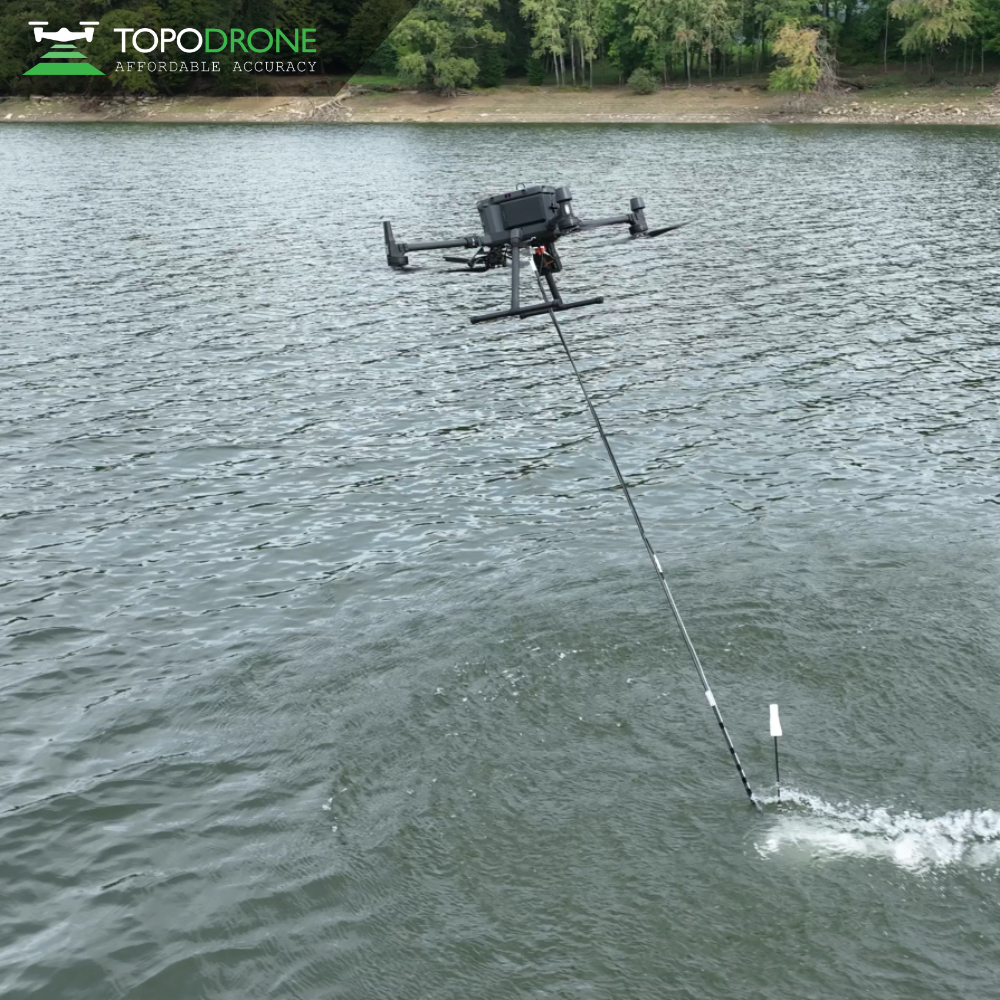

Работа без спуска на воду

Возможность запускать комплекс с удаленной от воды части берега без необходимости ручного спуска на воду, таким образом возможно работать даже в очень сложных условиях и токсичной среде, дрон обеспечивает высокую скорость до 10 м/с при подлёте к точке старта миссии.

Защищённый корпус

Корпус AQUAMAPPER Next изготовлен из анодированного алюминия, что позволяет ему выполнять работу в активных химических средах без подверженности коррозии.

Работа на малой глубине

Прибор погружается всего на 20 см при выполнении работ, что позволяет проводить съемку даже в мелководных районах.

Высокая скорость работы

Рекомендуемая скорость выполнения батиметрической съемки до 3,5 м/с.

Устойчивость к волнам и солёной воде

AQUAMAPPER Next выполняет съёмку при наличии волн до 1 м и устойчив к солёной воде.

Высокая точность данных

На глубинах до 10 м точность в пост-обработке составляет 2-3 см, на глубинах до 50 м точность до 20 см.

Работа без связи

AQUAMAPPER Next работает в PPK режиме, не требует постоянного соединения с базовой станцией для получения поправок.

Быстрая подготовка к работе

Подготовка комплекта к работе занимает примерно 3 минуты.

Собственное программное обеспечение

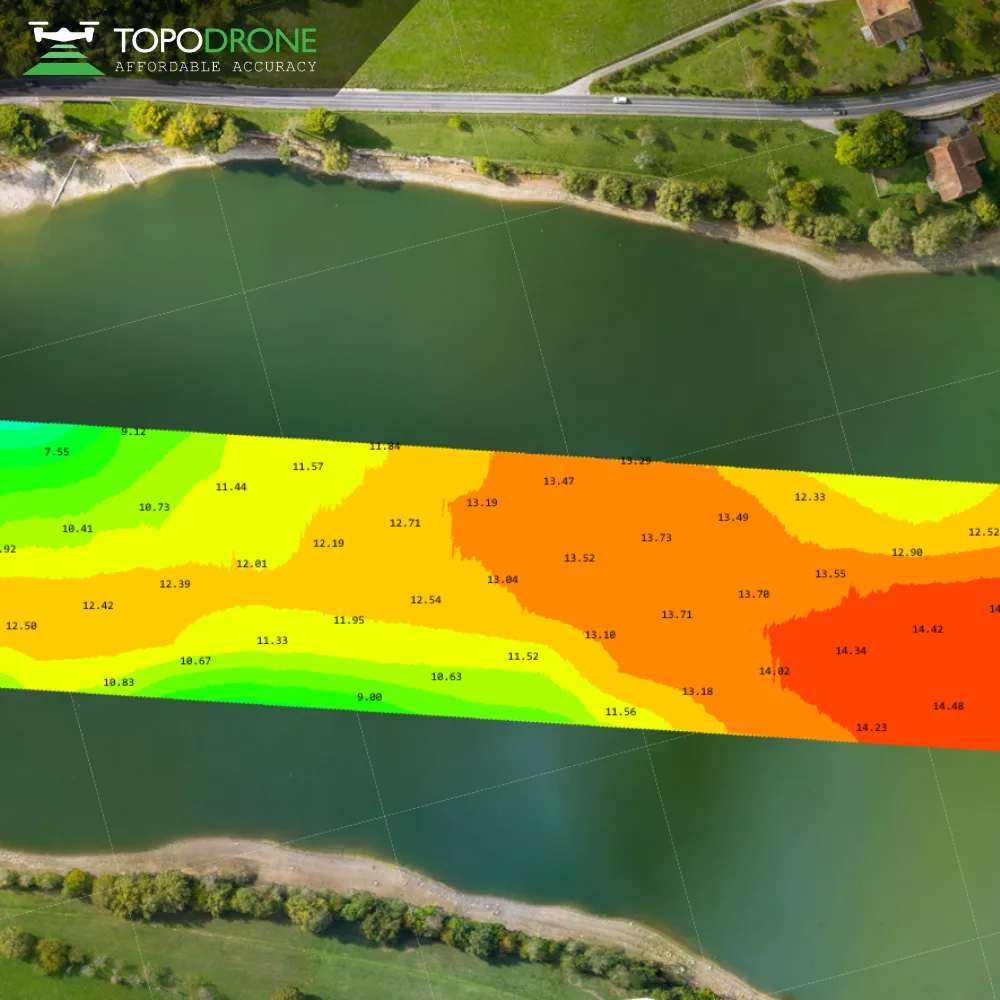

Собственное программное обеспечение для пост-обработки данных, которое строит облако точек с информацией о рельефе дна, а также учитывает температуру и соленость воды в момент измерений, данные корректируются с учетом этой информации в автоматическом режиме. Добавлена возможность пользовательского ввода скорости распространения звука в среде.

Комбинированная съёмка

Линейка решений TOPODRONE позволяет выполнять комбинированную съемку - получать батиметрические данных о рельефе водоемов и осуществлять воздушное и мобильное лазерное сканирование береговой части, а затем совмещать полученные облака точек для анализа и формирования общей картины.

Интеграция с дронами

Полная интеграция с дронами DJI Matrice 350/300 RTK, интеграция с другими платформами через протокол Mavlink.

Бессрочная гарантия и оперативная техническая поддержка

Каждый сканер передаётся вместе с инструкцией по эксплуатации, а почти 100% всех пользователей проходят 4-х дневное очное обучение по эксплуатации сканера и обработке данных с практикой в полях и выдачей удостоверения о повышении квалификации. Гарантийный срок составляет 12 месяцев на устройство и все внутренние компоненты, а на материнскую плату, которая производится нами в России – гарантия бессрочная. Техническая поддержка оказывается по любым вопросам, связанным с оборудованием и обработкой полученных данных по электронной почте, телефону и в мессенджерах.

Комплектация

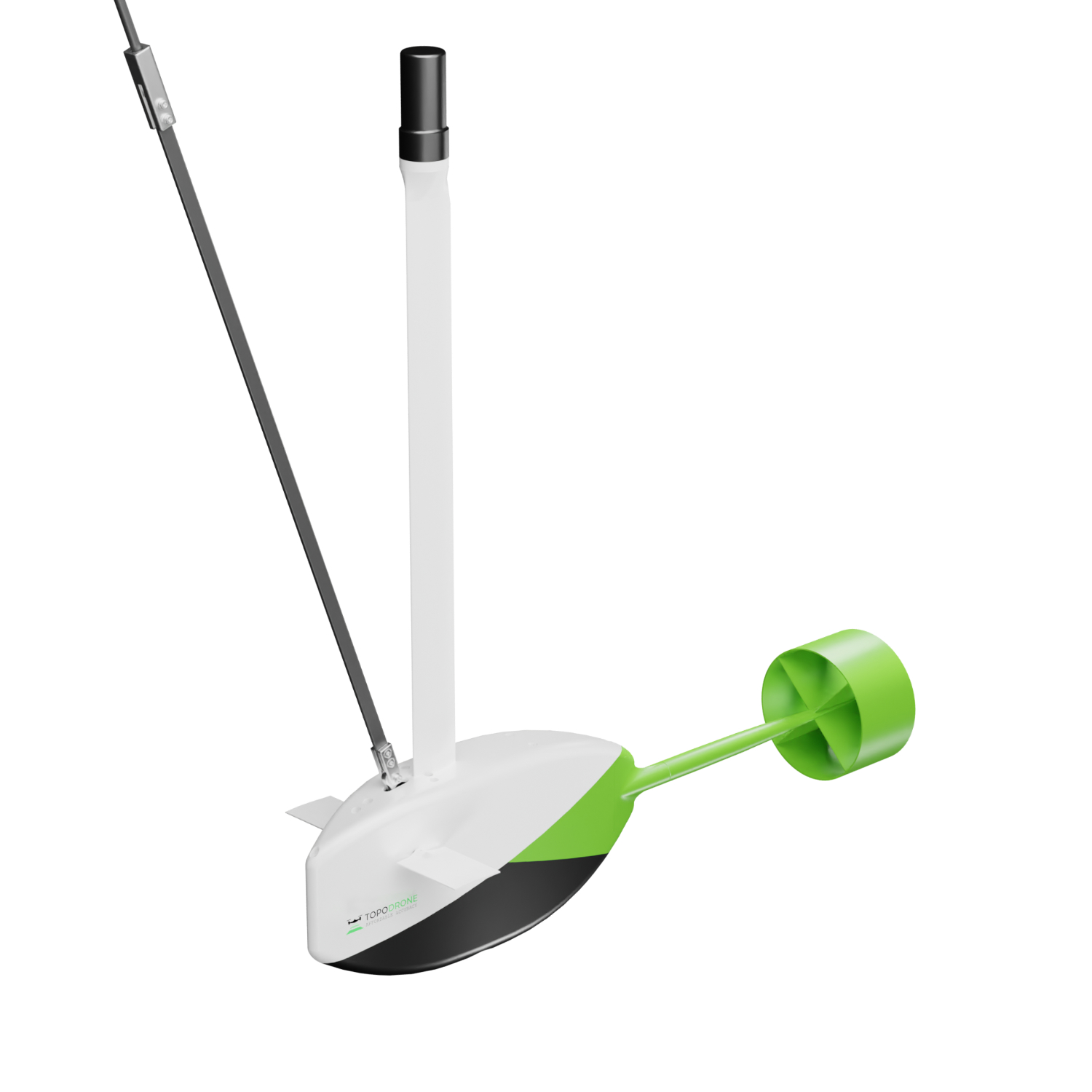

Батиметрический сканер TOPODRONE AQUAMAPPER Next

• 1 * Батиметрический сенсор TOPODRONE AQUAMAPPER Next
• 1 * ГНСС антенна
• 1 * Бортовой комплект для управления полётом

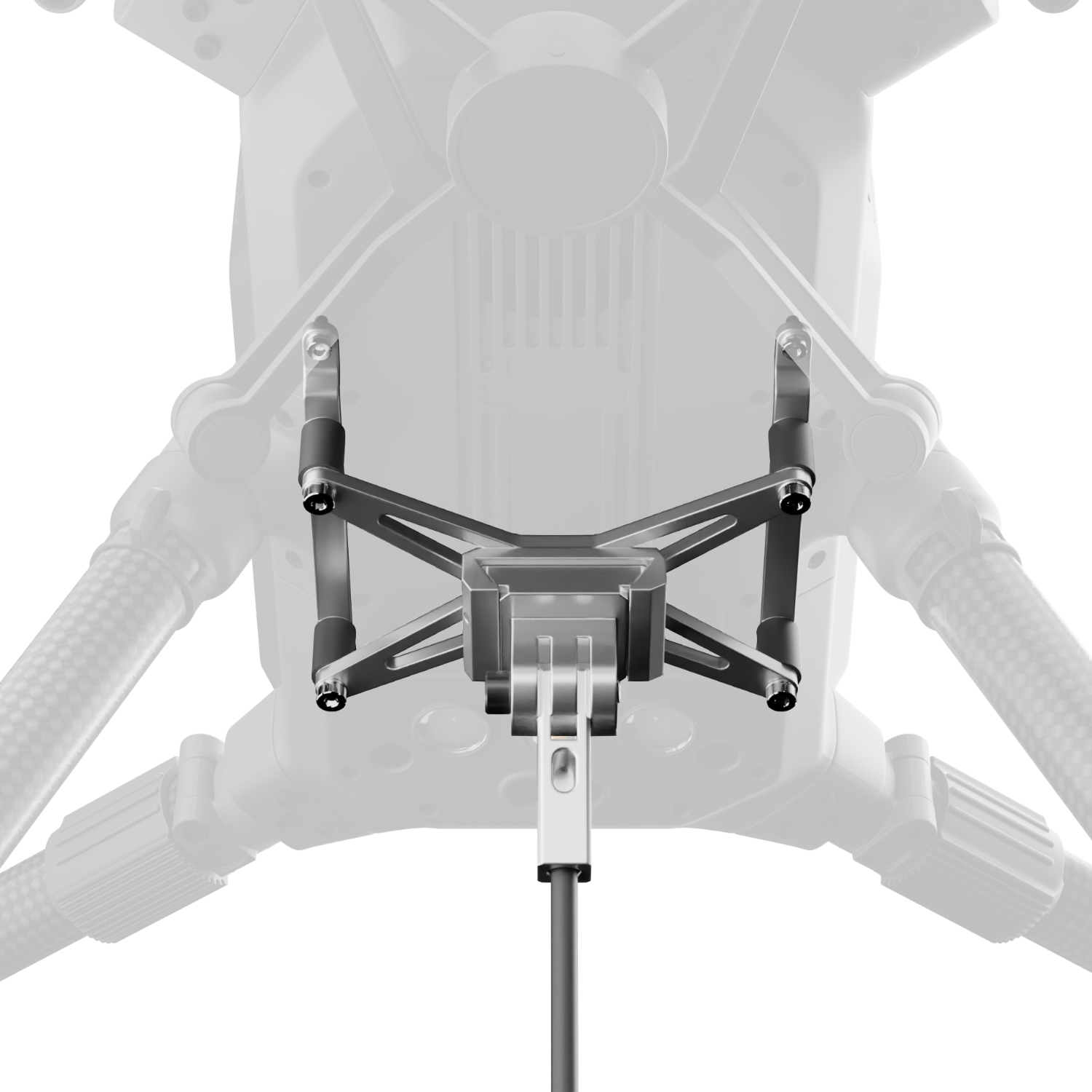

• 1 * Система крепления к дрону
• 1 * Комплект кабелей
• 1 * Транспортировочный кейс
• 1 * Программное обеспечение для пост-обработки данных
• 1 * Руководство по эксплуатации
