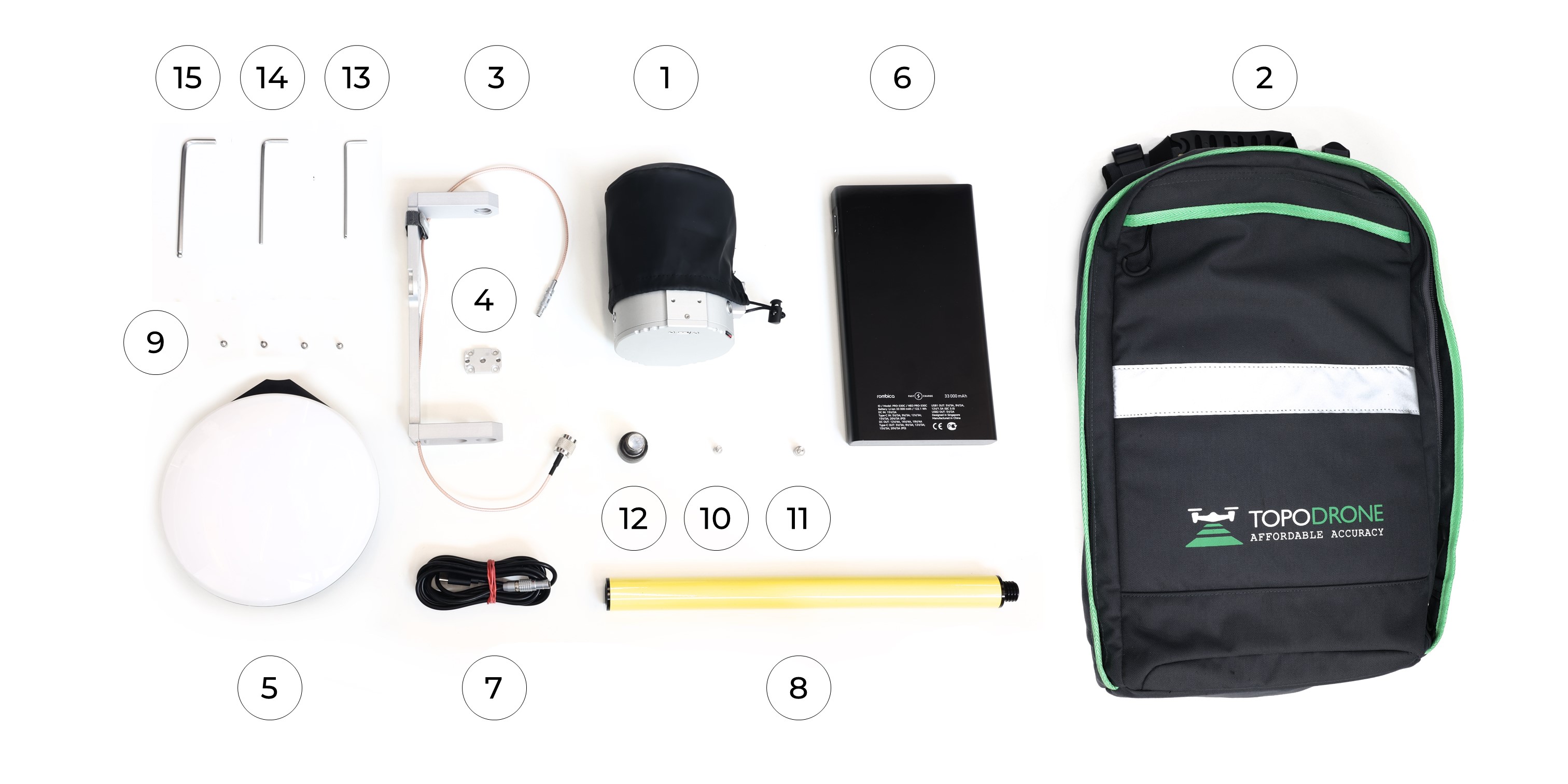

Для установки лазерного сканера TOPODRONE на рюкзак нужны следующие компоненты, входящие в состав поставки:
| 1. Лазерный сканер TOPODRONE 2. Рюкзак TOPODRONE 3. Крепление к рюкзаку c антенным кабелем 4. Проставка крепления лазерного сканера TOPODRONE к рю кзаку 5. ГНСС Антенна 6. Power Bank 7. Кабель питания LEMO 6 PIN - USB Type-C 8. Веха 30 см. | 9. Винт M3x8 - 4 шт. 10. Винт М4х8 - 1 шт. 11. Винт М5х8 - 1 шт. 12. Винт 5/8" - 11 UNC x 3/4" 13. Г-образная отвёртка Hex 2.5 14. Г-образная отвёртка Hex 3 15. Г-образная отвёртка Hex 4 |
При выполнении всех дальнейших шагов настоятельно рекомендуется использовать защитный мягкий чехол лазерного сканера TOPODRONE для избежания риска повреждения линзы лазерного сканирования! На фотографиях ниже, для лучшей наглядности, лазерный сканер TOPODRONE представлен без чехла.
Для установки лазерного сканера TOPODRONE на рюкзак необходимо выполнить следующие действия:

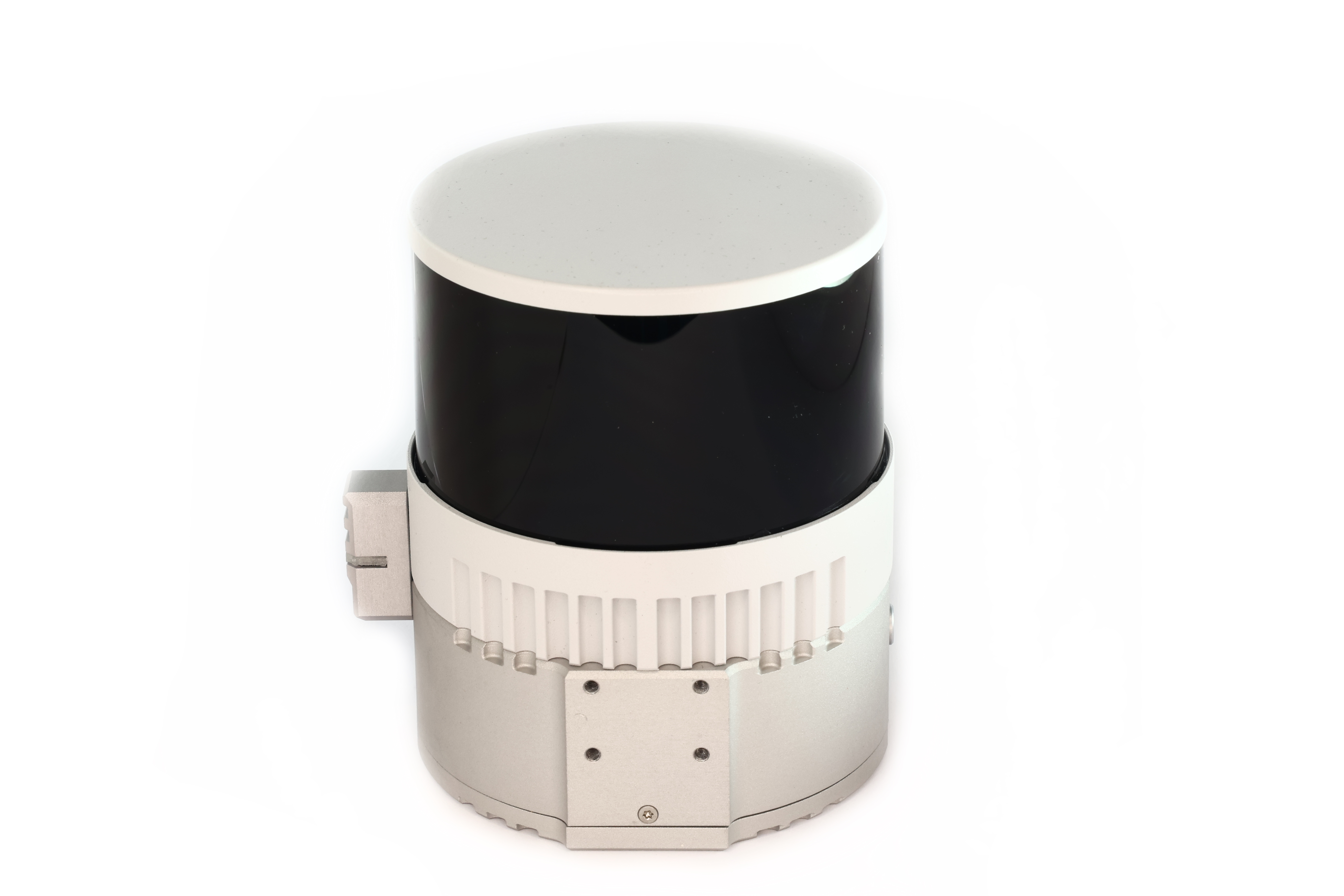

1. Установить лазерный сканер TOPODRONE (1) на ровную поверхность как показано на фото.

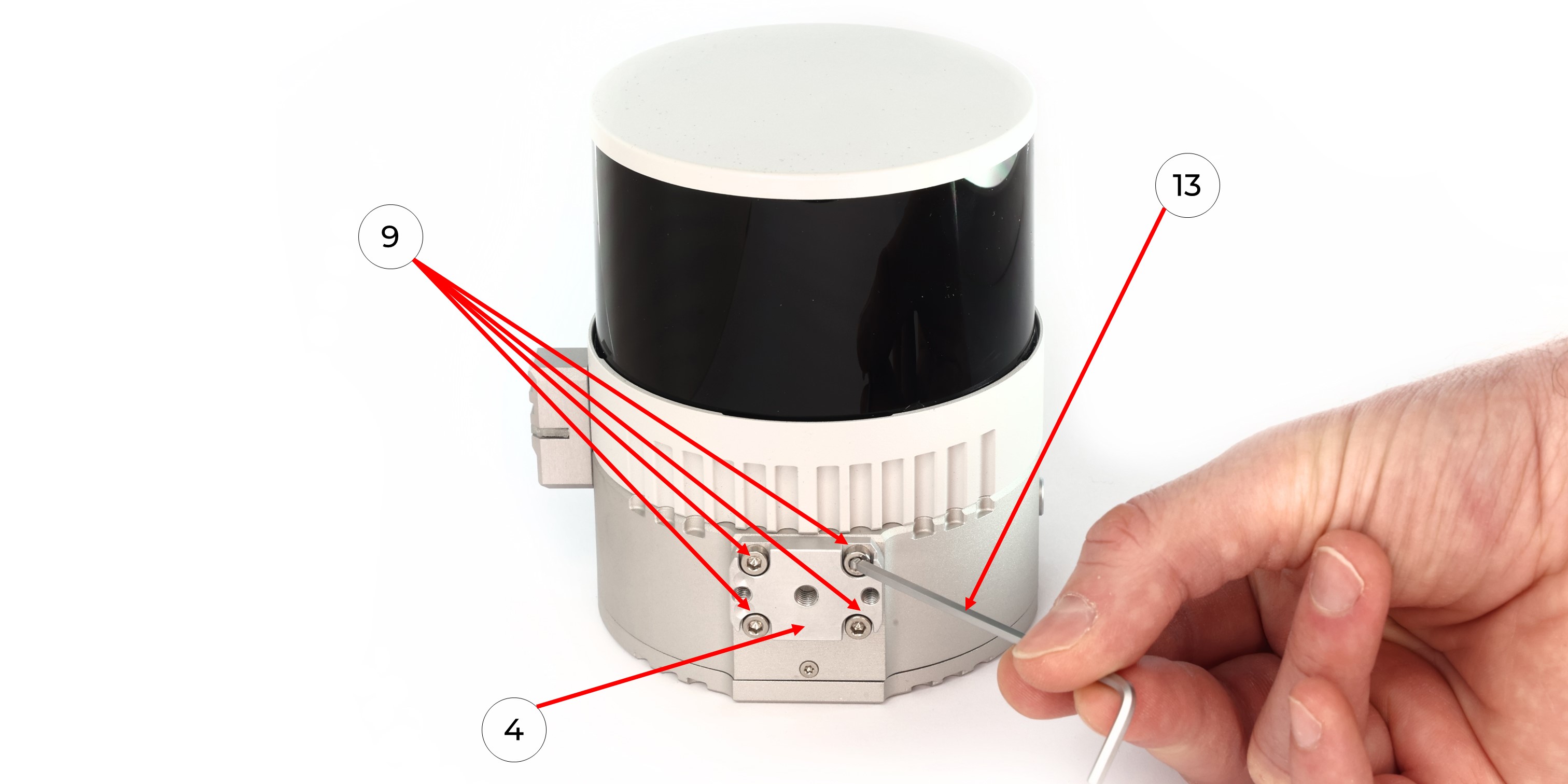

2. С помощью отвёртки Hex М2.5 (13) и винтов M3x8 (9) установить адаптер крепления лазерного сканера (4) как показано на фото.

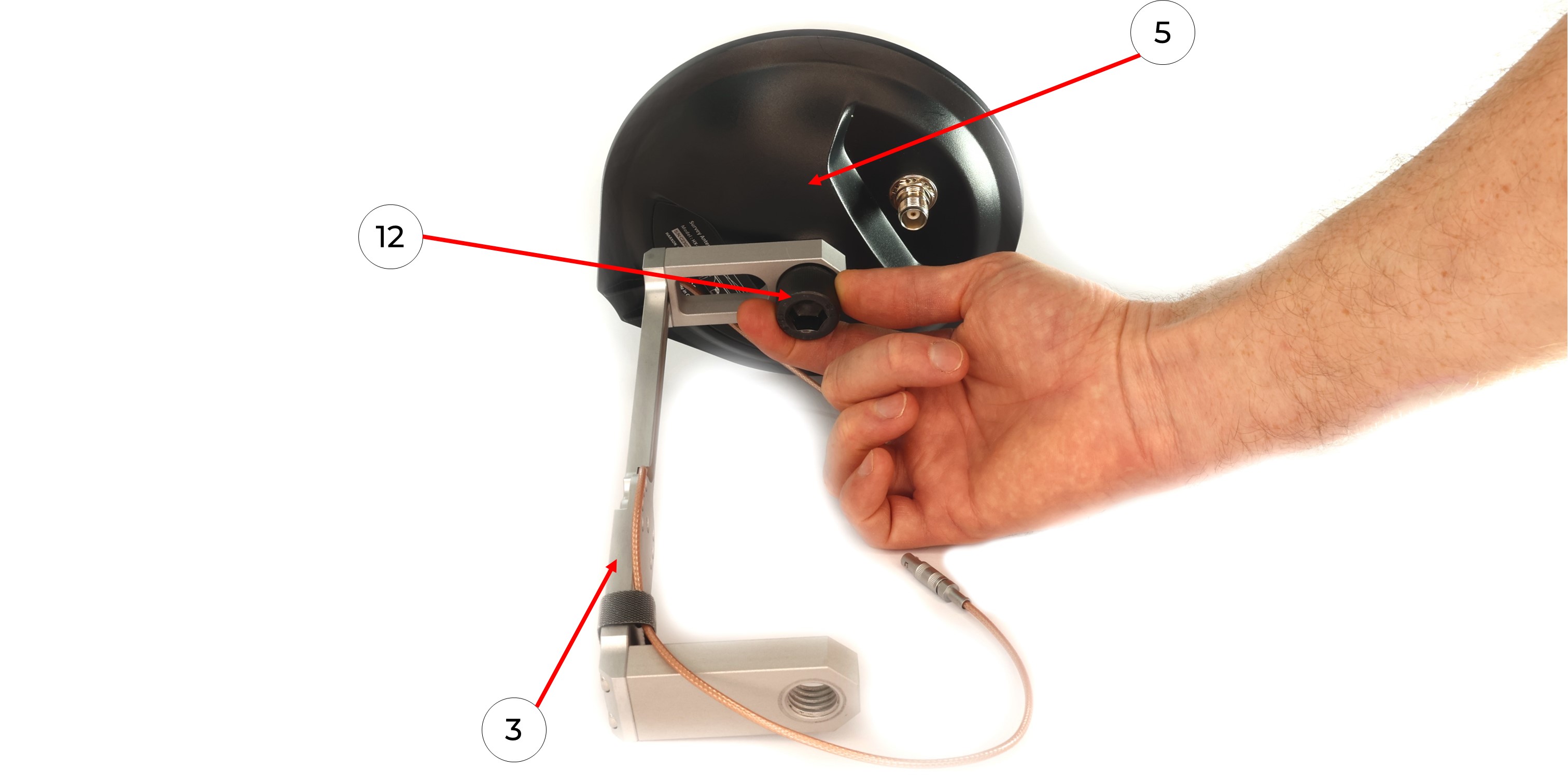

3. Вручную завинтить ГНСС антенну (5) на Крепление к рюкзаку c антенным кабелем (3) С помощью винта 5/8" - 11 UNC x 3/4" (12) как показано на фото.

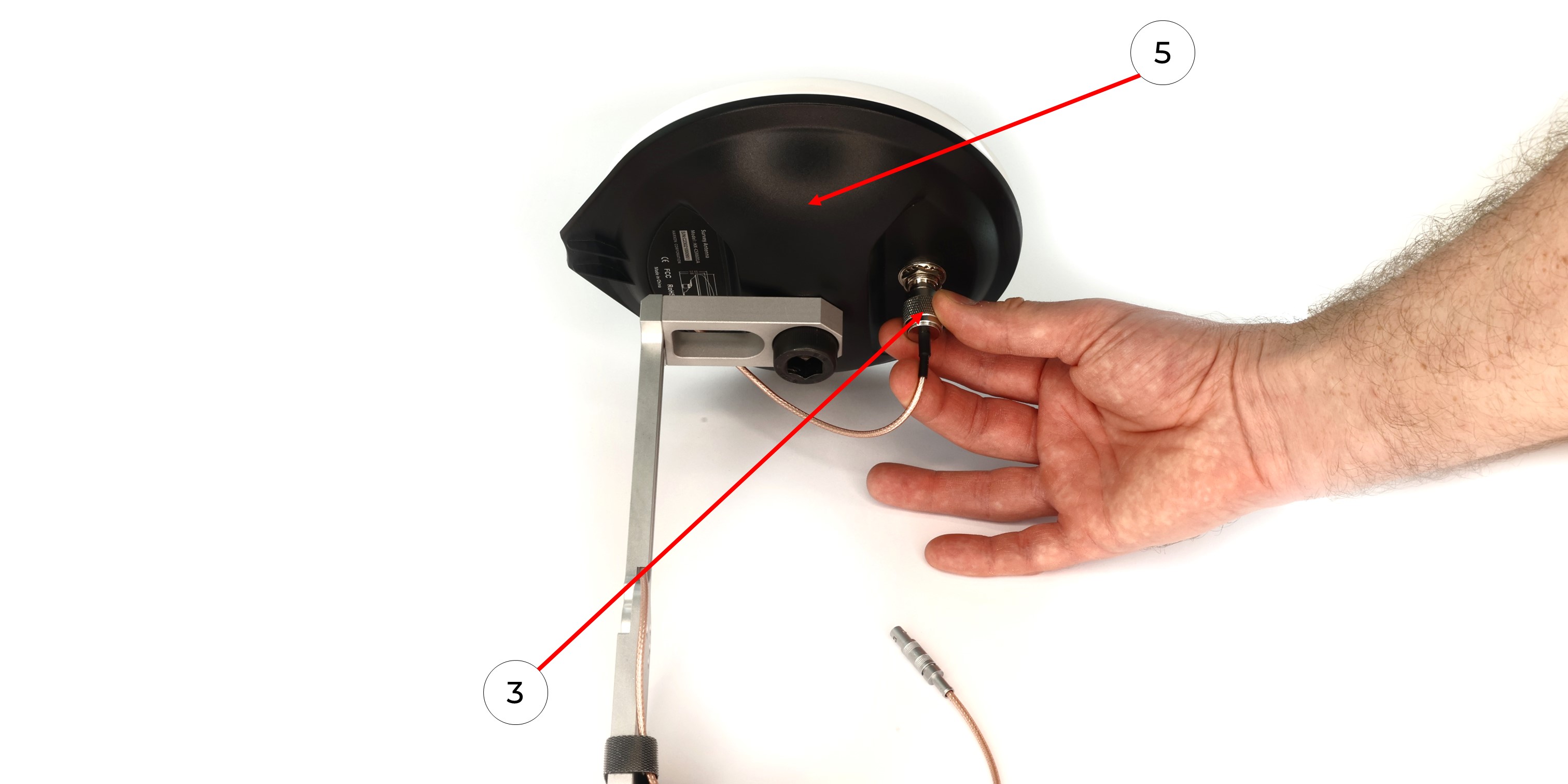

4. Подсоединить антенный кабель (3) к ГНСС антенне (5), избегая перегиба, как показано на фото.

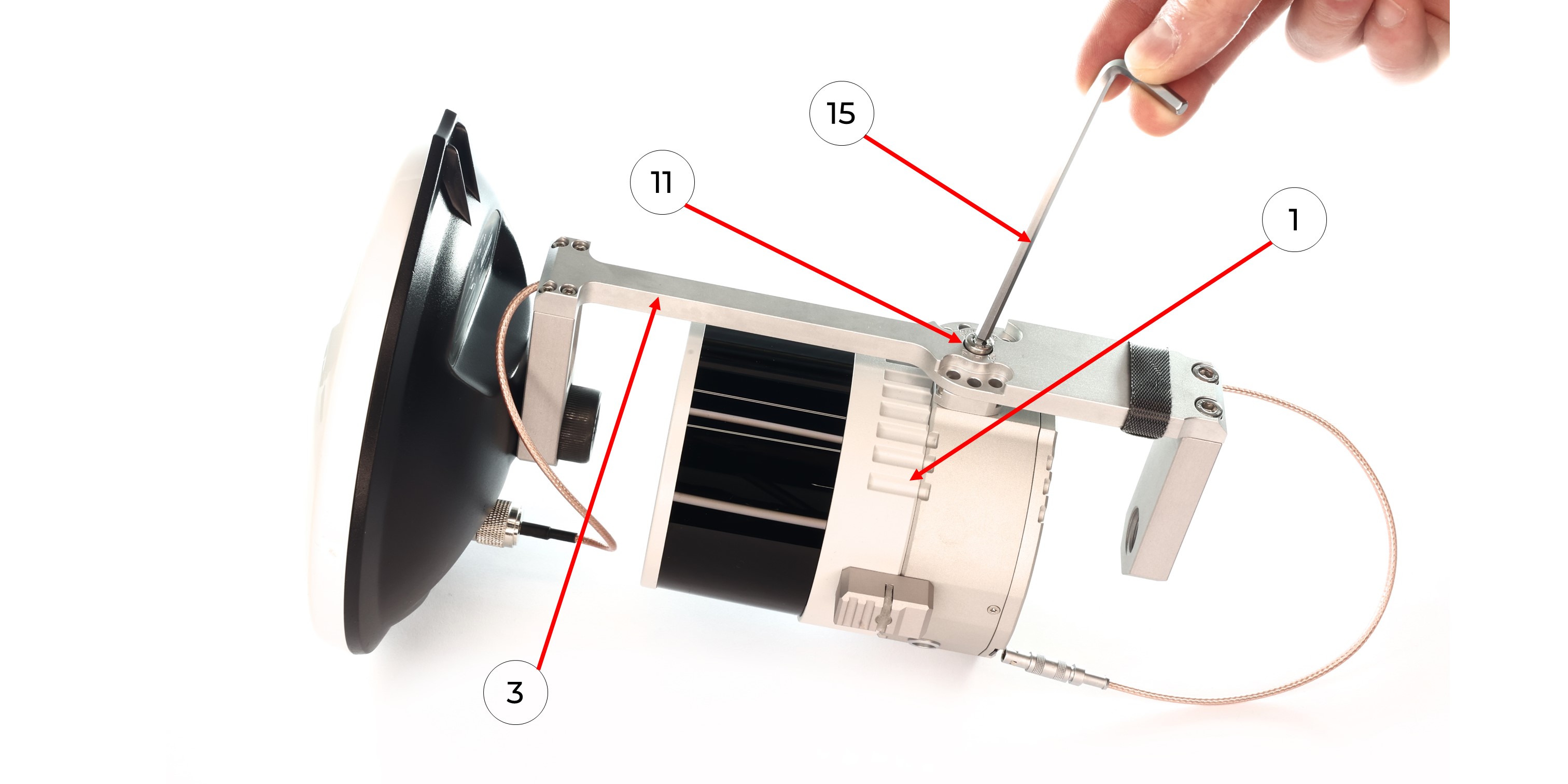

5. С помощью отвёртки Hex 4 (15) и винта M5x8 (11) установить лазерный сканер TOPODRONE к крепёжной детали рюкзака (3), не пережав антенный кабель.

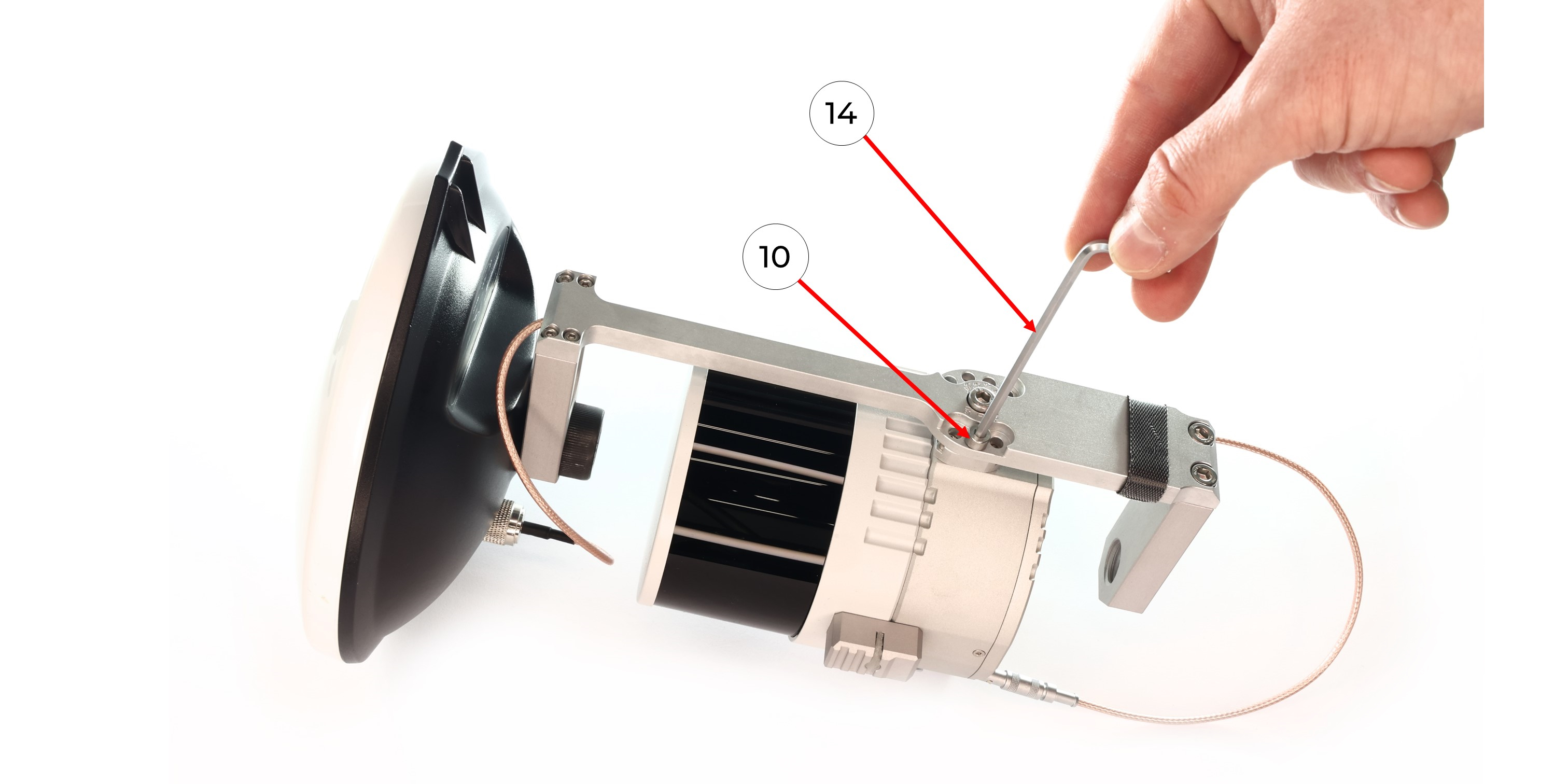

6. Выставить лазерный сканер TOPODRONE на креплении на необходимый угол и зафиксировать его винтом М4х8 (10) при помощи отвёртки Hex 3 (14).

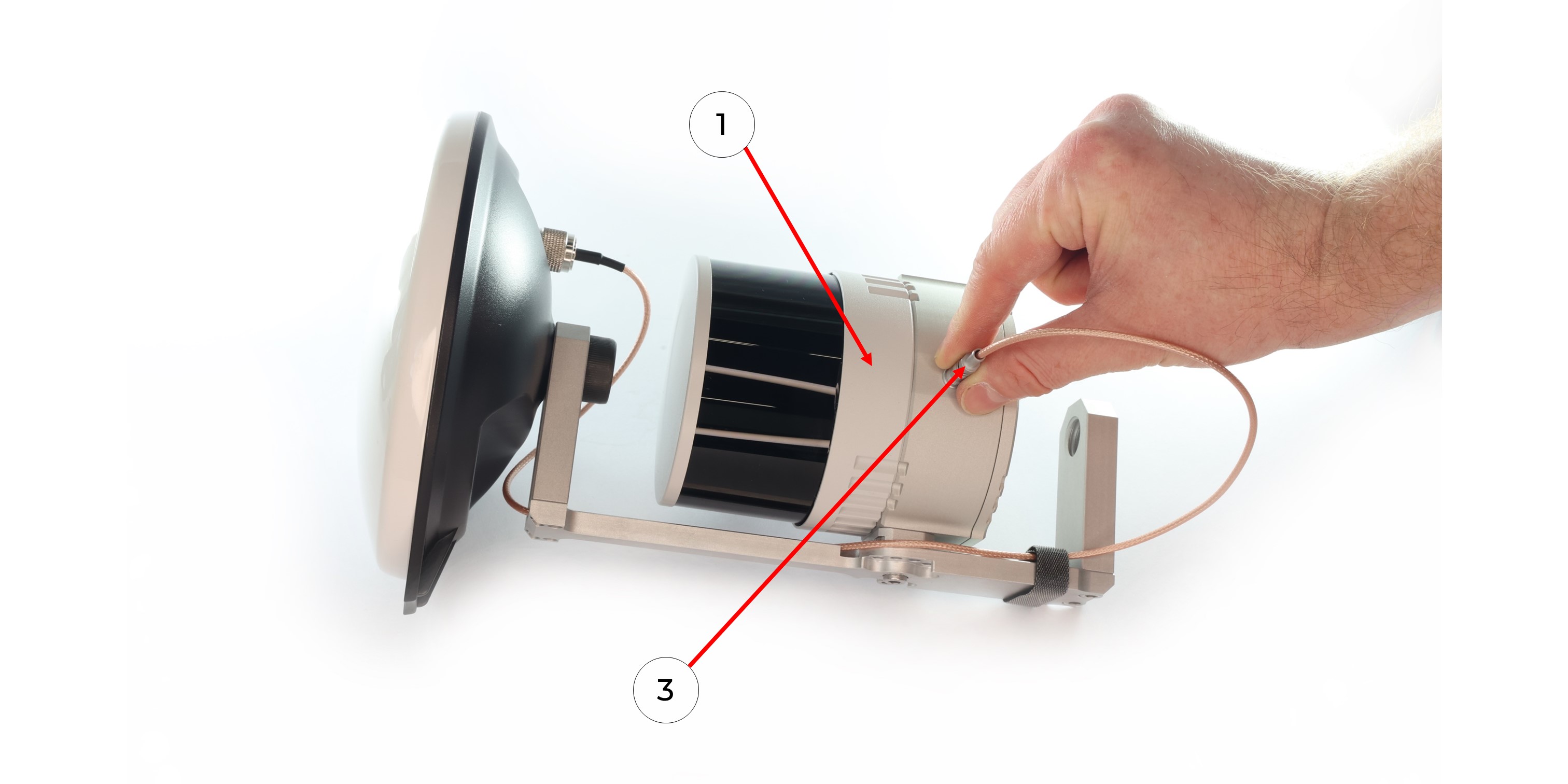

7. Подключить антенный разъём LEMO крепления (3) к лазероному сканеру TOPODRONE (1).

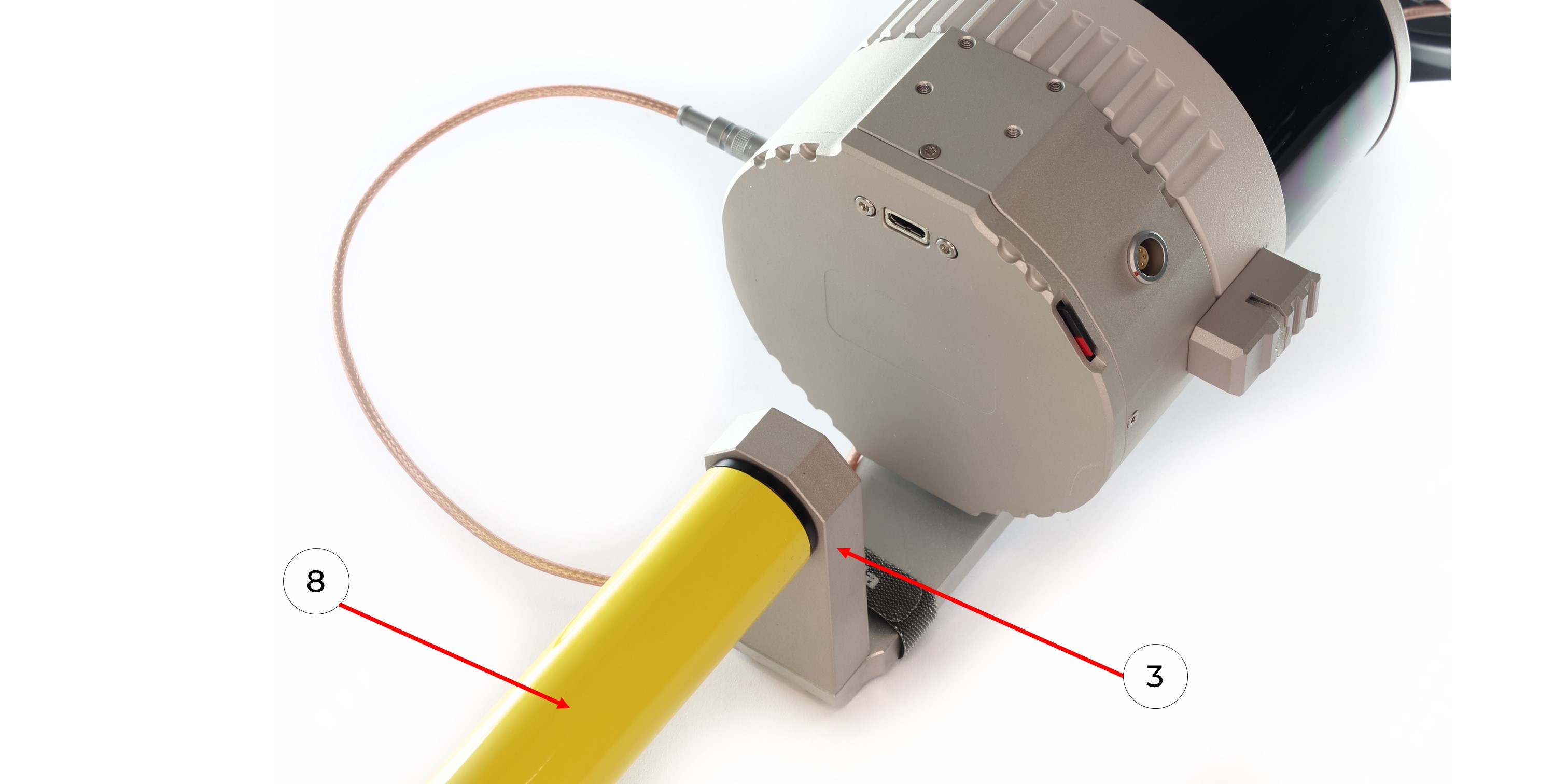

8. Прикрутить веху (8) к креплению лазерного сканера TOPODRONE (3).

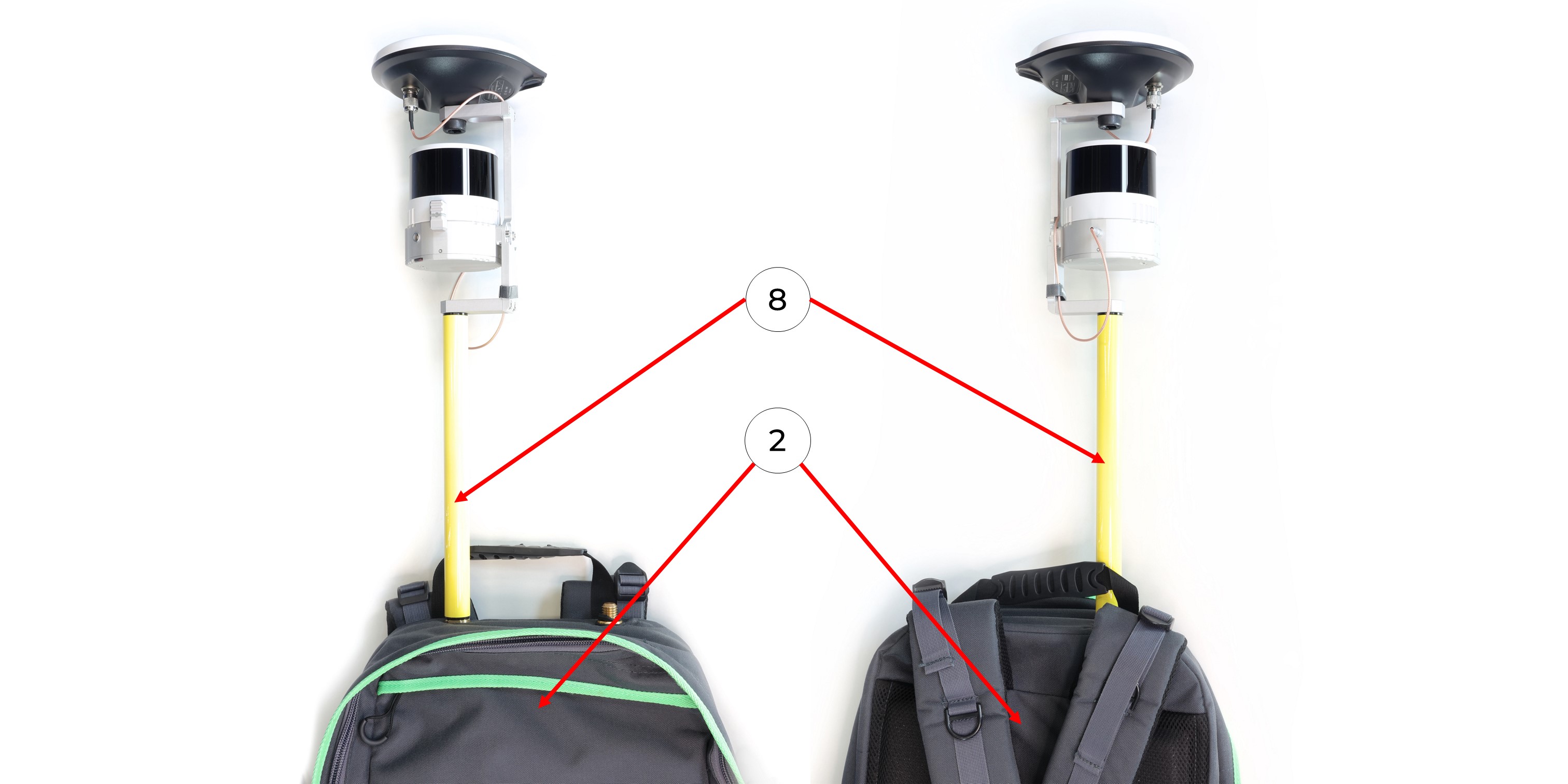

9. Прикрутить веху (8) к рюкзаку (2), как показано на фото. Светодиод лазерного сканера TOPODRONE должен располагаться положением назад.

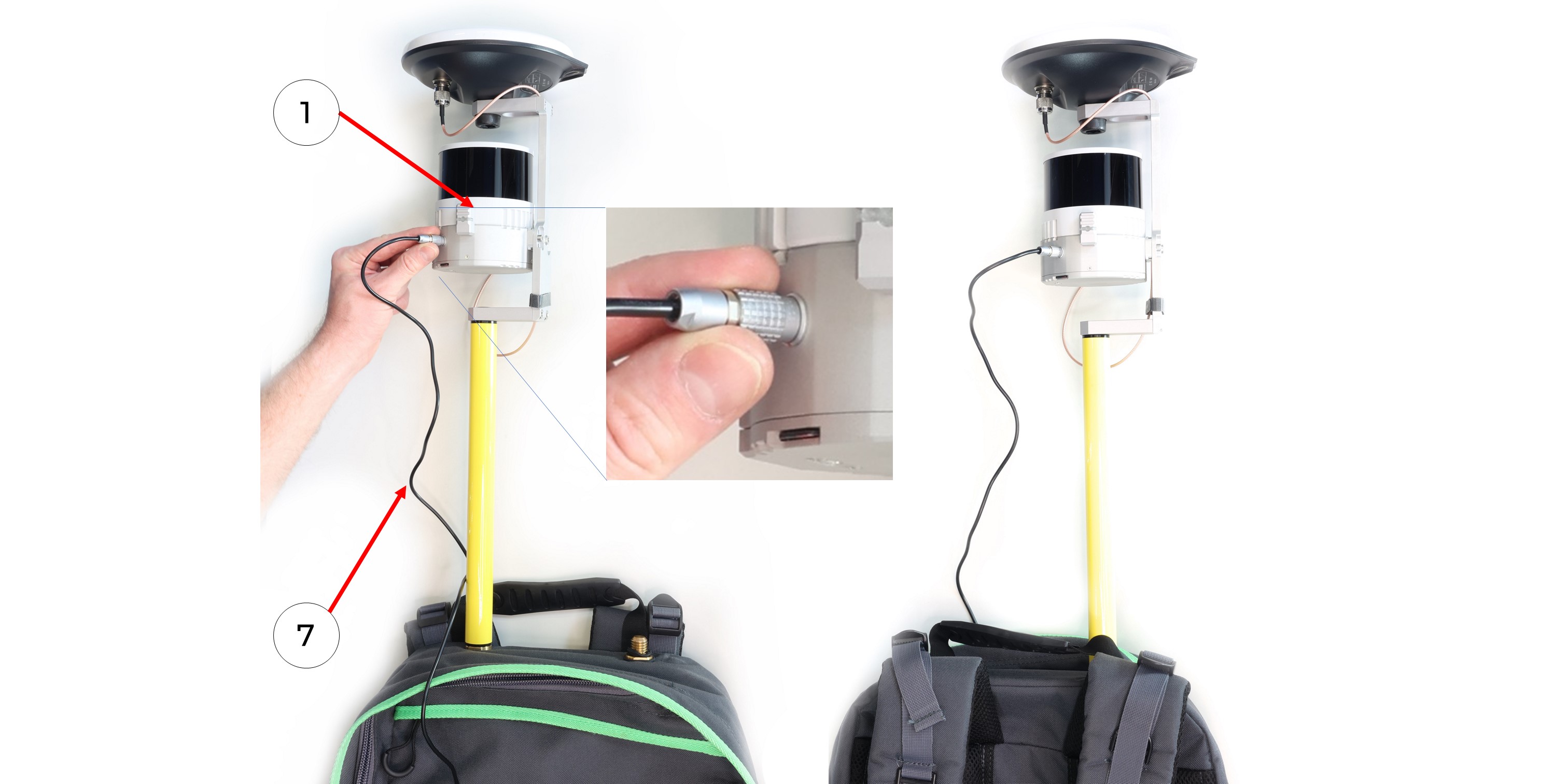

10. Подключить кабель питания LEMO 6 PIN - USB Type-C (7) к лазерному сканеру TOPODRONE (1)

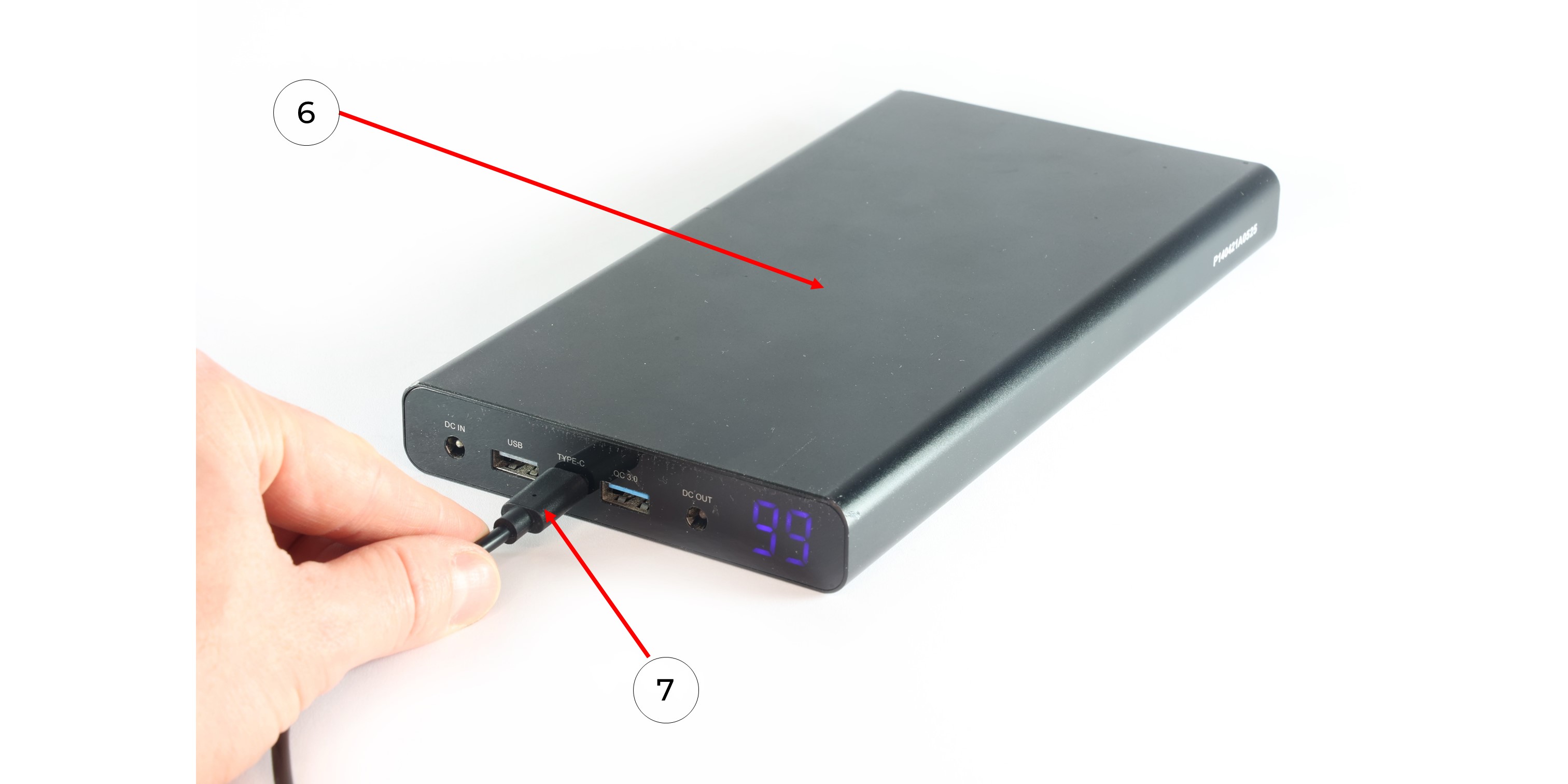

11. Подсоединить кабель питания LEMO 6 PIN - USB Type-C (7) к Power Bank (6) и подать питание.

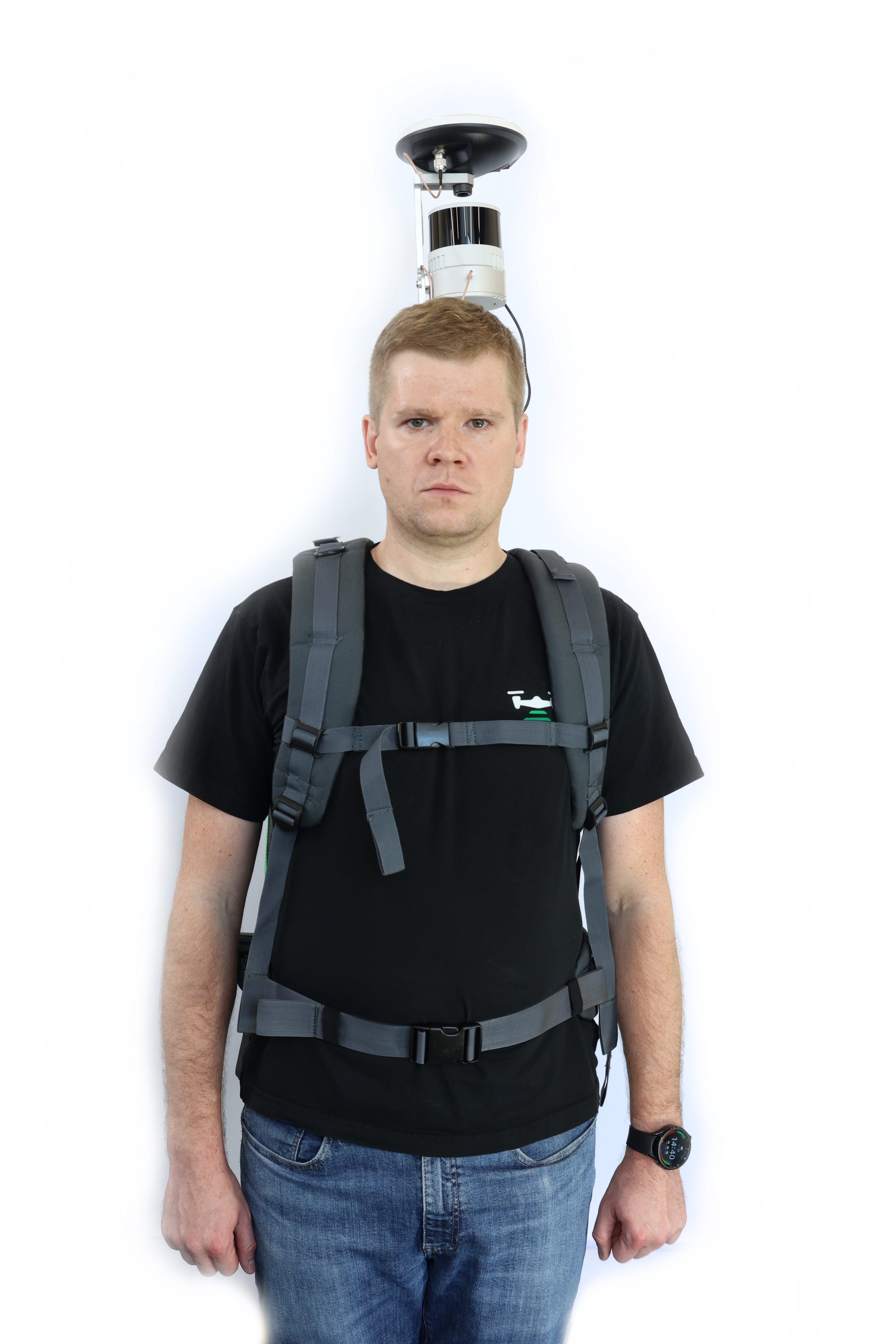

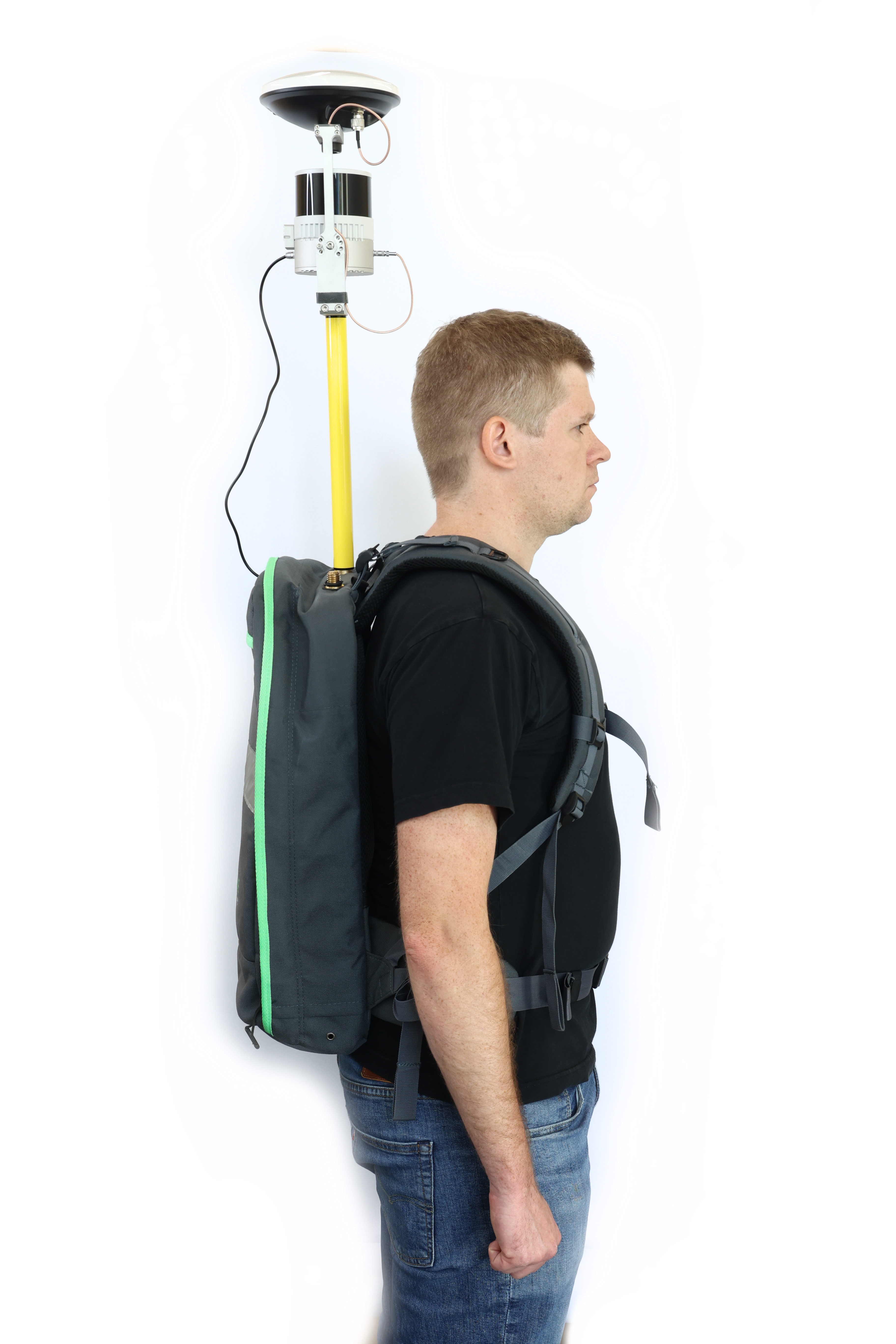

12. Убрать Power Bank (6) в карман рюкзака (2) и дождаться включения и инициализации лазероного сканера TOPODRONE (1). Далее - надеть рюкзак как показано на фото и начать выполнение МЛС.
 |  |
