Фотограмметрическая камера TOPODRONE P24 оснащена сенсором формата APS-C с глобальным механическим затвором и возможностью смены объективов. Камера может быть установлена на 3-осевой подвес или интегрирована с одним из лазерных сканеров линейки TOPODRONE.

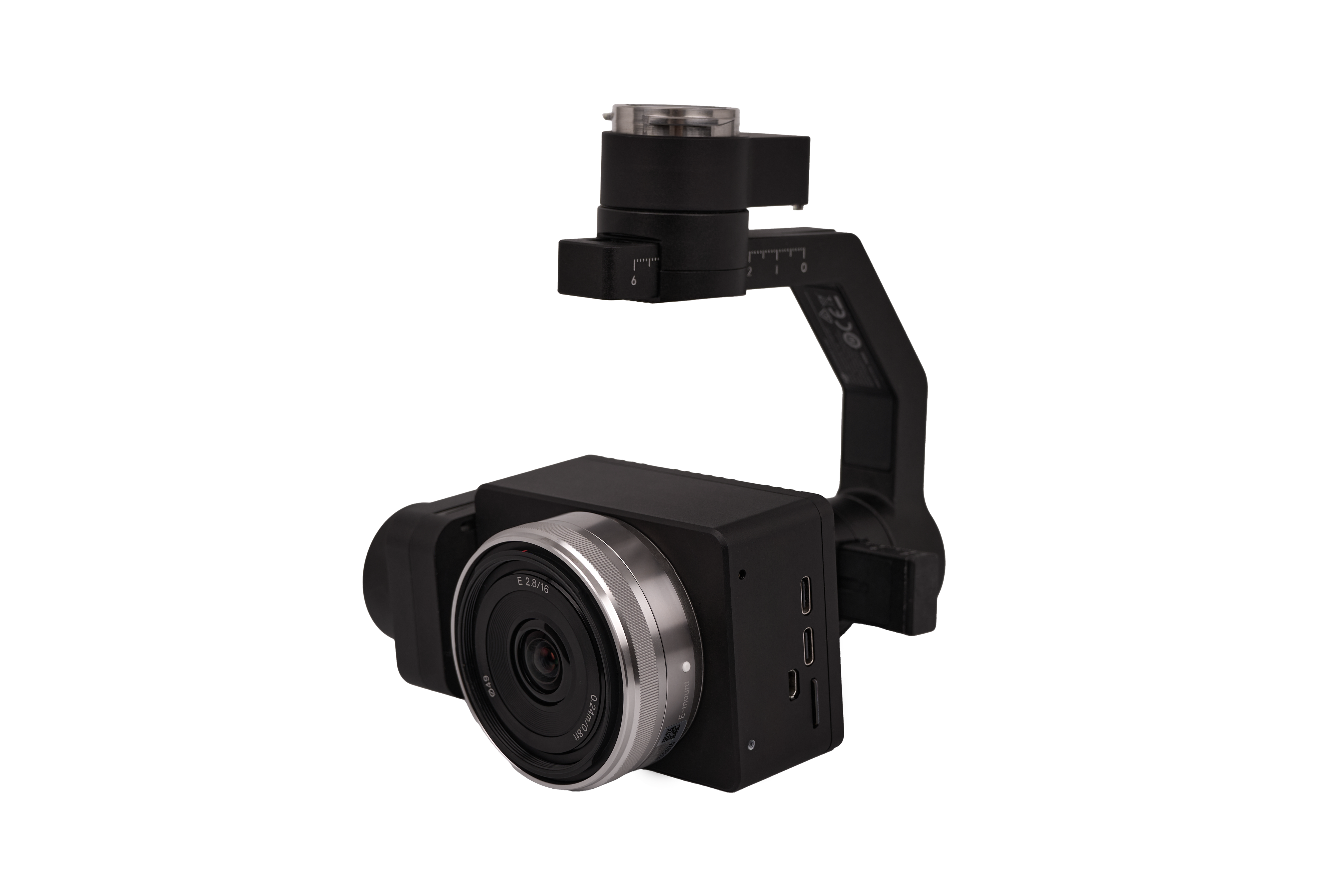

Фотограмметрическая камера TOPODRONE P24 установленная на 3-х осевом подвесе.
Комплект поставки
- Фотограмметрическая камера TOPODRONE P24
- Объектив для фотограмметрической камеры TOPODRONE P24 (в зависимости от комплектации)
- Карта памяти microSD 64 GB
- Соединительный кабель питания и затвора LEMO 4 PIN / LEMO 6 PIN (в зависимости от комплектации)
- 3-х осевой подвес (в зависимости от комплектации)
- ГНСС-приемник TOPODRONE UAV PPK UPGRADE Kit с картой MicroSD 16 ГБ (в зависимости от комплектации)
- Внешняя ГНСС антенна (в зависимости от комплектации)
- Планка GNSS-антенны с кабелем и крепежными винтами (в зависимости от комплектации)
- OTG адаптер USB Type-C - USB Type-A для подключения камеры к интернету и проведения диагностики
- L-образная площадка с винтами для крепления камеры к лазерному сканеру (в зависимости от комплектации)
- Адаптер Skyport-SHLD (в зависимости от комплектации)
- Защитный кейс для транспортировки с ложементом (в зависимости от комплектации)

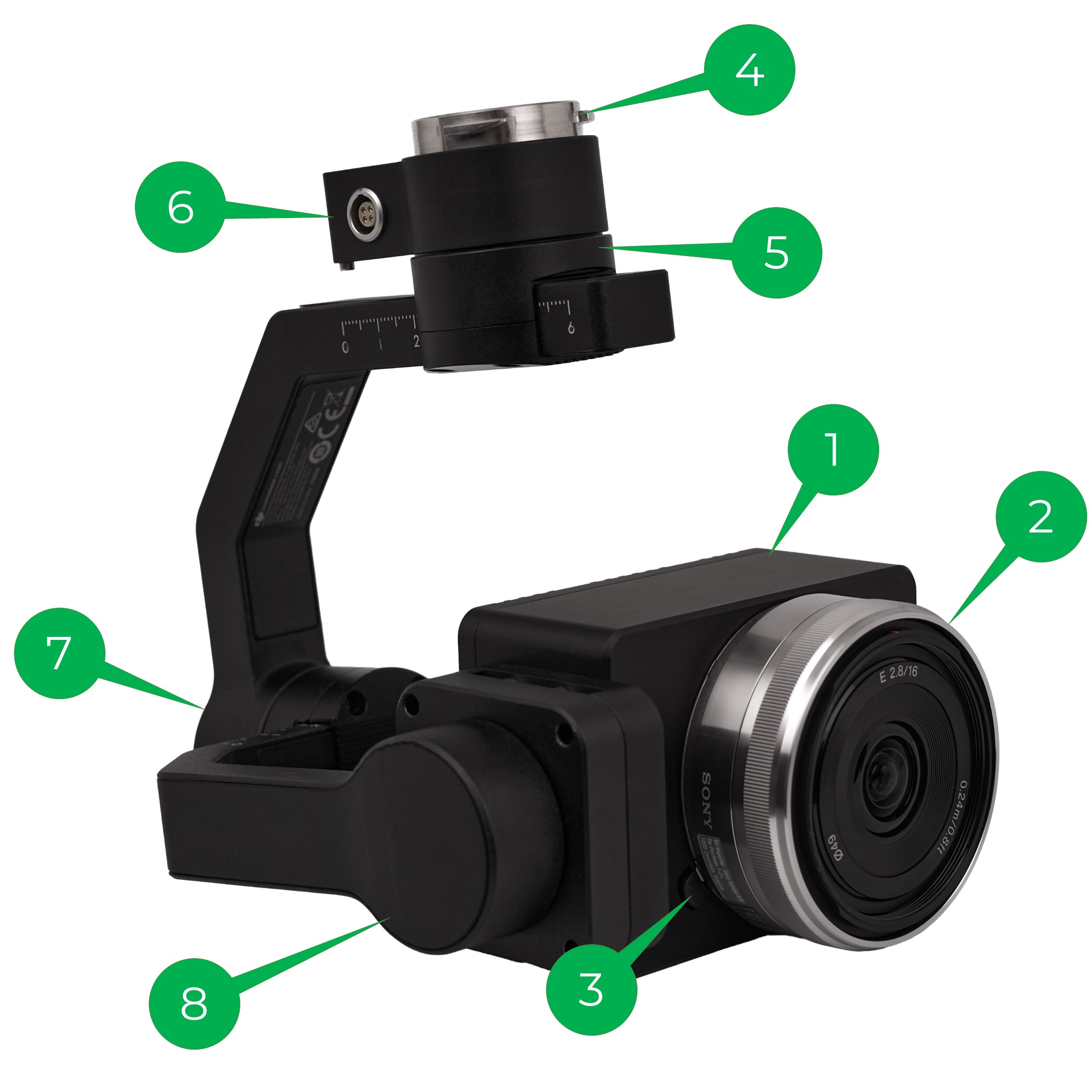

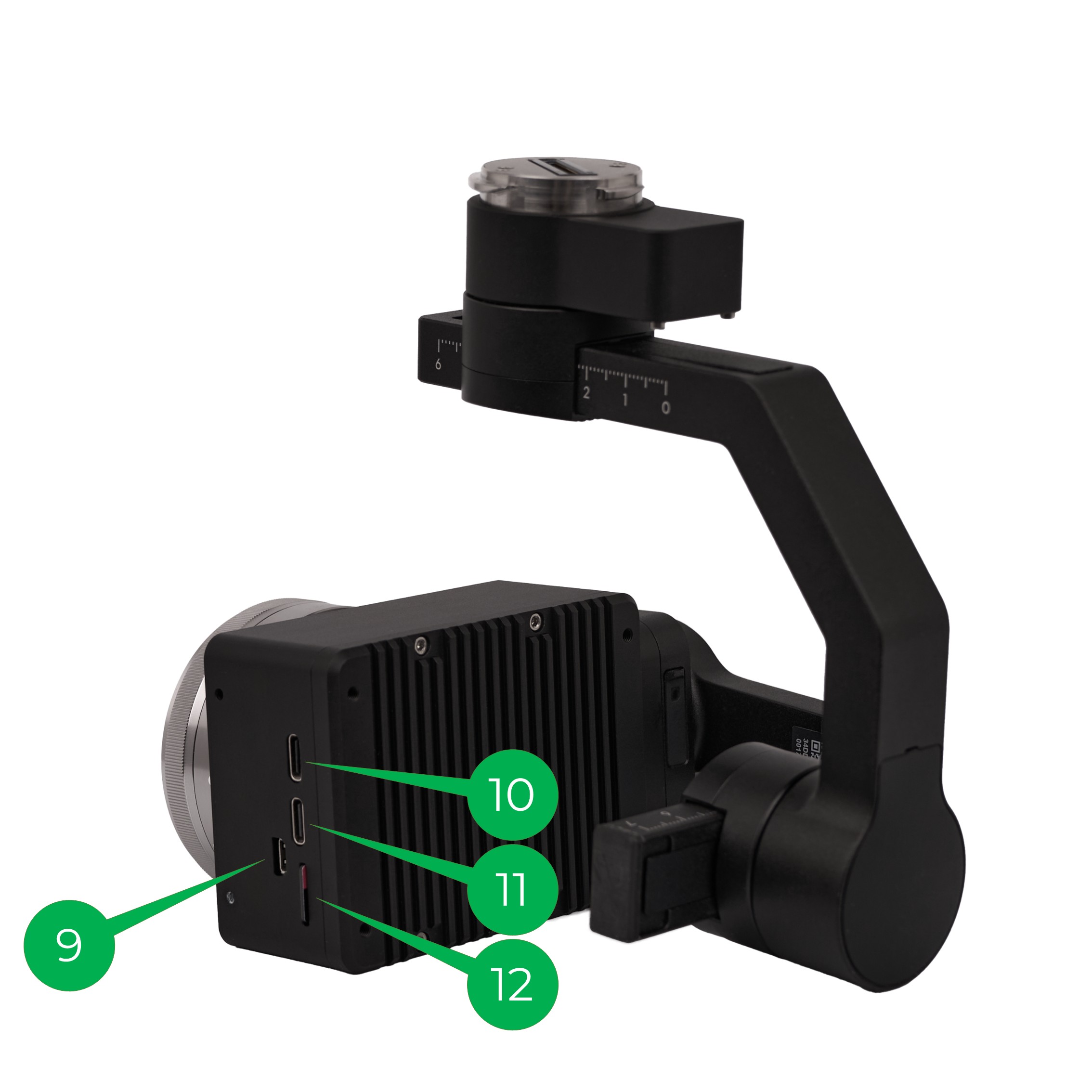

Устройство фотограмметрической камеры TOPODRONE
- Корпус камеры TOPODRONE P24.
- Объектив.
- Кнопка отсоединения объектива
- Разъем для 3-х осевого стабилизатора X-Port.
- Мотор поворота камеры.
- Разъем для подключения к TOPODRONE UAV PPK Upgrade Kit или к лазерному сканеру TOPODRONE.
- Мотор оси крена.
- Мотор оси наклона.
- Порт Micro-HDMI.
- Разъем USB Type-C для подключения внешнего питания.
- Разъем USB Type-C для передачи данных и вывода камеры в интернет.
- Разъем для карты памяти microSD.

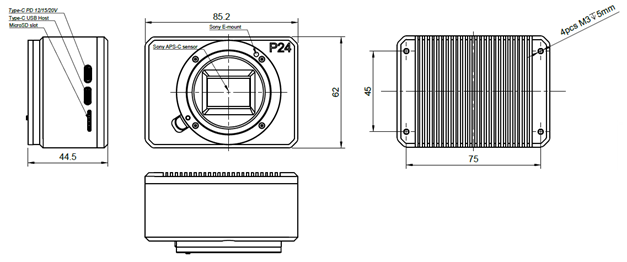

Габаритный чертеж камеры TOPODRONE P24
Поддерживаемые летательные аппараты
Фотограмметрическая камера TOPODRONE P24 может быть использована практически на любом беспилотном летательном аппарате, рекомендуется проконсультироваться с производителем оборудования.
Полное управление и прямая трансляция видео на пульт дистанционного управления возможны только на дронах DJI Matrice серии 2** и 3**.

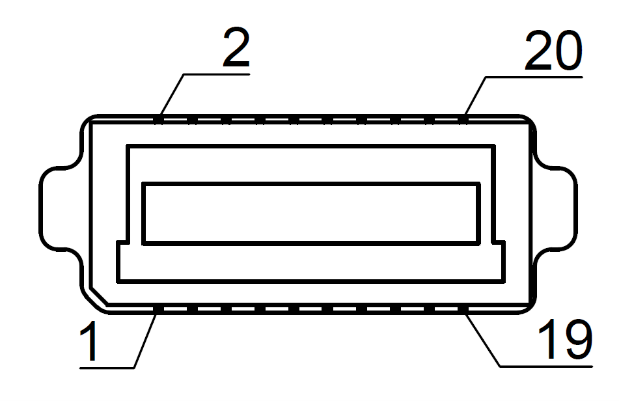

Описание разъема SHLD
| Описание разъема Х1 |  | |||
| N | Название | N | Название | |
| 1 | Vin | 2 | Gnd | |
| 3 | Vin | 4 | Gnd | |
| 5 | Vin | 6 | Gnd | |
| 7 | nc | 8 | nc | |
| 9 | Триггерный выход | 10 | Временная метка | |
| 11 | UART TX | 12 | UART RX | |
| 13 | nc | 14 | nc | |
| 15 | nc | 16 | nc | |
| 17 | LAN TX+ | 18 | LAN RX+ | |
| 19 | LAN TX- | 20 | LAN RX- | |
Совместимые объективы
TOPODRONE P24 поддерживает объективы с байонетом Sony E. При эксплуатации TOPODRONE P24 на БПЛА самолетного типа рекомендуется использовать объектив с фиксированным фокусным расстоянием и рычажком ручной настройки фокуса, установленным на бесконечность.
Камера может поставляться с одним из объективов: Sony FE 24mm f/2.8 G или Voigtlander Color-Skopar 21mm f/3.5. Технические характеристики представлены ниже в таблице.
| Характеристика | Sony SEL16F28 | Voigtlander Color-Skopar 21mm f/3.5 |
| Байонет | Sony E | Sony E |
| Фокусное расстояние, мм | 16 | 21 |
| Угол обзора (APS-C), ° | 73.3 | 59.1 |
| Минимальное значение диафрагмы | 2.8 | 3.5 |
| Максимальное значение диафрагмы | 22 | 22 |
| Минимальная дистанция фокусировки, м | 0.24 | 0.20 |
| Размер (диаметр × длина), мм | 62 × 22,5 | 62.8 × 39.9 |
| Вес, г | 67 | 230 |
Технические характеристики TOPODRONE P24
| Тип камеры | Беззеркальная со сменной оптикой |
| Байонет | Sony E |
| Стабилизация изображения | Отключена |
| Количество мегапикселей | 24 |
| Размер матрицы | APS-C (23.5 x 15.6 мм) |
| Максимальный размер фотографии, пиксель | 6000 x 4000 |
| Тип матрицы | CMOS |
| Кроп-фактор | 1.5 |
| Режимы съемки | Приоритет выдержки, приоритет диафрагмы, Manual, auto ISO |
| Диапазон ISO | 100-32000 |
| Диапазон выдержки, с | 30 – 1/4000 |
| Поддерживаемые форматы карты памяти | microSD, microSDHC, microSDXC |
| Максимальный объем поддерживаемой памяти, Gb | 512 |
| Поддерживаемый тип файловой системы | exFAT |
| Встроенный аккумулятор | Отсутствует |
| Вес камеры без 3-х осевого стабилизатора, г | 310 |
| Вес камеры с 3-х осевым стабилизатором, г | 640 |
| Возможность съемки видео | Присутствует |
| Диапазон рабочих температур, °C | -20 … +40 |
| Диапазон угла наклона стабилизатора, ° | -130 … +140 |
| Диапазон угла поворота стабилизатора, ° | ±320 |
Технические характеристики TOPODRONE UAV PPK Upgrade Kit
TOPODRONE UAV PPK Upgrade Kit - это маленький ГНСС приемник с возможностью подключения внешней ГНСС антенны и интеграции с различной полезной нагрузкой.
Поддерживаемые GNSS системы и частоты GPS: L1C/A, L2C; GLONASS: L1OF, L2OF; GALILEO: E1B/C, E5b; BEIDOU: B1I, B2I Частота записи сырых измерений, Гц 10 Количество каналов ГНСС приемника, шт. 184 Поддерживаемые форматы карты памяти microSD, microSDHC, microSDXC Максимальный объем поддерживаемой памяти, Гб 16 Поддерживаемый тип файловой системы FAT32 Минимальное количество спутников для прохождения инициализации, шт. 8
