Интеллектуальная зарядная станция BS65 оснащена восемью портами для батарей TB65, четырьмя портами для батарей WB37, одним сервисным портом USB-C, а также одним USB-A и одним USB-C портом для зарядки. Она может одновременно заряжать две батареи TB65 и одну батарею WB37.

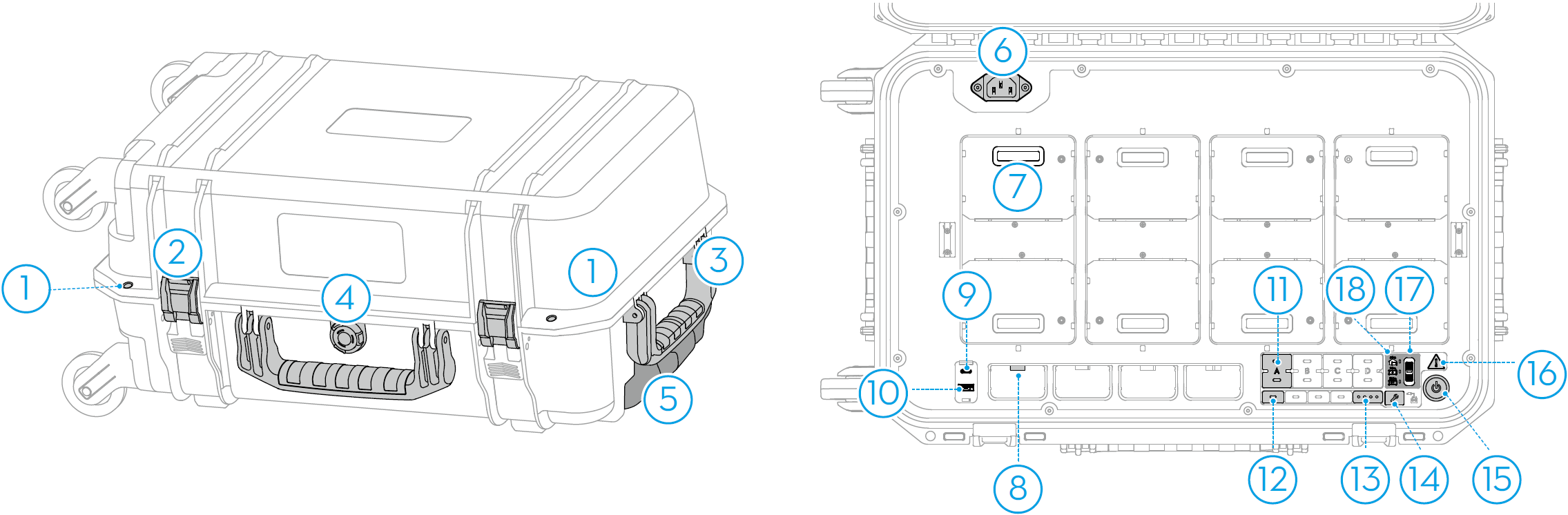

| 1. Отверстия под навесной замок | 7. Порт для батареи TB65 | 13. Светодиоды уровня заряда батареи WB37 |
| 2. Фиксирующая защелка | 8. Порт для батареи WB37 | 14. Сервисный порт USB-C |
| 3. Ручка для переноски | 9. Порт для зарядки USB-C | 15. Кнопка питания |
| 4. Предохранительный клапан | 10. Порт для зарядки USB-A | 16. Светодиод станции |
| 5. Выдвижная ручка тележки | 11. Светодиоды батарей TB65 | 17. Переключатель режима зарядки |
| 6. Порт сетевого питания | 12. Светодиоды батарей WB37 | 18. Светодиоды режима зарядки |
- Не допускайте попадания жидкости внутрь зарядной станции.
- НЕ закрывайте крышку зарядной станции во время зарядки. Убедитесь, что она хорошо вентилируется и может отводить тепло.
- Зарядная станция совместима только с батареями TB65 и WB37. НЕ используйте зарядную станцию с другими моделями батарей.
- Размещайте зарядную станцию на ровной и устойчивой поверхности при использовании. Убедитесь, что устройство должным образом изолировано для предотвращения возгорания.
- НЕ пытайтесь прикасаться к металлическим контактам в зарядной станции. При заметных загрязнениях протрите металлические контакты чистой сухой тканью после выключения питания.
- Будьте осторожны, чтобы не травмировать пальцы при открытии или закрытии зарядной станции.
- Устанавливайте батареи в указанных направлениях.
- Давление воздуха внутри зарядной станции может меняться во время авиаперевозок или после резких изменений атмосферного давления. Предохранительный клапан на боковой стороне автоматически выравнивает давление.
- Пожалуйста, используйте грушу для очистки от песка и пыли внутри зарядной станции.
Использование зарядной станции
Зарядка

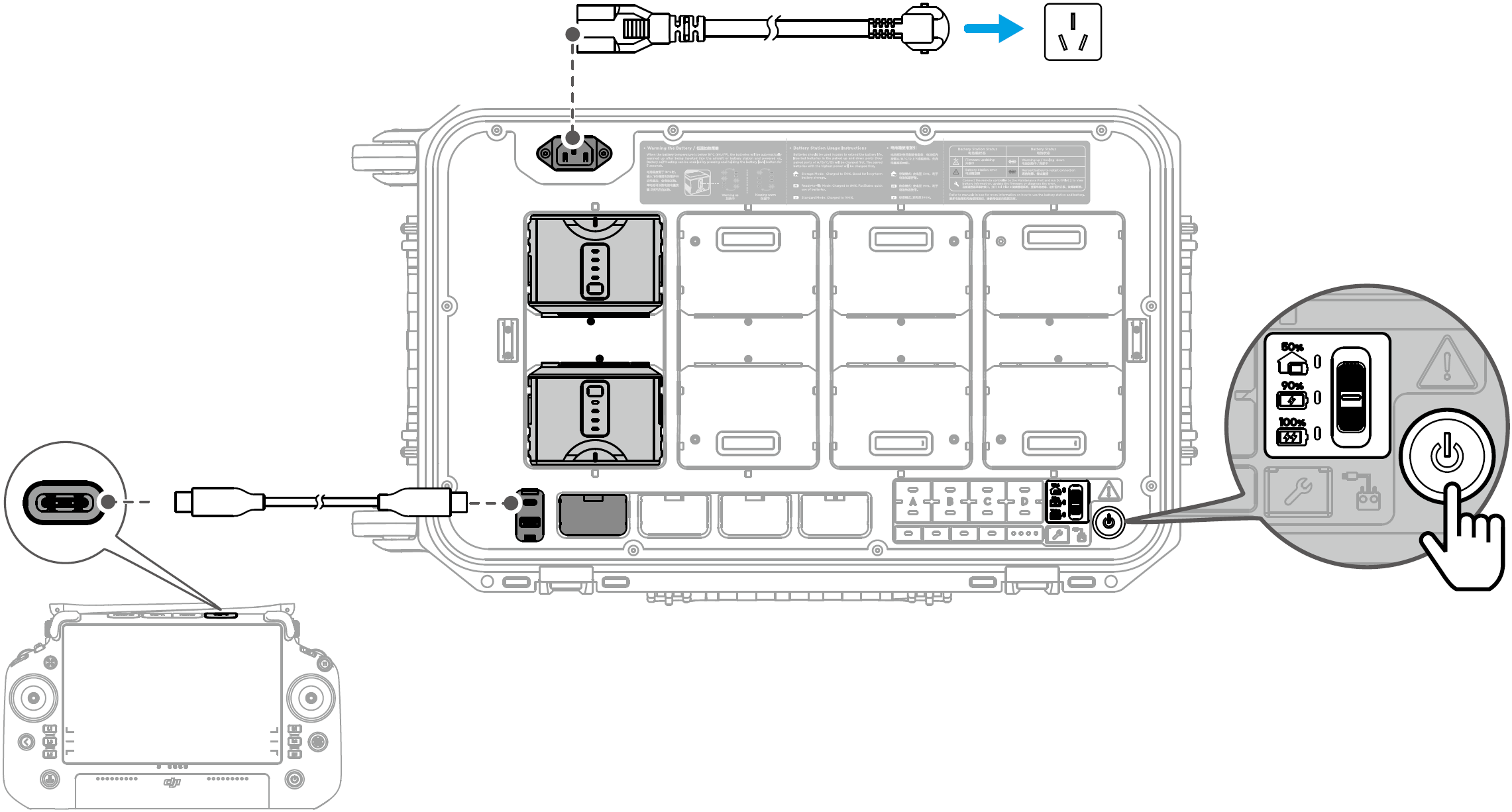

- Подключите зарядную станцию к розетке с помощью сетевого кабеля.
- Нажмите кнопку питания один раз, чтобы включить зарядную станцию.
- Зарядка батарей TB65:
a. Совместите оранжевые метки на батарее TB65 и порте, затем вставьте батареи в порты.
b. Переключите переключатель режима зарядки в режим «Хранение» (Storage Mode), «Готовность к полету» (Ready-to-Fly Mode) или «Стандартный» (Standard Mode).
* Режим «Хранение» : каждая пара батарей заряжается до 50% последовательно и поддерживается на уровне 50% после зарядки. Хорош для длительного хранения.
* Режим «Готовность к полету» : каждая пара заряжается до 90% последовательно и поддерживается на уровне 90%. Способствует быстрому использованию.
* Стандартный режим : каждая пара заряжается до 100% последовательно.
c. Станция будет заряжать батареи парами. Первой заряжается пара с наивысшим уровнем заряда. - Зарядка батарей WB37: вставьте батареи WB37, и первой будет заряжаться батарея с наивысшим уровнем заряда.
- Зарядка пульта DJI RC Plus: подключите пульт к порту USB-C для зарядки с помощью кабеля USB-C — USB-C.
Зарядная станция должна оставаться включенной для поддержания уровня заряда в режимах «Хранение» и «Готовность к полету». Поддержание высокого уровня заряда в режиме «Готовность к полету» влияет на срок службы батареи. Выключайте станцию после зарядки, за исключением особых ситуаций, таких как угроза возгорания.
Подключите пульт к сервисному порту и запустите DJI Pilot 2 для просмотра информации о батареях, обновления прошивки или диагностики ошибок.
Когда температура батареи TB65 ниже 18° C (64.4° F), батареи автоматически прогреются после установки в станцию и включения питания.
Парная зарядка батарей

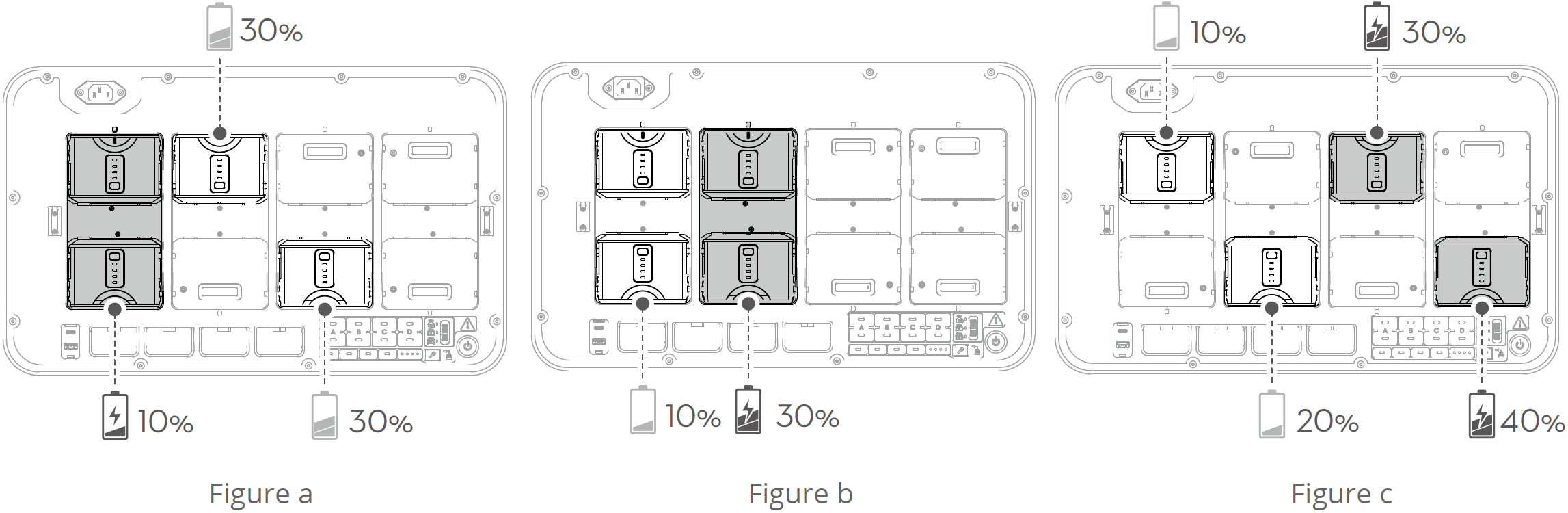

Батареи TB65 следует использовать парами для продления срока службы. Установленные батареи в верхних и нижних портах автоматически объединяются в пары в последовательности A, B, C и D. Последовательность зарядки показана ниже:
- Между парой и одиночной батареей первой будет заряжаться пара. (Рисунок a)
- При наличии нескольких пар первой заряжается пара с наивысшим уровнем заряда. (Рисунок b)
- Если ни одна батарея не спарена, первыми заряжаются две батареи с наивысшим уровнем заряда. (Рисунок c)
Когда уровень заряда батарей в одной паре не одинаков, станция сначала зарядит батарею с меньшим зарядом, а затем будет заряжать пару вместе, как только их уровень заряда сравняется.
Описание светодиодов и зуммера
Индикаторы Описание Кнопка питания Постоянный зеленый Включена Светодиоды батарей Мигает зеленым Идет зарядка Постоянный зеленый Зарядка завершена Мигает желтым Прогрев/Охлаждение Постоянный желтый Ожидание зарядки Мигает красным Ошибка связи с портом батареи. Переустановите батарею или попробуйте другой порт. Постоянный красный и звуковой сигнал Ошибка батареи* Светодиод станции Мигает желтым Обновление прошивки станции Постоянный красный и звуковой сигнал Ошибка зарядной станции*
* Подключите пульт к сервисному порту, запустите DJI Pilot 2 и нажмите HMS для диагностики ошибки.
Технические характеристики
Характеристика Подробности Модель продукта BS65 Габариты (Д×Ш×В) 580×358×254 мм Вес нетто 8,98 кг Максимальная внутренняя нагрузка 12 кг Совместимая модель аккумулятора TB65 Intelligent Flight Battery
WB37 Intelligent Battery Входное напряжение 100-120 В переменного тока, 50-60 Гц
220-240 В переменного тока, 50-60 Гц Выходные параметры Порт для TB65: 52,8 В, 7 А×2 @100-120 В,
8,9 А×2 @220-240 В (поддерживает до двух выходов одновременно)
Порт для WB37: 8,7 В, 6 А Выходная мощность 100-120 В переменного тока, 750 Вт
220-240 В переменного тока, 992 Вт Порт зарядки USB-C Макс. выходная мощность 65 Вт Порт зарядки USB-A Макс. выходная мощность 10 Вт (5 В, 2 А) Выходная мощность (при прогреве TB65) 52,8 В, 2 А Потребление без нагрузки < 8 Вт Рабочая температура от -20° до 40° C (от -4° до 104° F) Время зарядки* Две батареи TB65 с 0% до 100%
100-120 В, 70 минут
220-240 В, 60 минут
* Подключите пульт к сервисному порту, запустите DJI Pilot 2 и нажмите HMS для диагностики ошибки.
