Введение
Интеллектуальный полетный аккумулятор TB65 оснащен высокоэнергетическими элементами и использует продвинутую систему управления для питания аппарата. Используйте только одобренные DJI зарядные устройства. Перед первым использованием полностью зарядите аккумулятор. Прошивка аккумулятора входит в прошивку аппарата. Убедитесь, что все аккумуляторы обновлены до последней версии.
Особенности аккумулятора
- Индикация уровня заряда: светодиоды отображают текущий уровень.
- Зарядите или разрядите аккумулятор до 40%–60%, если не планируется использование более 10 дней. Это значительно продлевает срок службы. Разряд до 60% занимает около 6 дней. Умеренный нагрев во время разряда — нормальное явление. Пороги разряда можно настроить в DJI Pilot 2.
- Балансировочная зарядка: автоматически балансирует напряжение элементов.
- Защита от перезаряда: автоматически останавливает зарядку при полном заряде.
- Контроль температуры: заряжается только при температуре от -20° до 45° C (-4° до 113° F).
- Защита от перегрузки по току: останавливает зарядку при превышении тока.
- Защита от глубокого разряда: во время полета отключена для обеспечения безопасности и времени на реагирование. Следите за уровнем заряда и выполняйте посадку или RTH при появлении предупреждений. Глубоко разряженный аккумулятор может быть опасен при зарядке, будет заблокирован и не сможет использоваться.
- Защита от короткого замыкания: автоматически отключает питание.
- Защита от повреждения элементов: приложение покажет предупреждение при обнаружении поврежденного элемента.
- Режим гибернации: экономит энергию при неиспользовании.
- Связь: передает информацию о напряжении, уровне заряда и токе на аппарат.
- Нагрев: обеспечивает работу при низких температурах. Подробнее в разделе «Прогрев аккумулятора».
- Защита от воды и пыли: при установке в аппарат соответствует стандарту IP55.
- Ознакомьтесь с руководством, правилами безопасности и маркировкой перед использованием. Пользователь несет полную ответственность за все операции и использование.
- Если после взлета работоспособна только одна батарея, немедленно посадите аппарат и замените батареи.
- В портах расширения встроен датчик температуры. При перегреве из-за чрезмерной мощности полезной нагрузки питание на нее автоматически отключается.
- Используйте только батареи от DJI. НЕ используйте другие батареи.

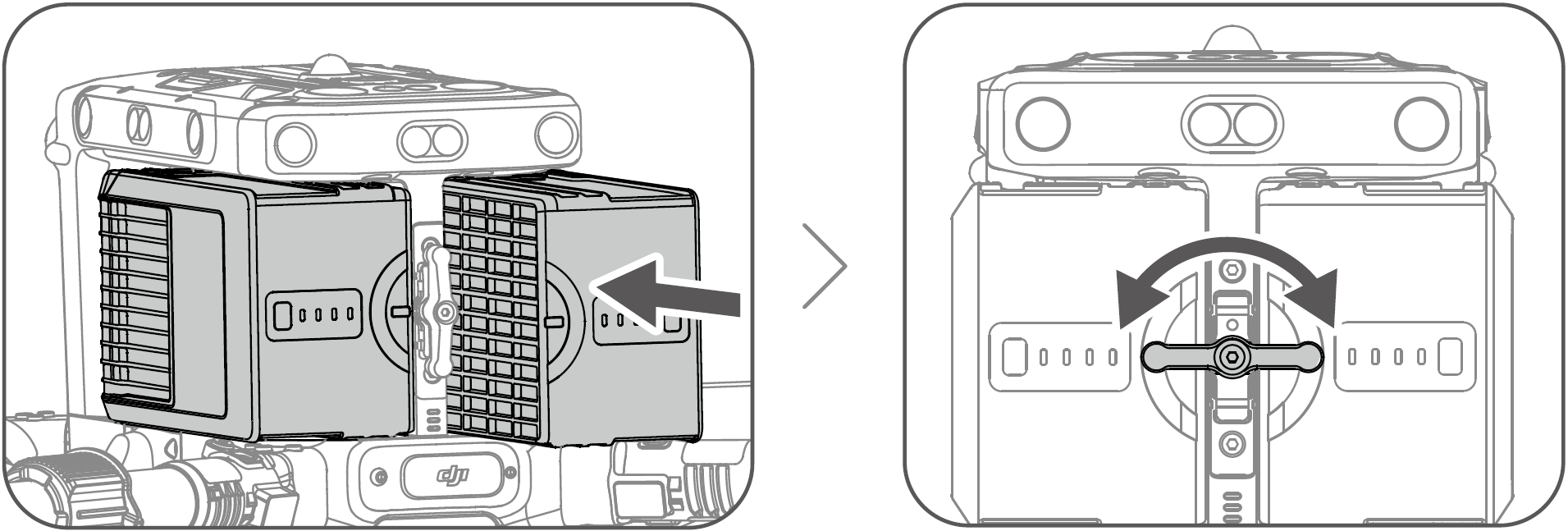

Установка батарей
Использование парных батарей
Пометьте две батареи парными стикерами перед использованием. Заряжайте и разряжайте их вместе для оптимальной работы и максимального срока службы. После установки и включения аппарата приложение покажет предупреждение, если срок службы батарей сильно отличается. В этом случае рекомендуется заменить их на батареи с аналогичными характеристиками.
Включение/выключение питания
Установите батареи в аппарат перед включением или выключением.

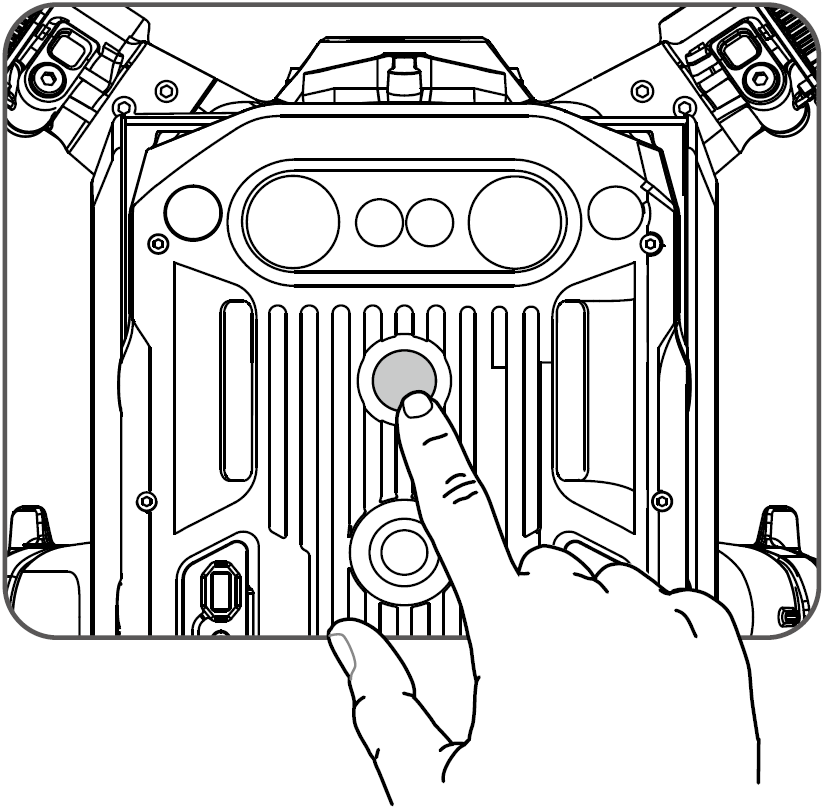

Включить/выключить: нажмите кнопку питания, затем снова нажмите и удерживайте в течение двух секунд. Кнопка/индикатор питания горит постоянным светом после включения аппарата и гаснет после выключения.
Проверка уровня заряда
Нажмите кнопку проверки уровня заряда, чтобы проверить текущий уровень при выключенном питании. После включения питания проверяйте уровень в верхней строке приложения.
Индикаторы уровня заряда также показывают текущий уровень во время разряда. Определения индикаторов приведены ниже.
: Светодиод горит. | : Светодиод выключен. | : Светодиод мигает. |
| LED1 | LED2 | LED3 | LED4 | Уровень заряда батареи |
| | | | 88% - 100% |
| | | | 75% - 87% |
| | | | 63% - 74% |
| | | | 50% - 62% |
| | | | 38% - 49% |
| | | | 25% - 37% |
| | | | 13% - 24% |
| | | | 0% - 12% |
Горячая замена батарей
После посадки аппарат не нужно выключать для замены батарей. Сначала вставьте полностью заряженную батарею, подождите три секунды, затем вставьте вторую.
Прогрев батареи
Ручной нагрев: если батарея не установлена в аппарат, нажмите и удерживайте кнопку уровня заряда на батарее четыре секунды, чтобы запустить самонагрев. Батарея будет поддерживать температуру в идеальном рабочем диапазоне 16°C–20°C примерно 30 минут. Нажмите и удерживайте кнопку две секунды, чтобы остановить нагрев.
Автоматический нагрев: установите батареи в аппарат и включите его. При обнаружении низкой температуры батареи автоматически начнут прогреваться до 16°C–20°C.
- Производительность батареи значительно снижается при полетах в условиях низких температур (ниже 5°C). Перед каждым полетом убедитесь, что батарея полностью заряжена.
- Как только в условиях низких температур DJI Pilot 2 покажет предупреждение о низком уровне заряда, немедленно завершайте полет. Управление аппаратом при этом сохранится.
- В сильный мороз батарея может не прогреться достаточно даже после нагрева. В таких случаях при необходимости утепляйте батарею.
- Для оптимальной работы поддерживайте температуру батареи выше 16°C.
- В холоде батареям требуется больше времени на прогрев. Рекомендуется держать батареи в тепле перед использованием.
Хранение батарей

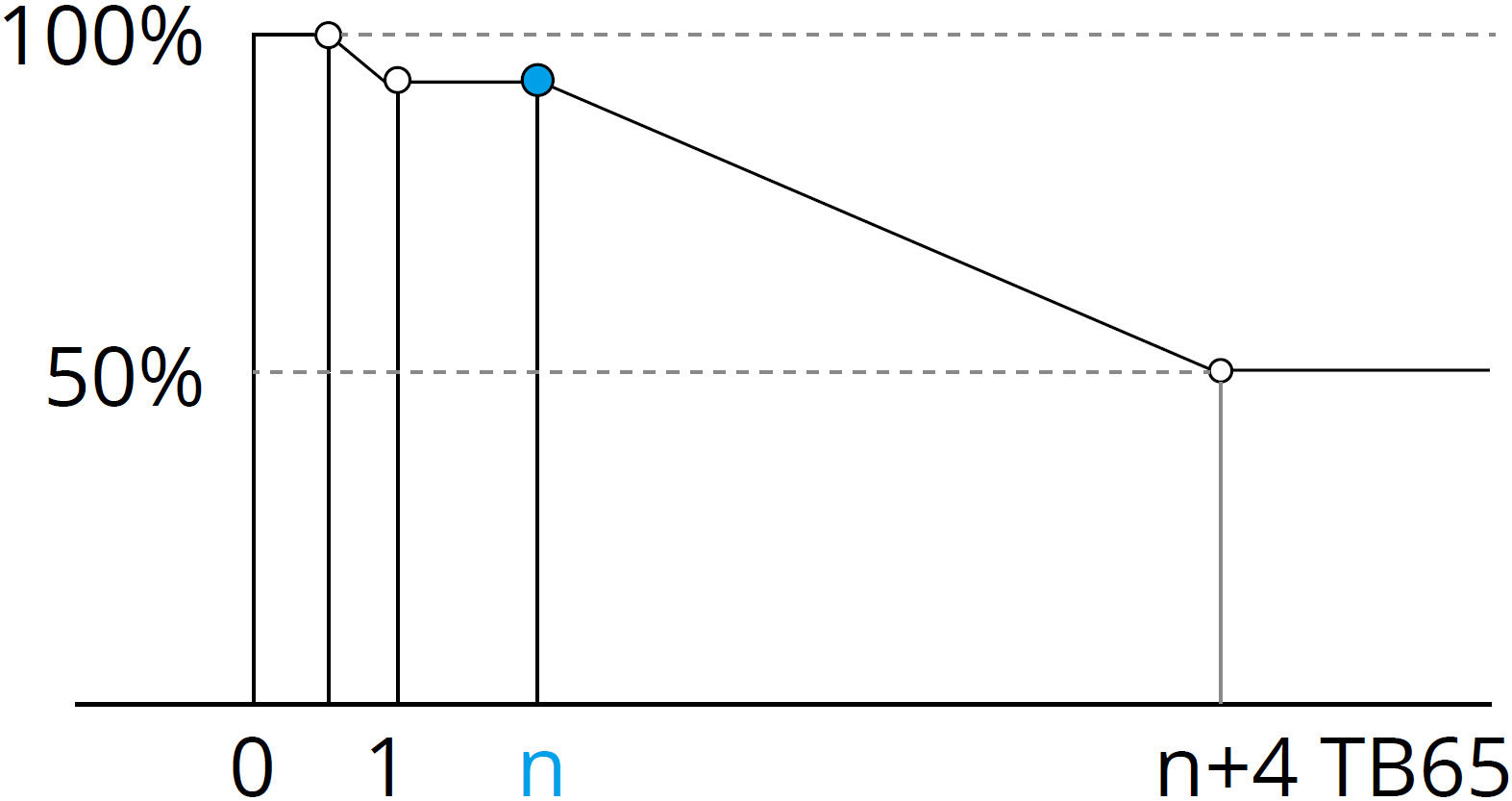

- Полностью заряженная батарея самостоятельно разряжается до 95% в первые 12 часов. Второй период саморазряда начинается со второго дня (по умолчанию, можно настроить в DJI Pilot 2) и снижает заряд до 50% для продления срока службы. Стратегия саморазряда показана ниже.
- Хранение с правильным уровнем заряда продлевает срок службы батареи. Используйте режим «Хранение» зарядной станции, чтобы зарядить и поддерживать заряд на уровне 50%. В таблице ниже указаны максимальные сроки хранения при уровне заряда ниже 50%.
| Уровень заряда | Максимальный срок хранения | Уровень заряда | Максимальный срок хранения |
| 0% | 12 | 20% | 110 |
| 5% | 36 | 30% | 160 |
| 10% | 60 | 40% | 210 |
| 15% | 86 | 50% | 260 |
Батарея будет повреждена по истечении максимального срока хранения и больше не должна использоваться.
Фактический максимальный срок хранения может незначительно варьироваться в зависимости от партии производства и условий хранения.
Обслуживание аккумуляторов
Калибровка емкости
- Выполните калибровку емкости, когда появится соответствующий запрос в DJI Pilot 2.
Обслуживание аккумуляторов
- Производительность батареи снизится, если она не используется длительное время.

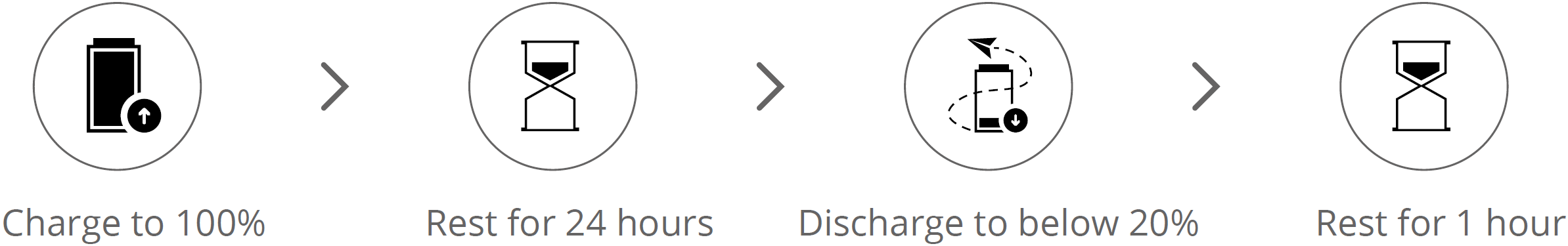

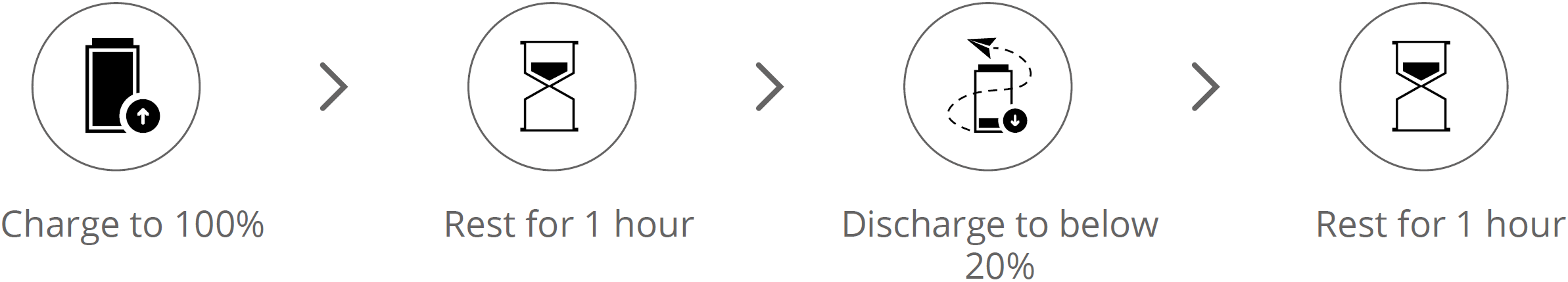

- Проводите обслуживание батареи каждые 50 циклов или 3 месяца, или когда DJI Pilot 2 выдаст соответствующее сообщение, выполнив следующие шаги:
После завершения обслуживания полностью зарядите батарею или доведите заряд до уровня, подходящего для хранения. Если проблема сохраняется, обратитесь в службу поддержки DJI.
Кроме того, для обслуживания батареи рекомендуется выполнить следующие проверки:
a. Установите батарею в аппарат, включите его и просмотрите информацию о батарее в DJI Pilot 2. Убедитесь, что разница в напряжении элементов менее 0,1 В, а прошивка аккумулятора обновлена до последней версии.
b. Убедитесь, что батарея не вздулась, не протекает и не повреждена.
c. Убедитесь, что контакты батареи чистые.
d. Регулярно проверяйте уровень заряда и количество циклов. Номинальный срок службы батареи составляет 400 циклов. Не рекомендуется использовать ее после этого.
