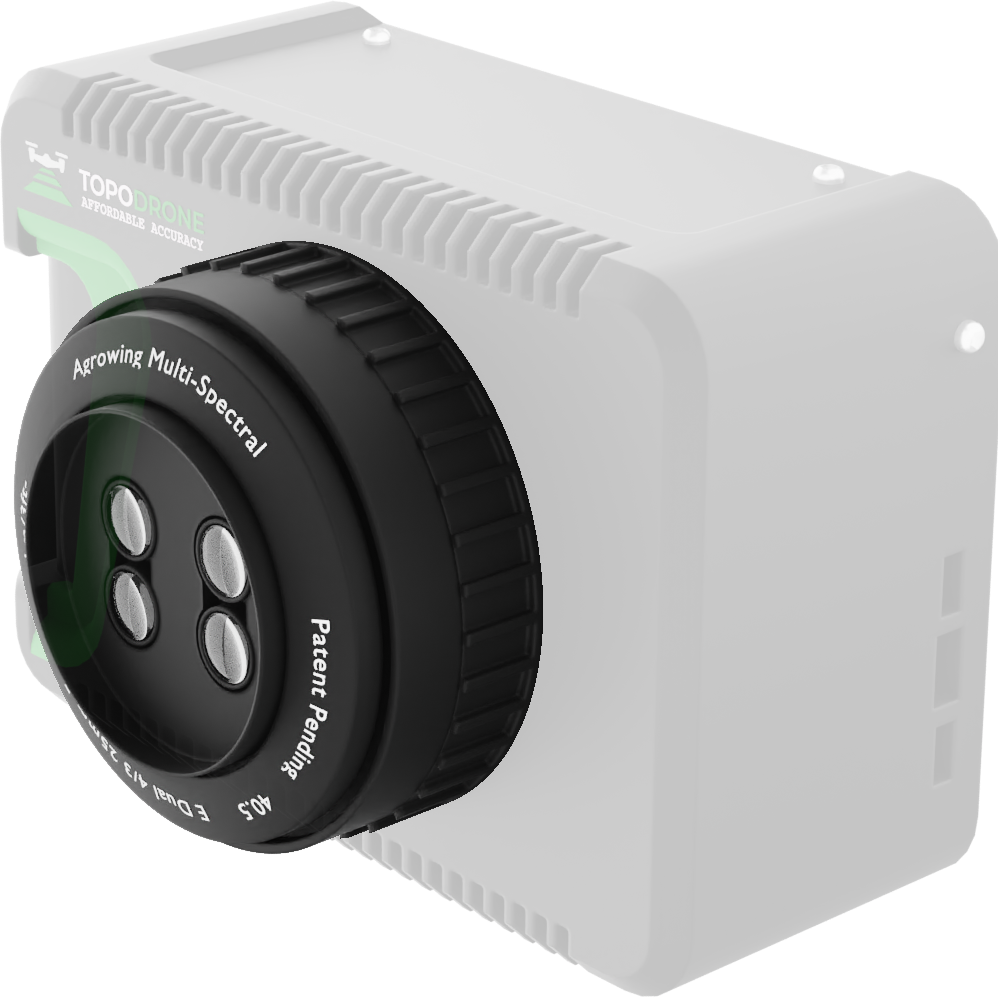

Фотограмметрическая камера TOPODRONE P61 оснащена полнокадровым CMOS сенсором, оснащенным глобальным механическим затвором, и поддерживает замену стандартных объективов для съемки в видимом спектре на объективы для мультиспектральной съемки. Камера может быть установлена на 3-осевой подвес или интегрирована с одним из лазерных сканеров линейки TOPODRONE.

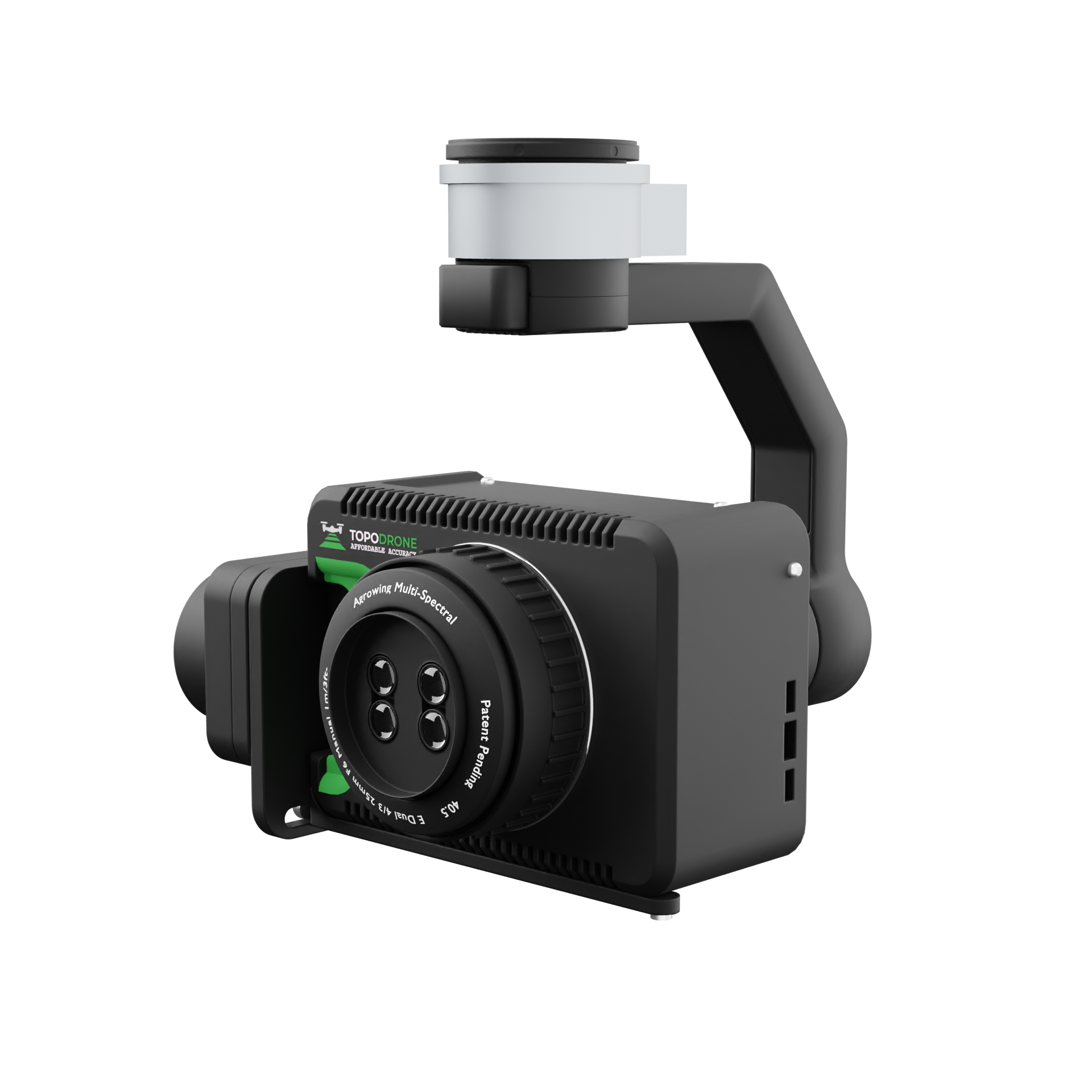

Фотограмметрическая камера TOPODRONE P61 с объективом AGROWING QUAD установленная на 3-х осевом подвесе.
Комплект поставки
- Фотограмметрическая камера TOPODRONE P61
- Объектив для фотограмметрической камеры TOPODRONE P61 (в зависимости от комплектации)
- 3-х осевой подвес (в зависимости от комплектации)
- ГНСС-приемник TOPODRONE UAV PPK UPGRADE Kit с картой MicroSD 16 ГБ (в зависимости от комплектации)
- Соединительный кабель питания и затвора LEMO 4 PIN / LEMO 6 PIN (в зависимости от комплектации)
- Кабель USB — LEMO 6 PIN для подключения камеры к интернету и проведения диагностики
- Планка GNSS-антенны с кабелем и крепежными винтами (в зависимости от комплектации)
- Внешняя ГНСС антенна (в зависимости от комплектации)
- Карта памяти SD XC-I 64 GB
- Защитный кейс для транспортировки с ложементом (в зависимости от комплектации)
- L-образная площадка с винтами для крепления камеры к лазерному сканеру (в зависимости от комплектации)
- Адаптер Skyport-SHLD (в зависимости от комплектации)

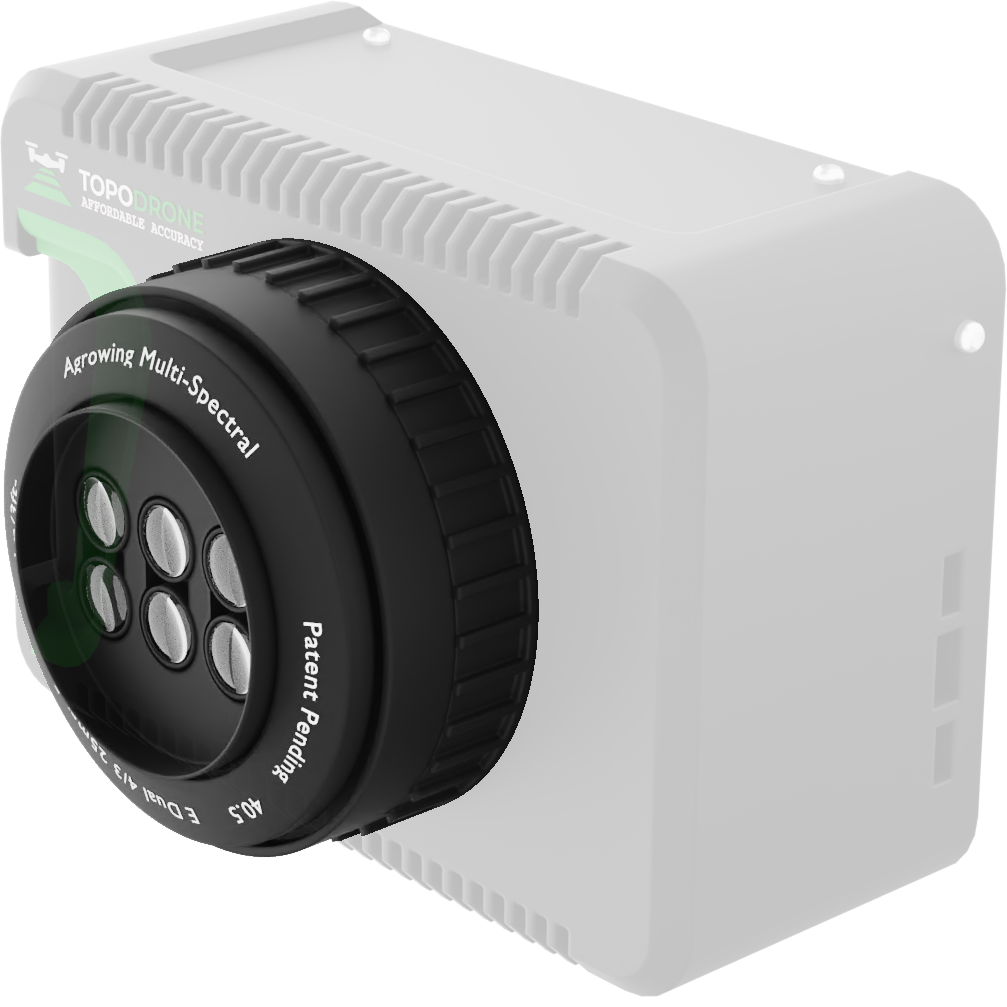

- Объектив AGROWING Quad/Sextuple
- UV/IR Magnetic Clip-In Filter for Sony E-Mount
- Инструменты для чистки
Устройство фотограмметрической камеры TOPODRONE
- Корпус камеры TOPODRONE P61.
- Карта памяти формата SD.
- Объектив.
- Разъем SHLD для соединения камеры с 3-х осевым подвесом или соединения с дроном через адаптер Skyport-SHLD.
- Разъем LEMO 6 pin для сервисного обслуживания камеры и подключения к лазерному сканеру TOPODRONE при совместном использовании.
- Разъем для 3-х осевого стабилизатора X-Port.
- Разъем для подключения к TOPODRONE UAV PPK Upgrade Kit или к лазерному сканеру TOPODRONE.
- Мотор поворота камеры.
- Мотор оси наклона.
- Мотор оси крена.
- Разъем micro HDMI для подключения камеры к монитору.
- Разъем USB type-C.
- Multi/Micro USB.
Поддерживаемые летательные аппараты
Фотограмметрическую камеру TOPODRONE P61 можно использовать практически на любом беспилотном летательном аппарате, рекомендуется проконсультироваться с производителем оборудования.
Полное управление и передача видеопотока в режиме реального времени на пульт дистанционного управления возможна только на беспилотных летательных аппаратах DJI Matrice 2** и 3** серии.
Совместимость объективов
Камера TOPODRONE P61 поддерживает объективы с байонетом Sony E. Камера может поставляться с одним из объективов: Sony FE 24mm f/2.8 G или Voigtlander Color-Skopar 21mm f/3.5. Технические характеристики представлены ниже в таблице.
Характеристика Sony FE 24mm f/2.8 G Sigma AF 24mm F/3.5 DG DN Voigtlander Color-Skopar 21mm f/3.5 Байонет Sony E Sony E Sony E Фокусное расстояние, мм 24 24 21 Угол обзора (APS-C), ° 73.3 73.3 80.7 Минимальное значение диафрагмы 2.8 3.5 3.5 Максимальное значение диафрагмы 22 22 22 Минимальная дистанция фокусировки, м 0.24 0.11 0.20 Размер (диаметр × длина), мм 68 × 45 64 x 48.8 62,8 × 39,9 Вес, г 162 230 230
Технические характеристики TOPODRONE P61
| Тип камеры | Беззеркальная со сменной оптикой |
| Байонет | Sony E |
| Стабилизация изображения | Отключена |
| Количество мегапикселей | 61 |
| Размер матрицы | Full frame (35.7x23.8 мм) |
| Максимальный размер фотографии, пиксель | 9504 x 6336 |
| Тип матрицы | CMOS |
| Кроп-фактор | 1 |
| Режимы съемки | Приоритет выдержки, приоритет диафрагмы, Manual, auto ISO |
| Диапазон ISO | 100-32000 |
| Диапазон выдержки, с | 30 – 1/8000 |
| Поддерживаемые форматы карты памяти | Карты памяти SD, SDHC (с поддержкой UHS-I/II), SDXC (с поддержкой UHS-I/II), microSD, microSDHC, microSDXC |
| Максимальный объем поддерживаемой памяти, Gb | 512 |
| Поддерживаемый тип файловой системы | FAT32 |
| Встроенный аккумулятор | Отсутствует |
| Вес камеры без 3-х осевого стабилизатора, г | 685 |
| Вес камеры с 3-х осевым стабилизатором, г | 1045 |
| Возможность съемки видео | Отсутствует |
| Диапазон рабочих температур, °C | -20 … +40 |
| Диапазон угла наклона стабилизатора, ° | -130 … +140 |
| Диапазон угла поворота стабилизатора, ° | ±320 |
Технические характеристики TOPODRONE UAV PPK Upgrade Kit
TOPODRONE UAV PPK Upgrade Kit - это маленький ГНСС приемник с возможностью подключения внешней ГНСС антенны и интеграции с различной полезной нагрузкой.
Поддерживаемые GNSS системы и частоты GPS: L1C/A, L2C; GLONASS: L1OF, L2OF; GALILEO: E1B/C, E5b; BEIDOU: B1I, B2I Частота записи сырых измерений, Гц 10 Количество каналов ГНСС приемника, шт. 184 Поддерживаемые форматы карты памяти microSD, microSDHC, microSDXC Максимальный объем поддерживаемой памяти, Гб 16 Поддерживаемый тип файловой системы FAT32 Минимальное количество спутников для прохождения инициализации, шт. 8
Характеристики объективов AGROWING
| Характеристика | AGROWING Quad | AGROWING Sextuple |
| Фото |  |  |
| Размер матрицы, мм | 35.7x23.8 | 35.7x23.8 |
| Разрешение каждого мультиспектрального изображения, пиксель | 4300 x 2800 12 мегапикселей | 2700 x 2600 7.2 мегапикселя |
| Вес, г | 180 | 190 |
| Фокусное расстояние, мм | 25 | 21.8 |
| Диафрагма | 6 | 5.6 |
| Поле зрения: Диагональное Горизонтальное Вертикальное | 46.0 40.7 27.6 | 40.8 33.0 25.0 |
| Количество каналов | 10 или 9+RGB | 14 или 13+RGB |
Для объективов Quad и Sextuple предусмотрена возможность замены фильтров из базовой конфигурации на фильтры из дополнительной категории перед покупкой. Это необходимо, если снимаемые объекты лучше видны в определенном спектре на конкретной длине волны.
| Тип объектива | Базовая конфигурация | Дополнительные фильтры | ||||
| AGROWING Quad | R: 850 | R: 650 | R: 710 | R: 685 | R: 710 | R: 795 |
| G: - | G: 550 | G: 570 | G: 560 | G: 570 | G: - | |
| B: - | B: 430 | B: 405 | B: 450 | B: 480 | B: 470 | |
| AGROWING Sextuple | R: 850 | R: 650 | R: 630 | R: 735 | R: 710 | R: 795 |
| G: - | G: 550 | G: 525 | G: - | G: 570 | G: - | |
| B: - | B: 430 | B: - | B: 490 | B: 480 | B: 470 | |
| R: 710 | R: 685 | |||||
| G: 570 | G: 560 | |||||
| B: 405 | B: 450 | |||||
