Установка на беспилотный летательный аппарат (на примере DJI M300)
1. Подготовка сканера

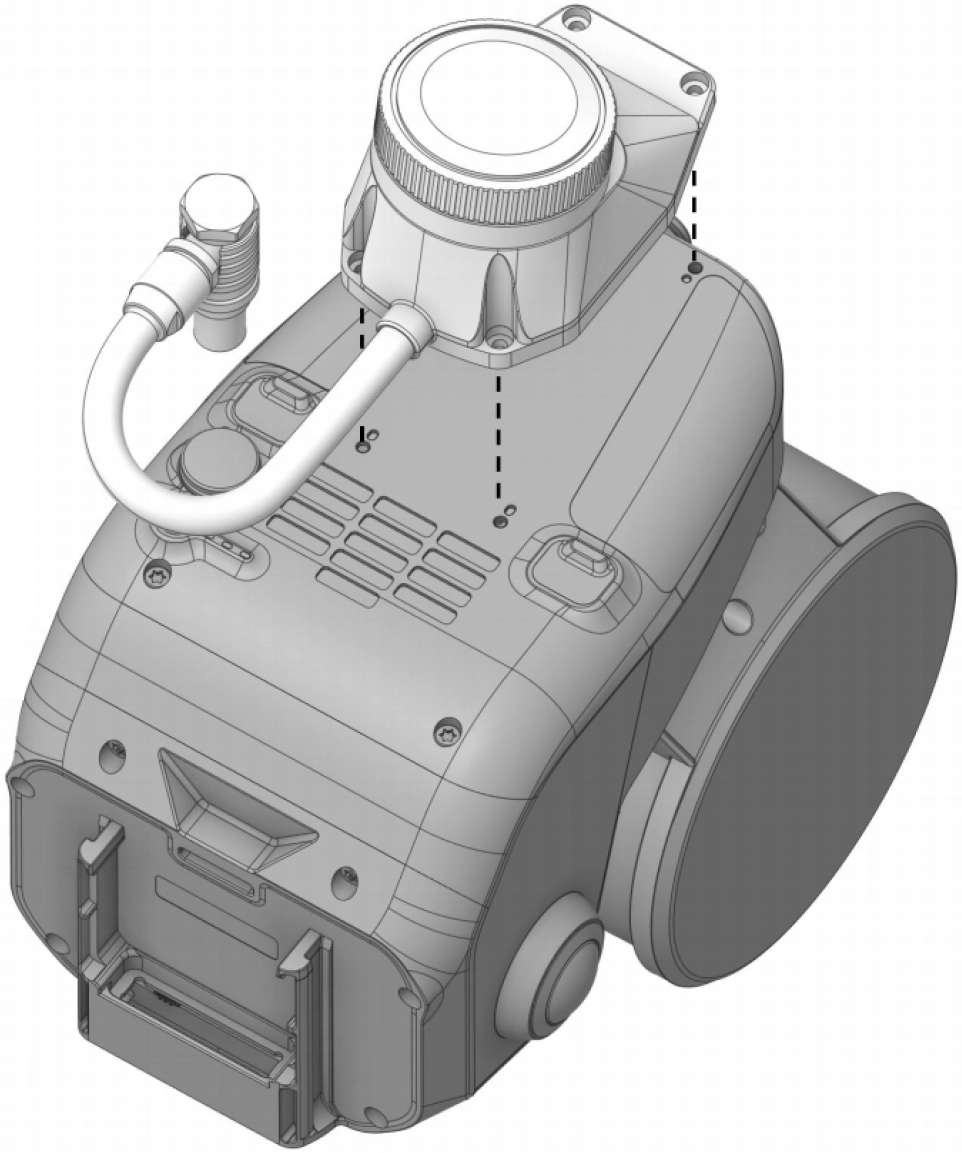

Снимите рукоятку-аккумулятор со сканера SLAM200/200E (питание оборудования будет осуществляться от полетной платформы). Совместите отверстия кронштейна DMT200 с крепежными отверстиями на SLAM200/200E.
2. Крепление кронштейна

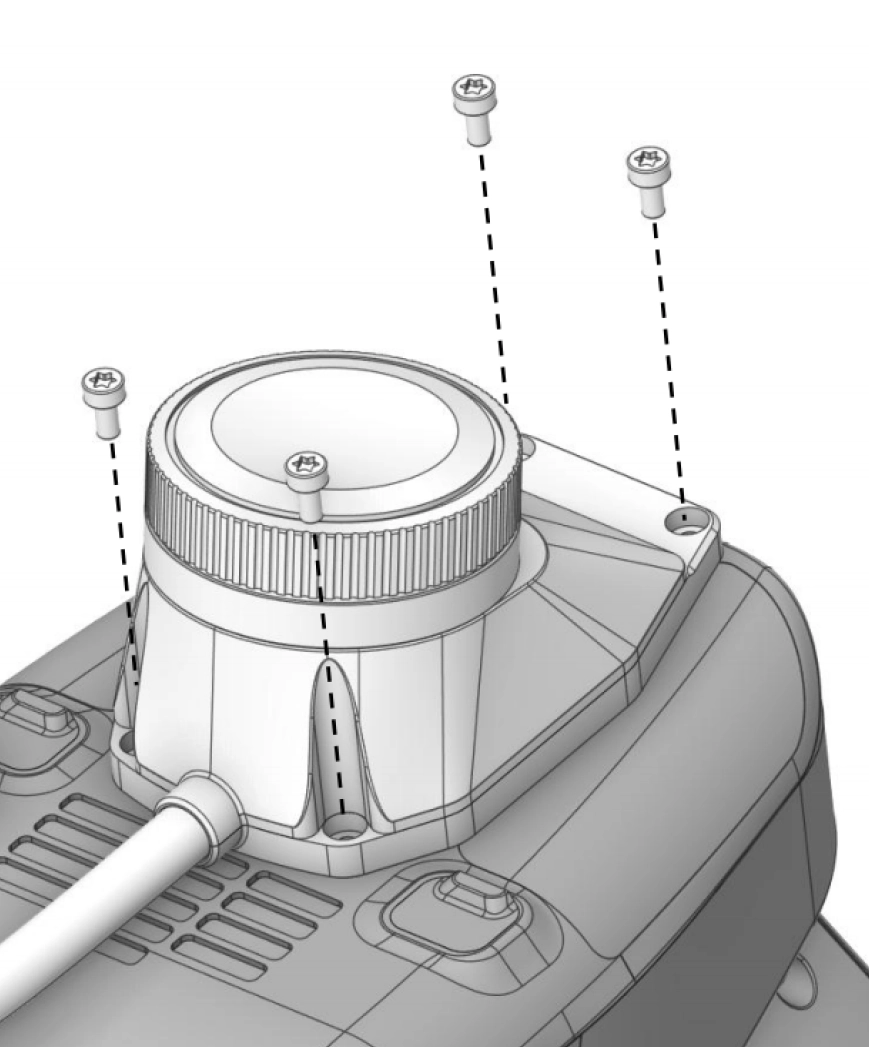

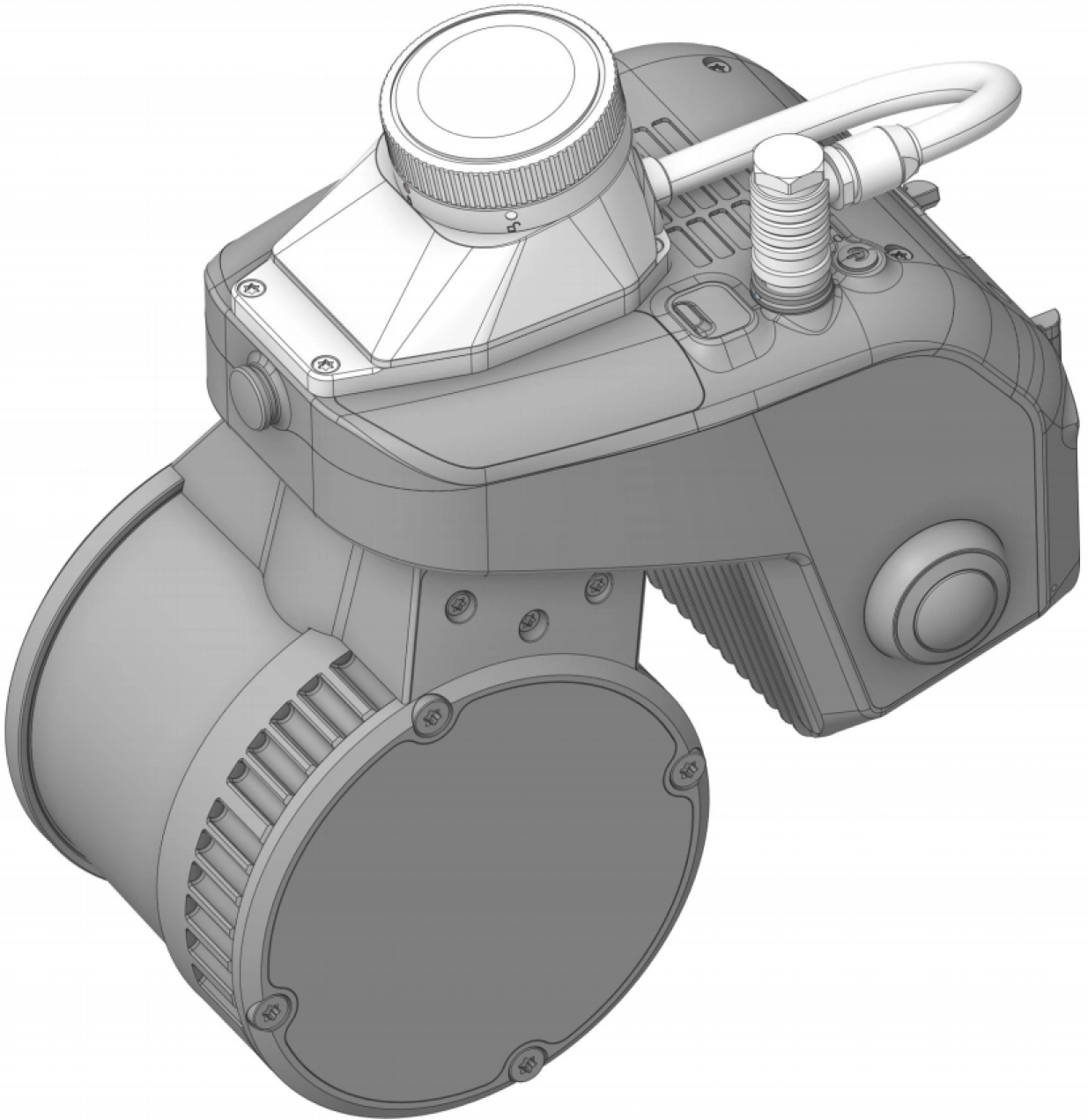

Надежно зафиксируйте кронштейн DMT200 на корпусе SLAM200/200E с помощью четырех винтов, входящих в комплект поставки.
3. Подключение кабеля

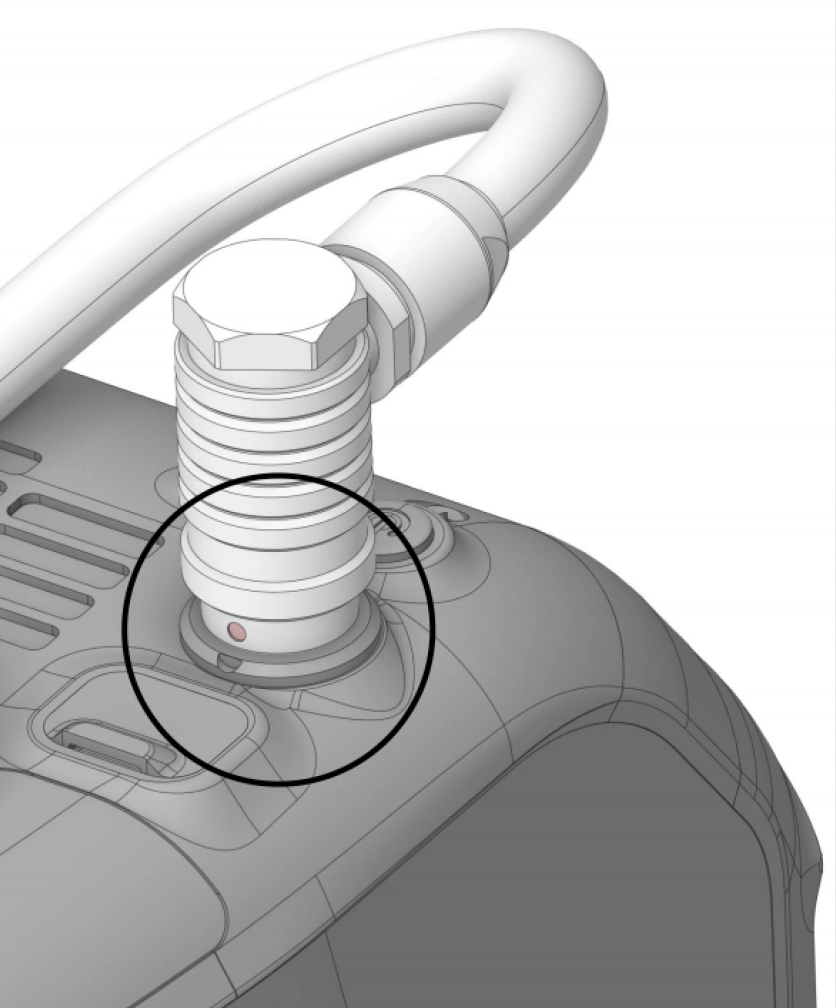

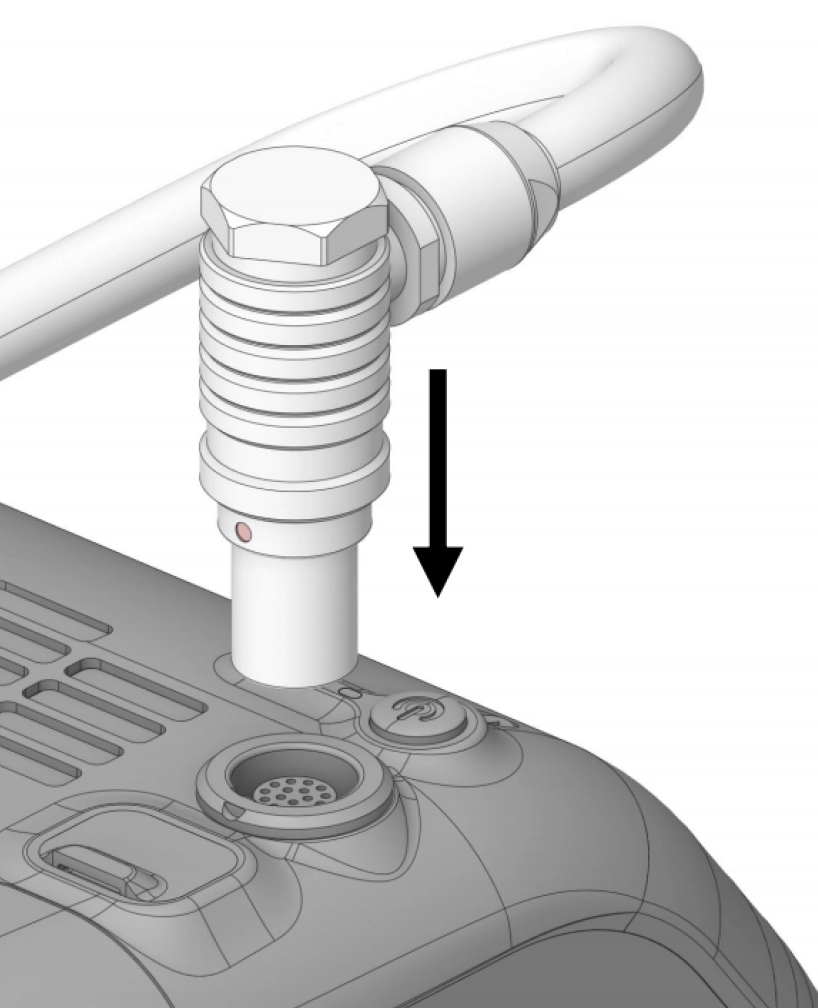

Определите местоположение авиационного разъема на корпусе SLAM200/200E и снимите с него защитную заглушку. Вставьте кабель с авиационным разъемом DMT200 в соответствующий разъем SLAM200/200E. Обратите внимание на защиту от неправильного подключения и красные метки на вилке и розетке.
 |  |
4. Подготовка кронштейна к установке на БПЛА

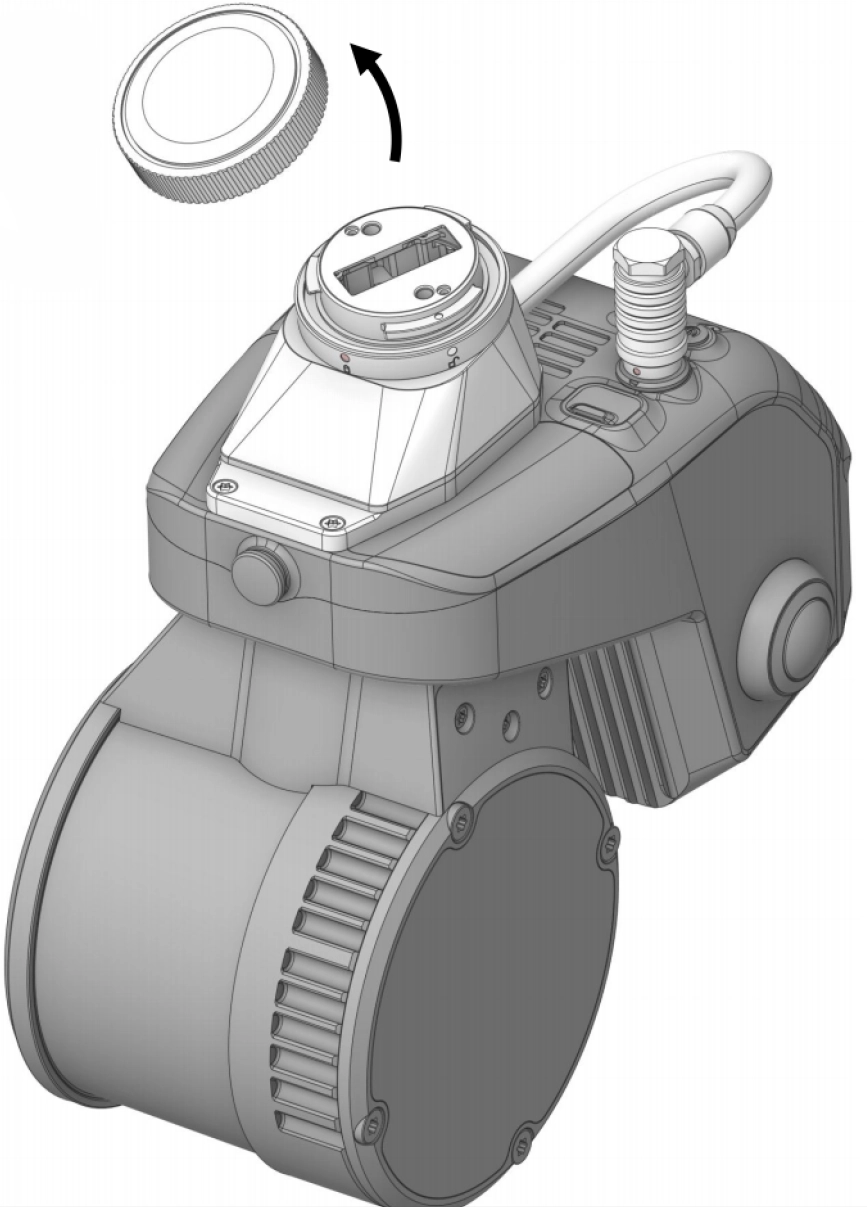

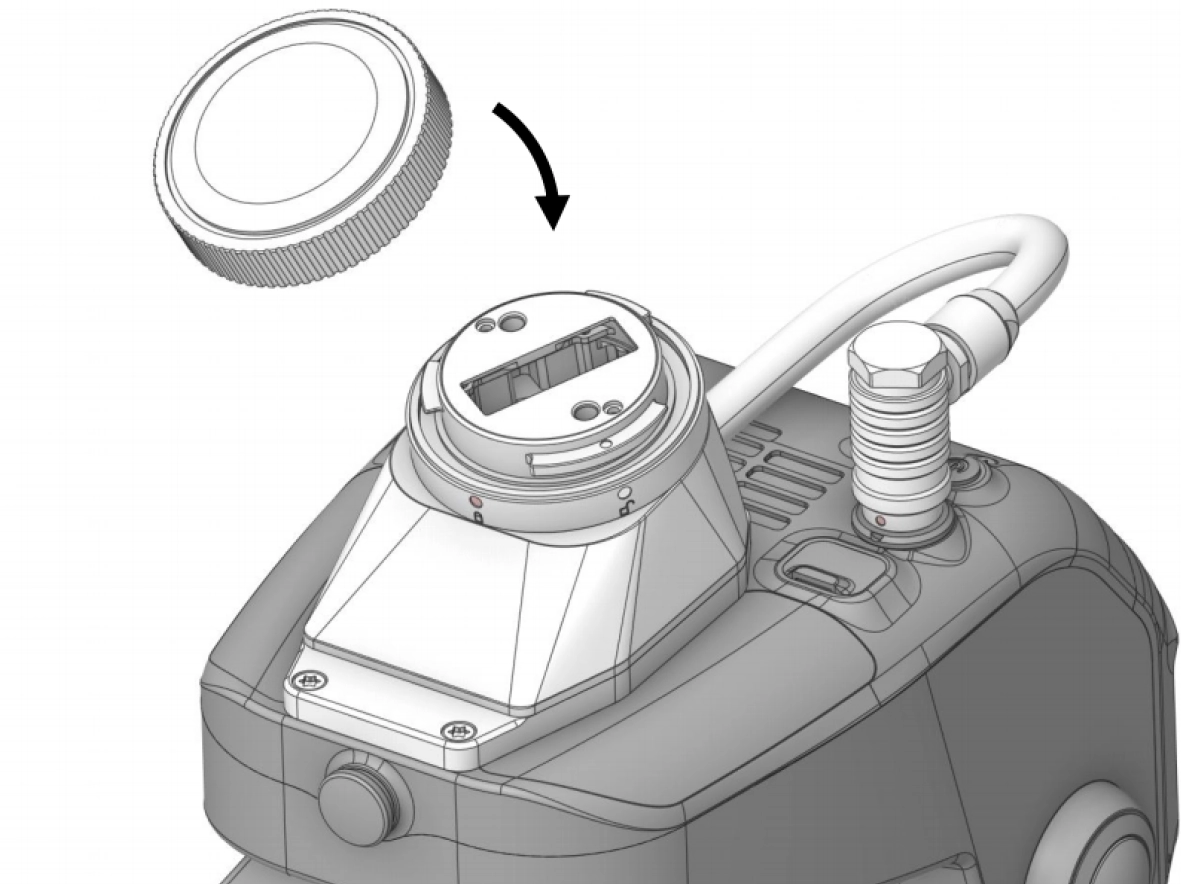

Открутите и снимите защитную крышку с интерфейса DMT200.
5. Установка на БПЛА

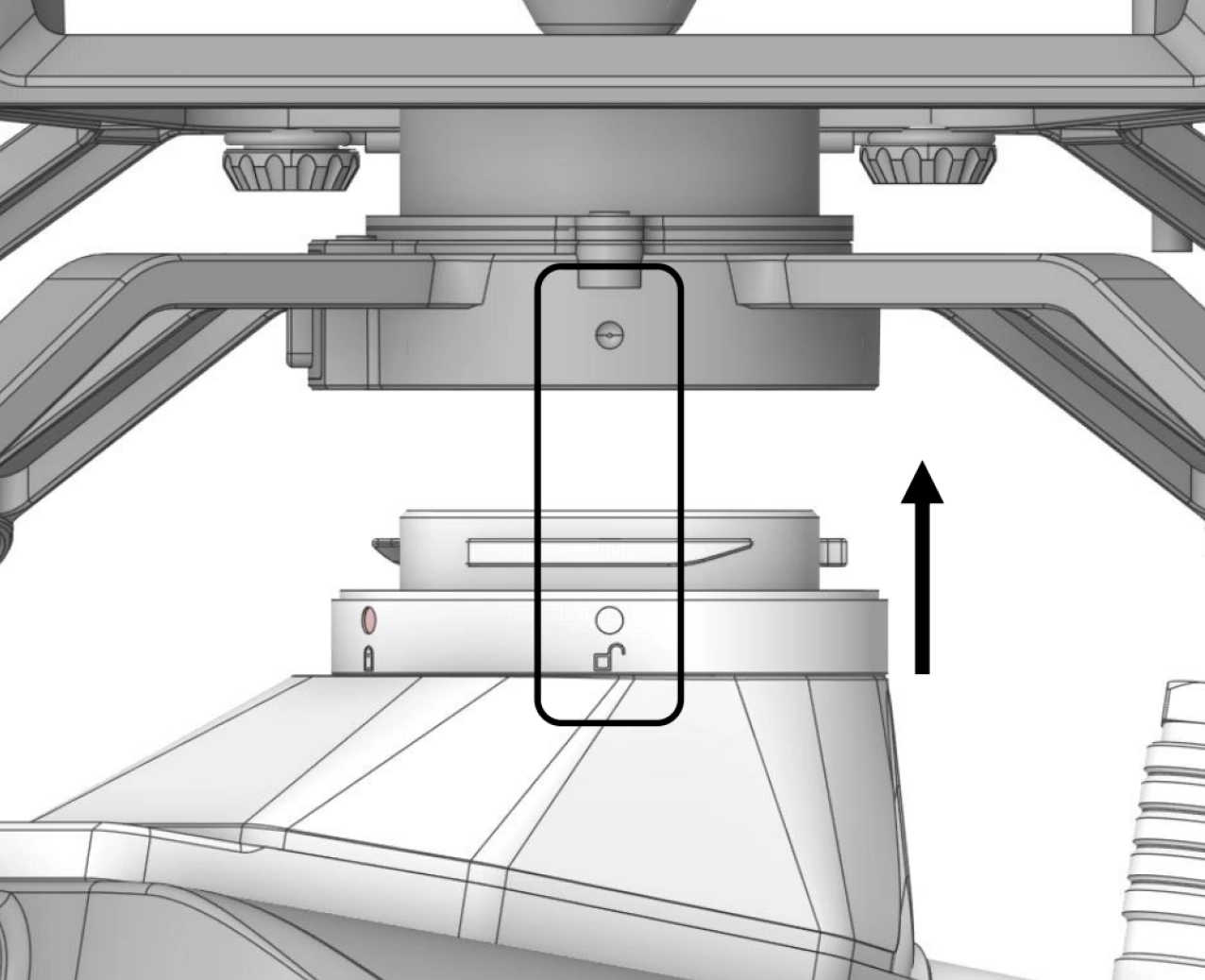

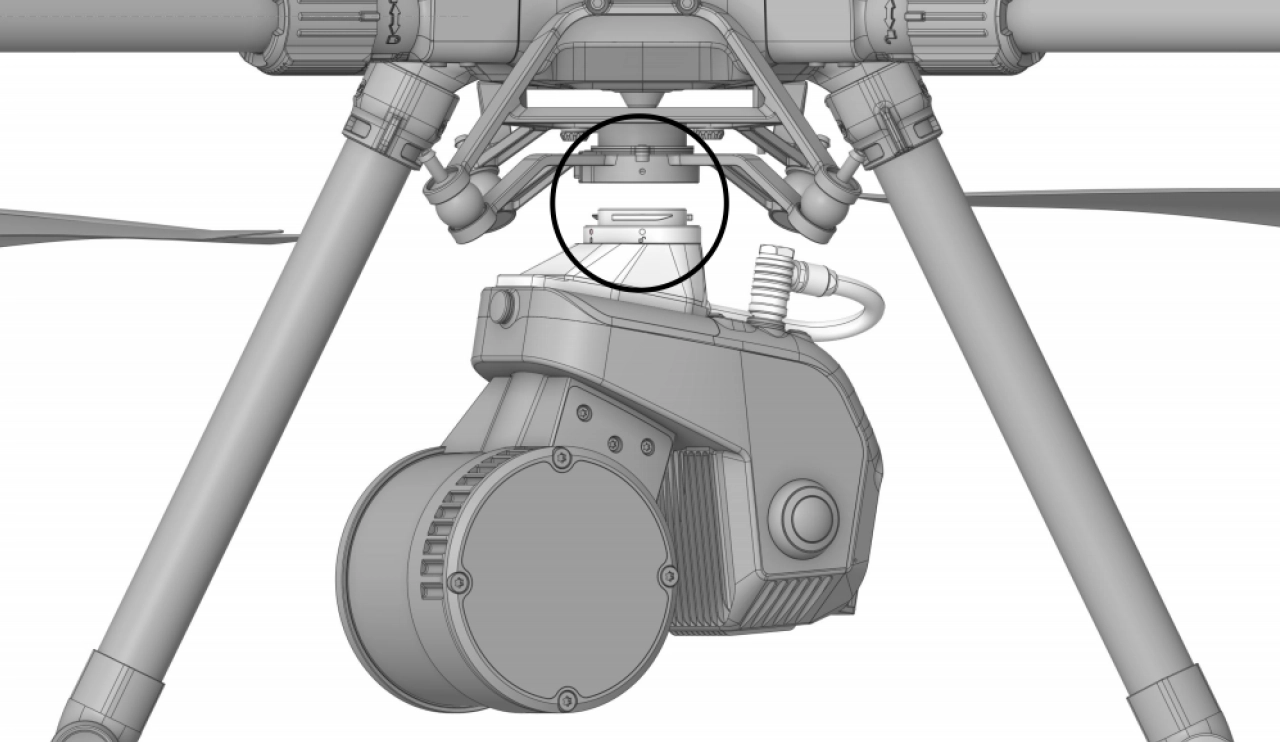

Убедитесь, что метка положения "разблокировано" (unlock) на интерфейсе DMT200 совмещена с красной точкой на подвесе БПЛА, затем аккуратно вставьте интерфейс DMT200 в подвес БПЛА.
6. Фиксация
Как показано на рисунке, сначала убедитесь, что положение "разблокировано" на интерфейсе DMT200 совмещено с красной точкой на подвесе БПЛА, затем аккуратно вставьте интерфейс DMT200 в подвес.
7. Завершение установки

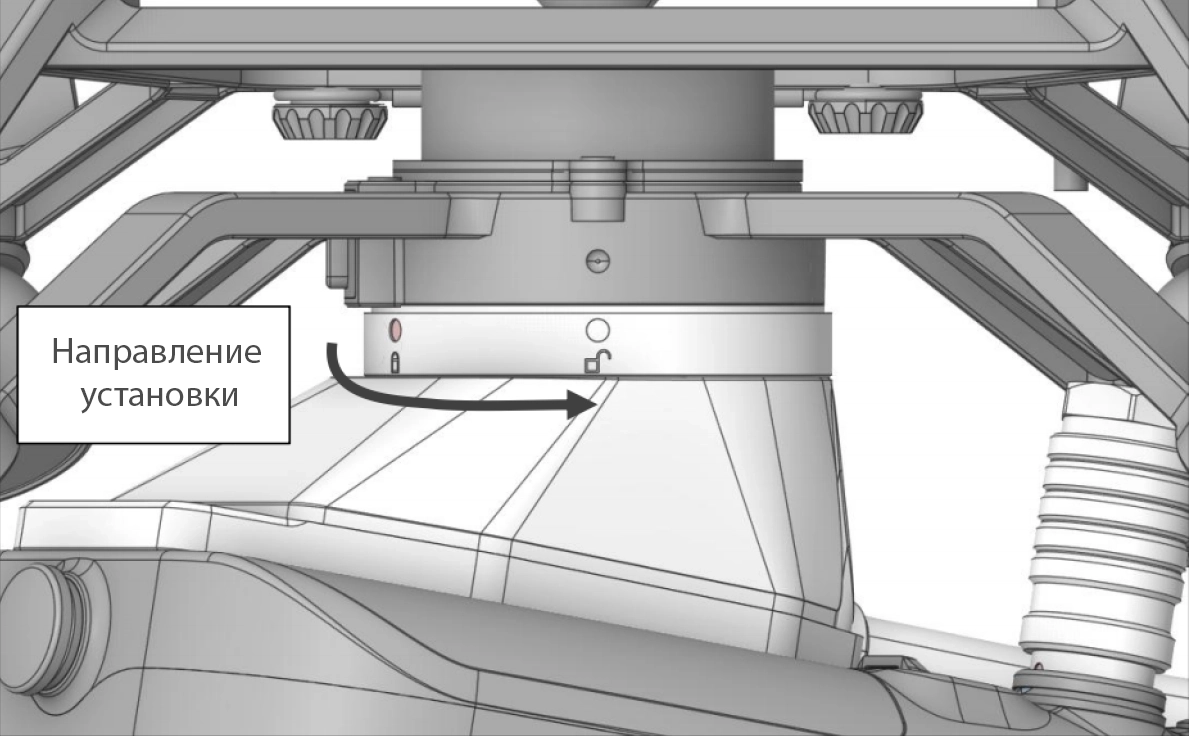

Поверните полезную нагрузку против часовой стрелки до фиксации (совмещения красных точек), при этом должен раздаться характерный щелчок. Убедитесь, что кнопка фиксатора на подвесе БПЛА вернулась в исходное положение, а полезная нагрузка надежно закреплена.

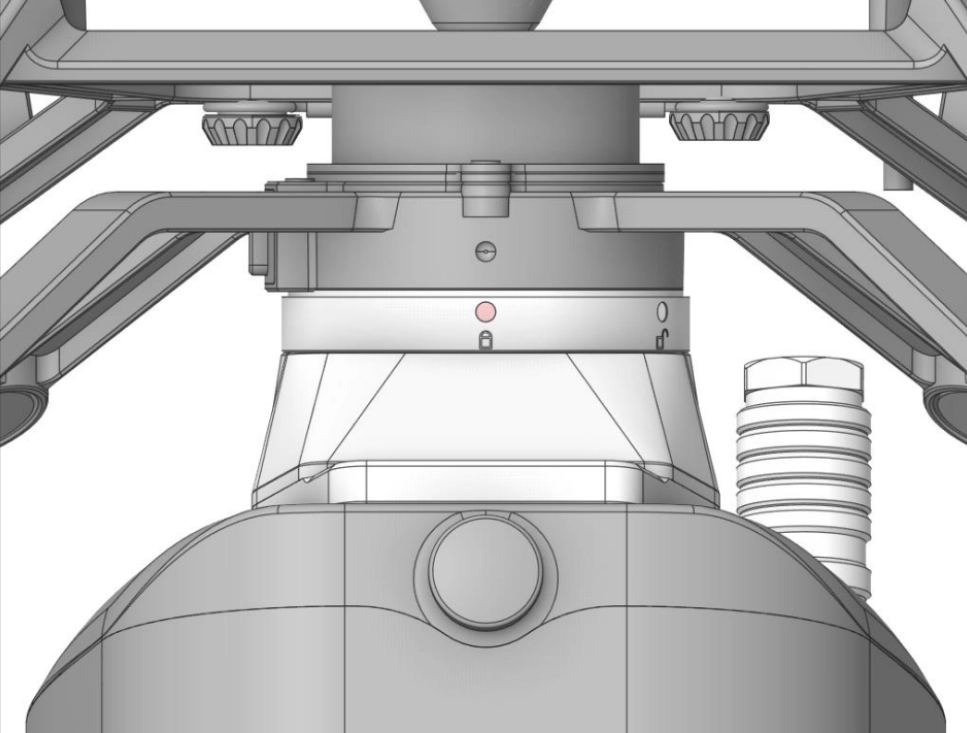

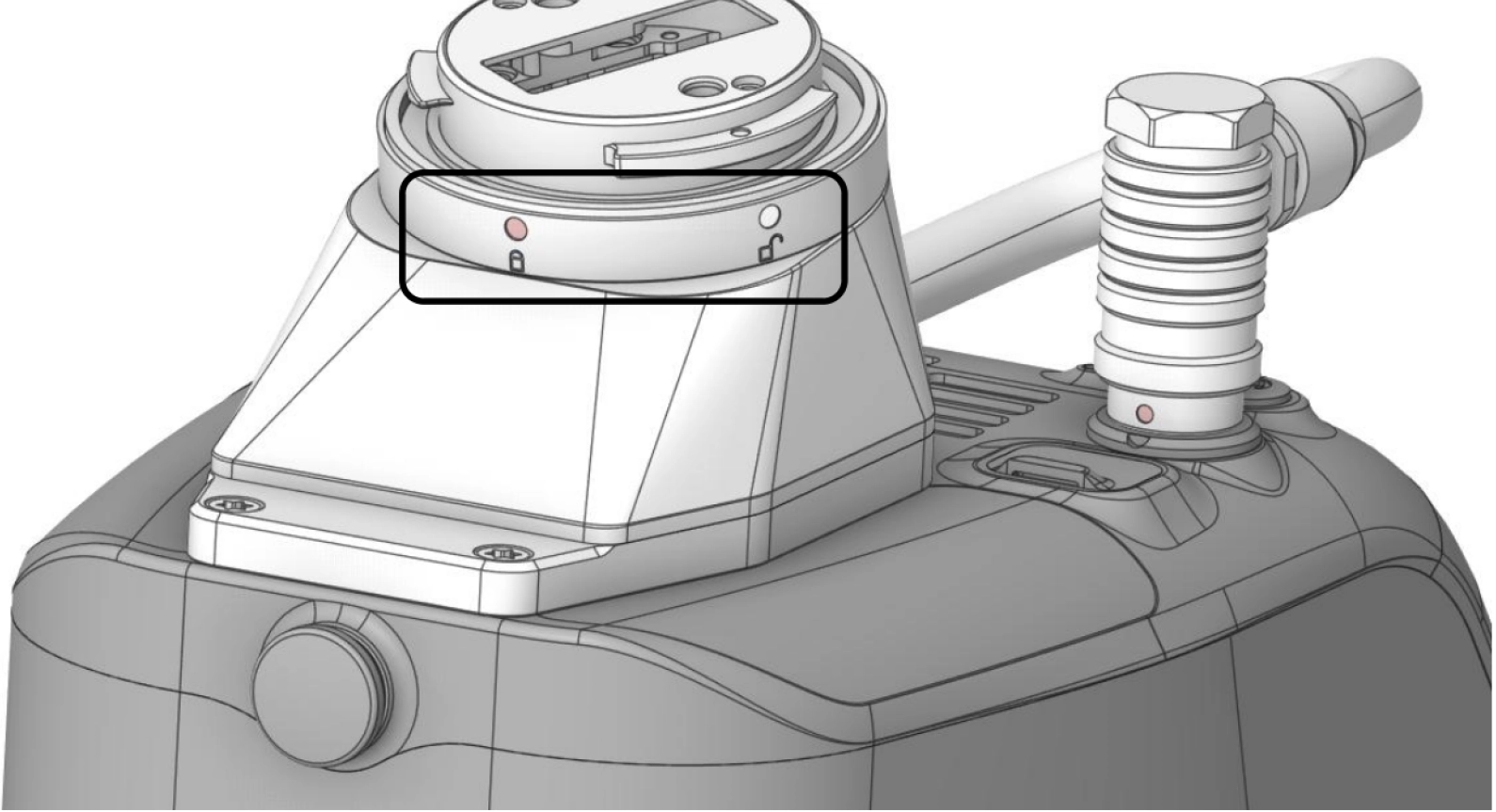

Совместите две красные метки в положение "заблокировано" (locked).

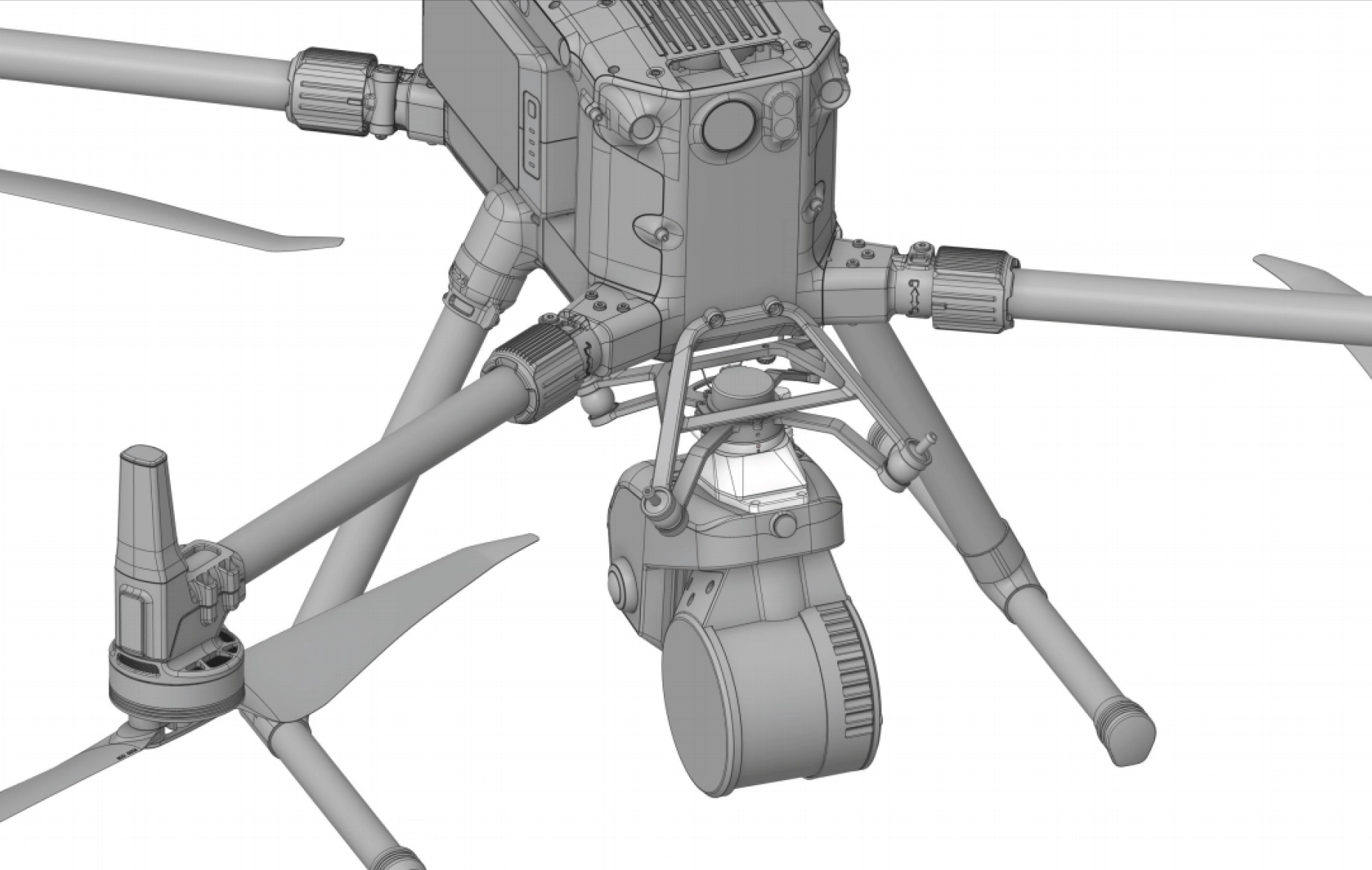

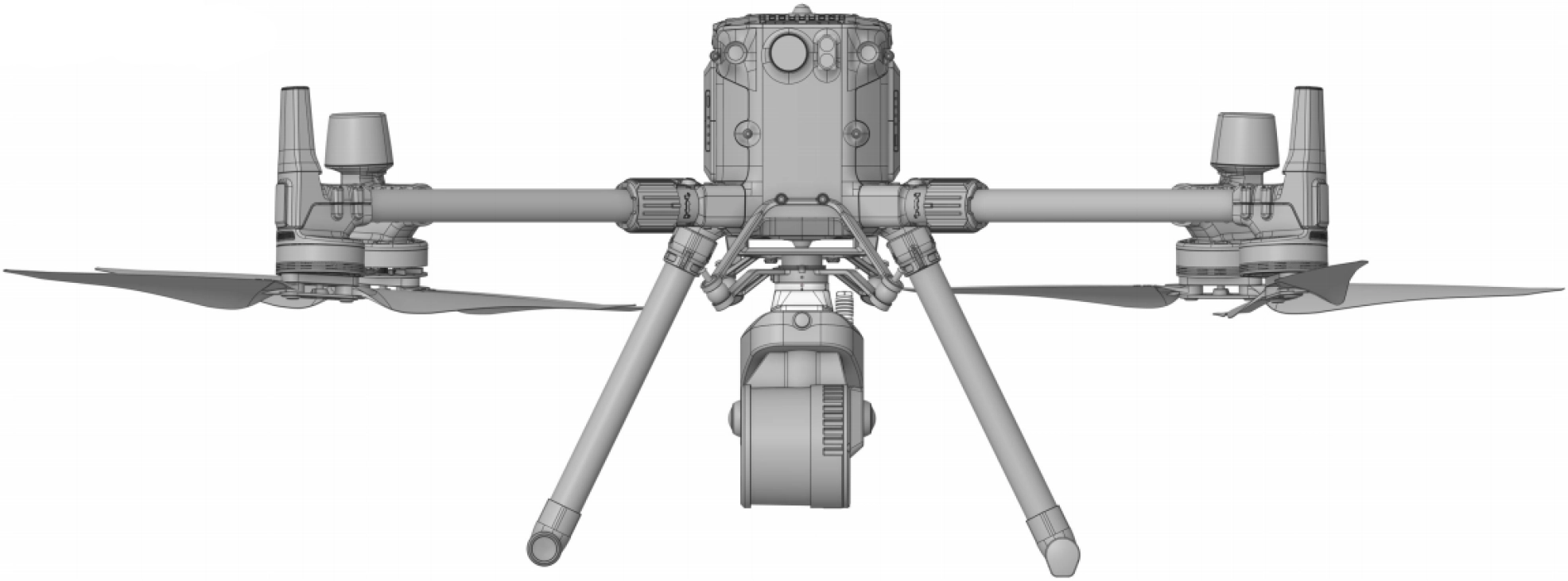

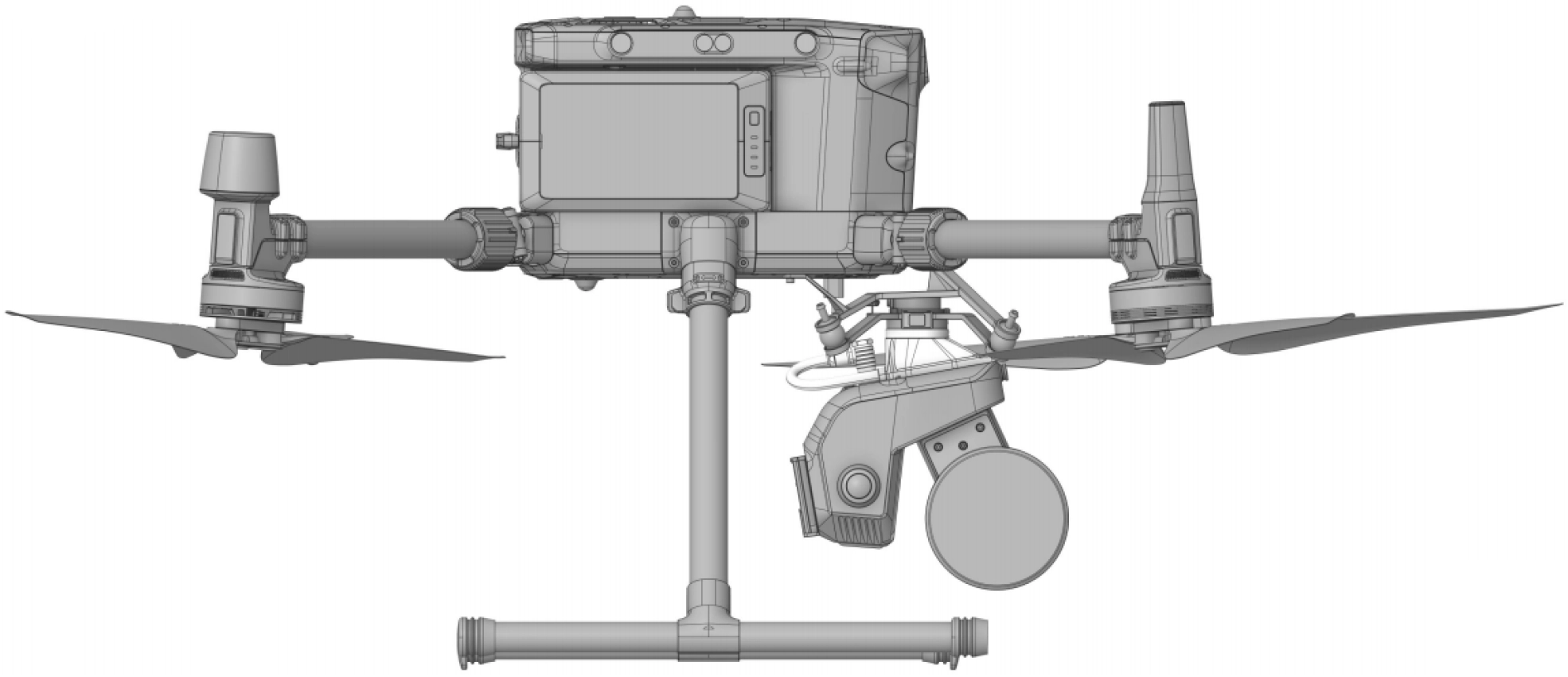

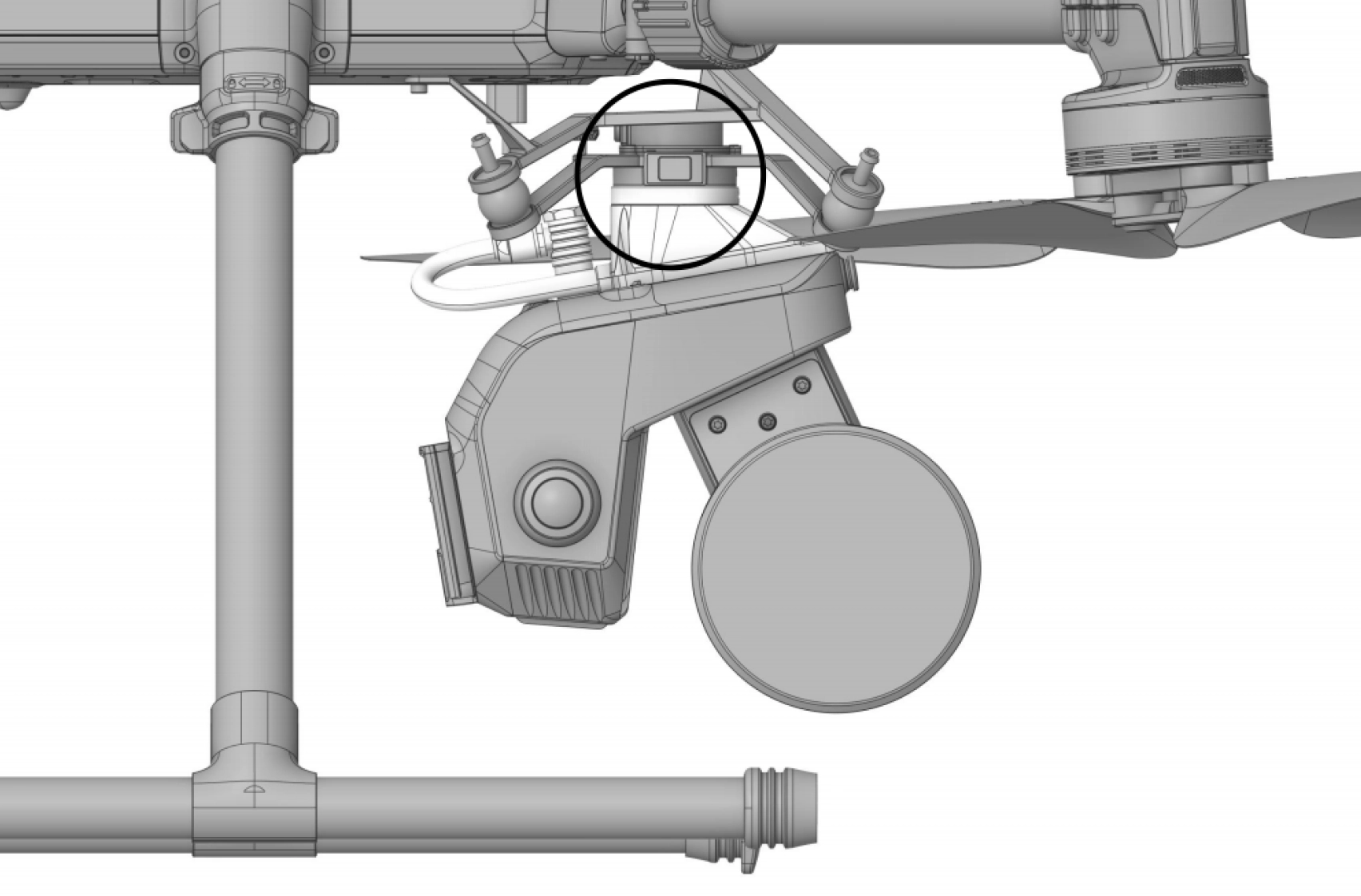

Схема завершенной установки
Снятие DMT200
1. Отсоединение от БПЛА

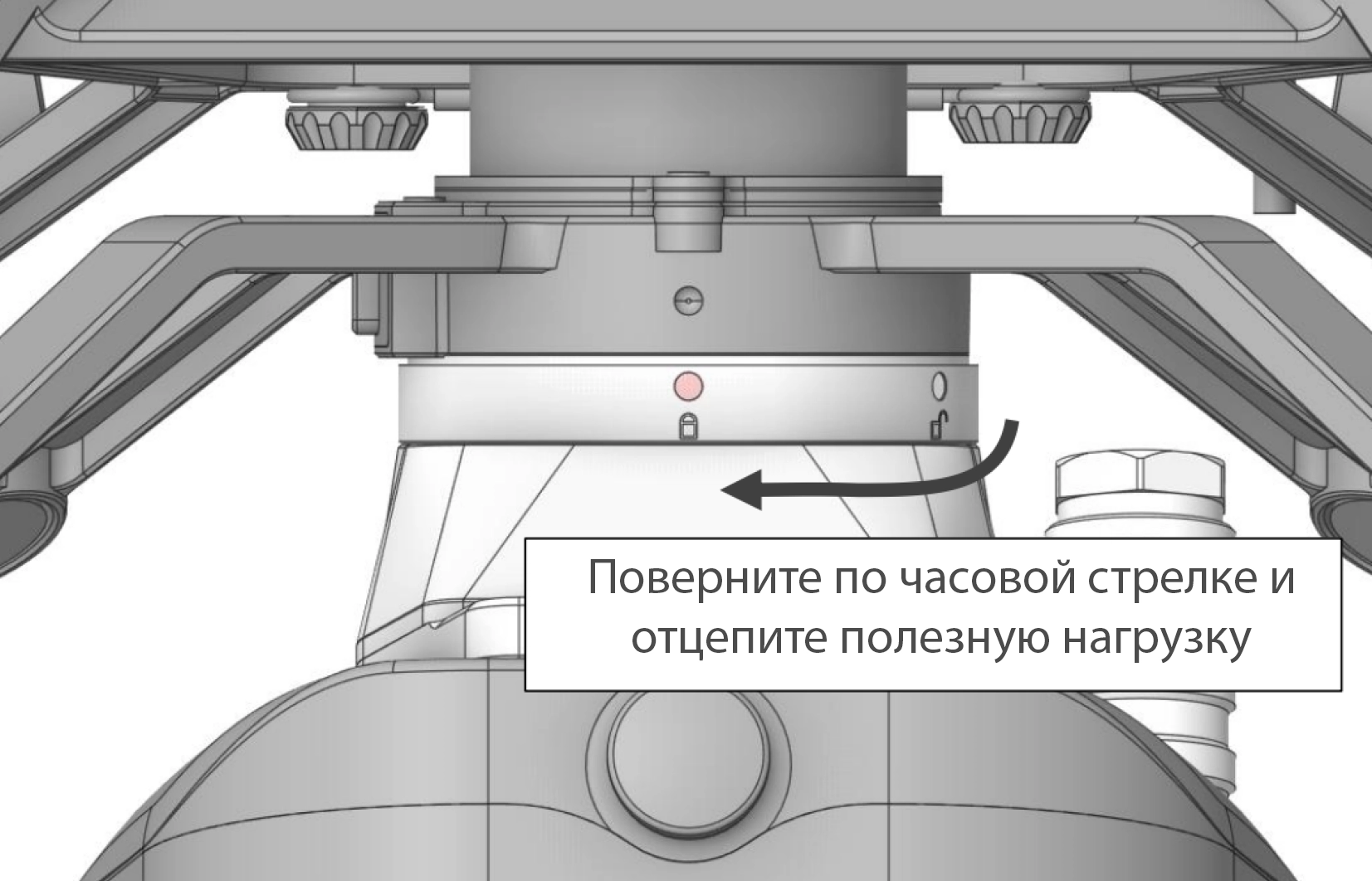

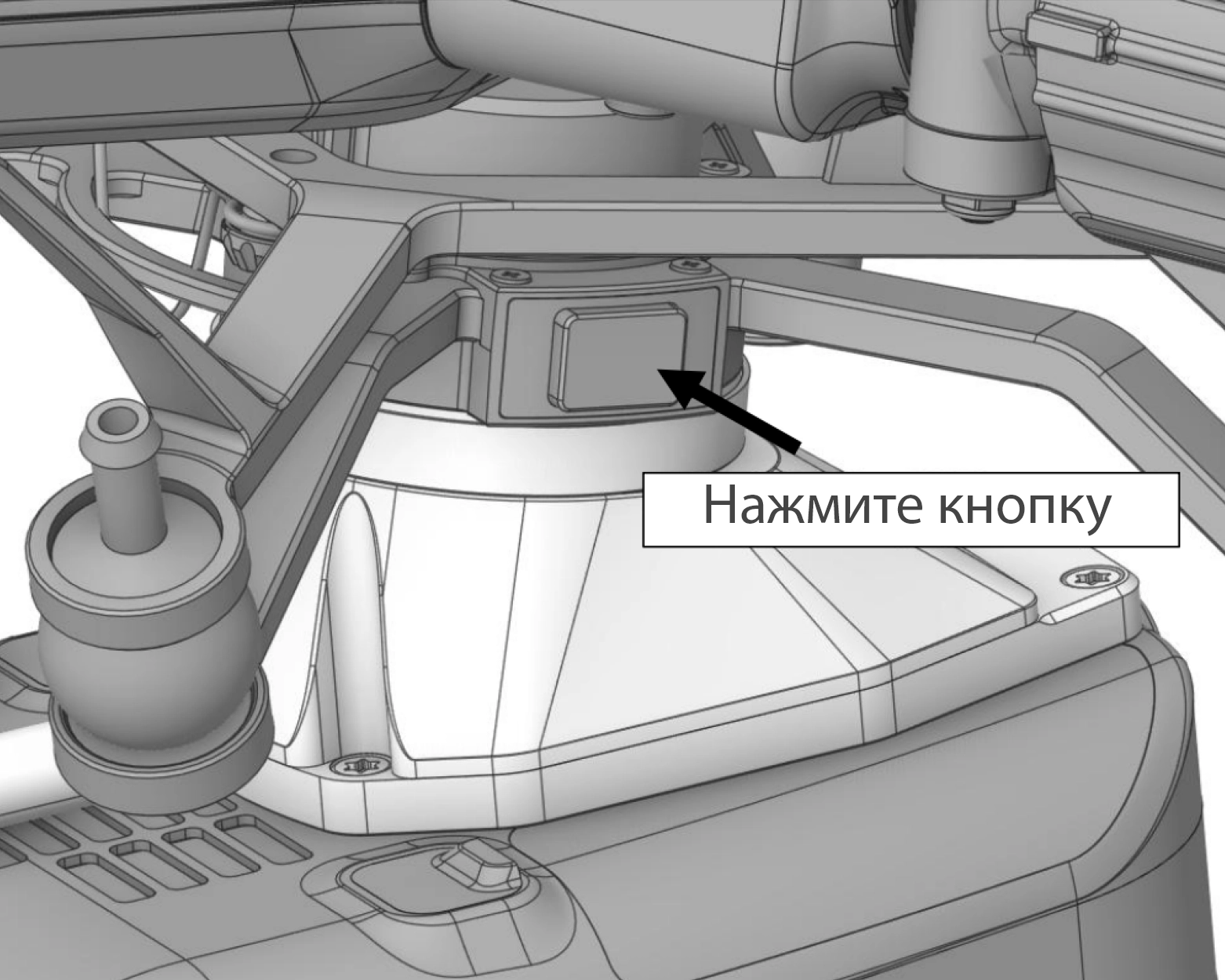

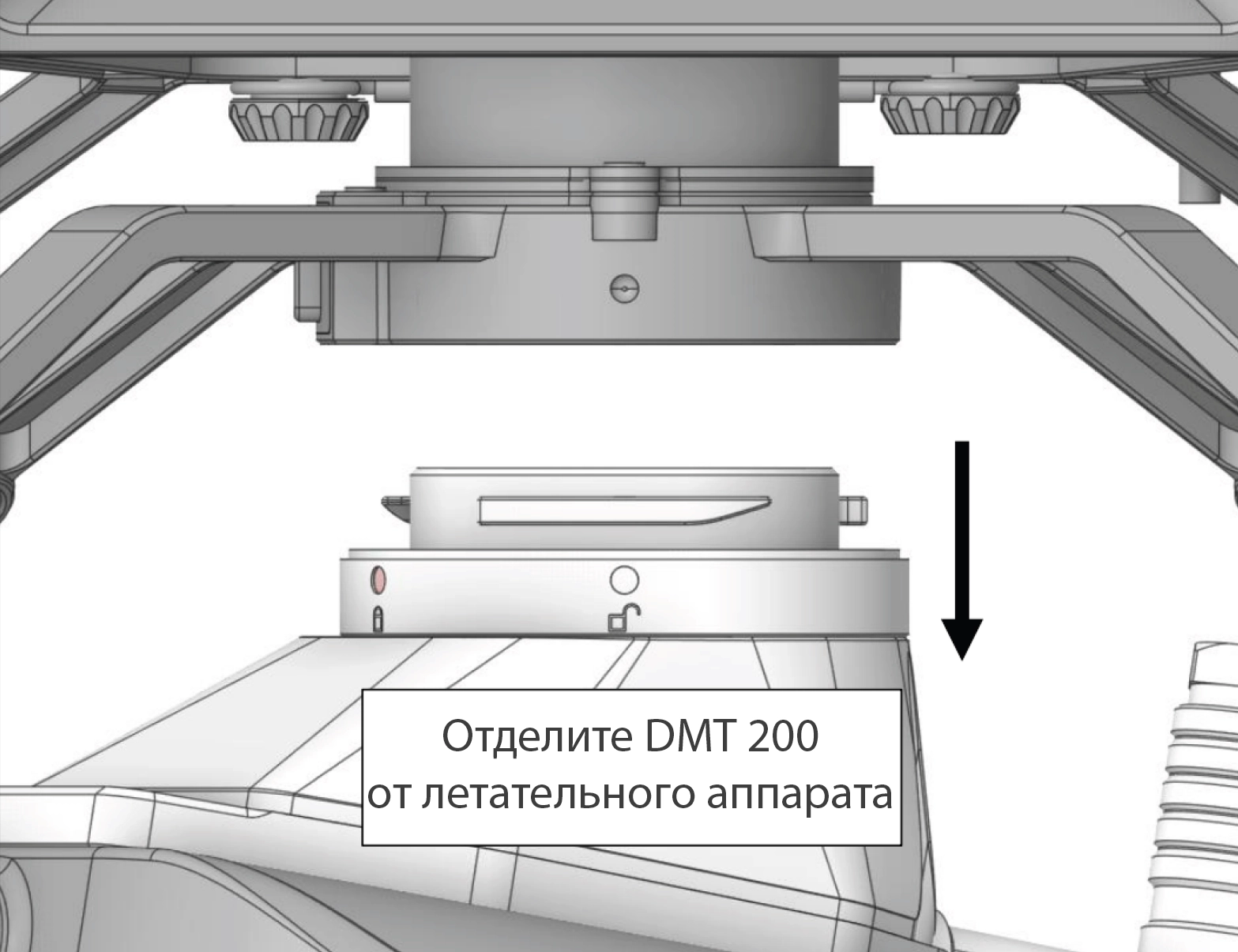

Если необходимо снять DMT200 с полетной платформы, сначала выключите питание БПЛА. Нажмите и удерживайте кнопку сброса полезной нагрузки на подвесе БПЛА, одновременно поворачивая полезную нагрузку по часовой стрелке. Когда метка повернется в положение "разблокировано" (белая точка), можно аккуратно извлечь полезную нагрузку.
При снятии полезной нагрузки обязательно аккуратно поднимайте ее, чтобы не допустить удара лазерной головки о землю и повреждения устройства.
2. Защита интерфейса

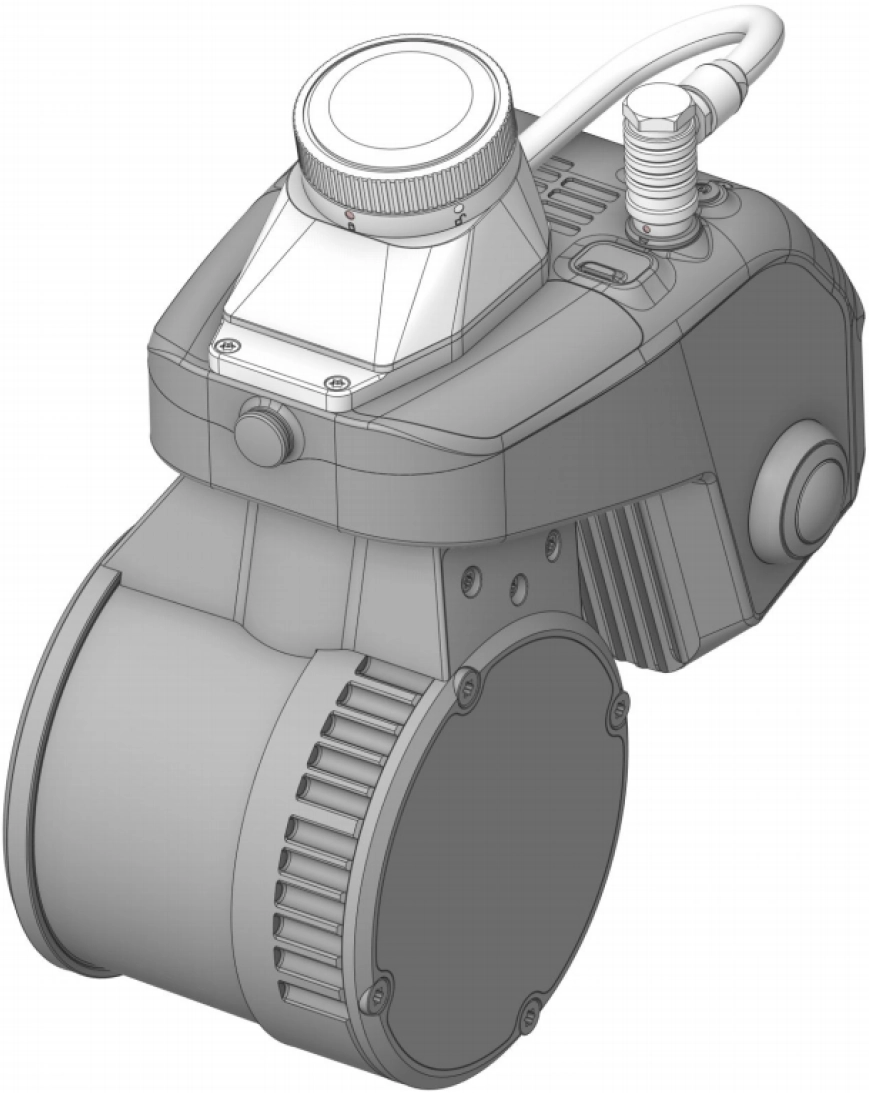

Закройте интерфейс DMT200 защитной крышкой, повернув ее по часовой стрелке до упора.
