Для установки лазерного сканера TOPODRONE на квадрокоптер DJI M200 потребуются следующие компоненты, входящие в комплект поставки:
- Лазерный сканер TOPODRONE;
- Крепежная скоба и ответная часть;
- Комплект крепежных винтов;
- Спиртовая салфетка;
- Адаптер питания и Helix антенна.

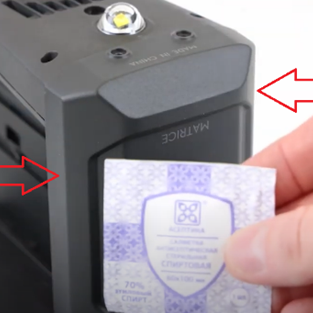

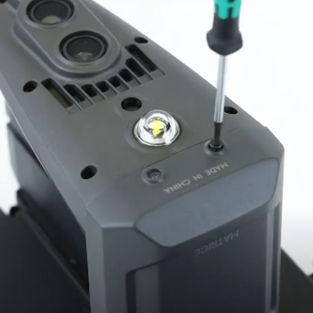

Шаг 1. C помощью отвертки Hex 1.5 извлеките 2 винта в нижней части квадрокоптера DJI M200 | Шаг 2. Протрите боковые грани квадрокоптера DJI M200 спиртовой салфеткой. | Шаг 3. Отклейте защитные пленки 3М скотча и установите П-скобу крепления лазерного сканера TOPODRONE |

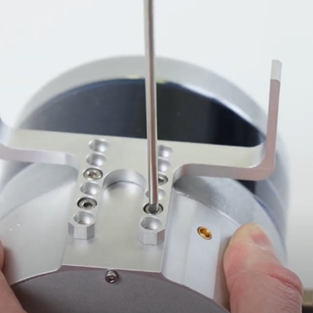

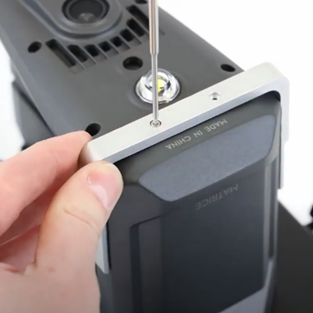

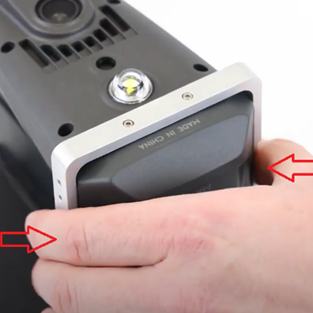

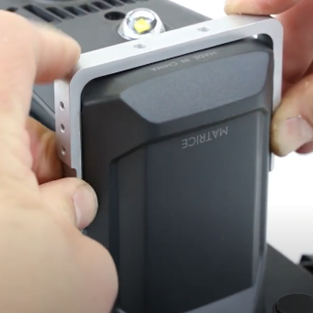

Шаг 4. С помощью отвертки Hex 1.5 привинтите 2 винта М2х6 из комплекта | Шаг 5. Плотно прижмите П-образную скобу с двух сторон в месте крепления двустороннего 3M скотча | Шаг 6. Плотно привинтите 4 винта ответной части крепления М3х10 с помощью отвертки HEX 2 к лазерному сканеру TOPODRONE |

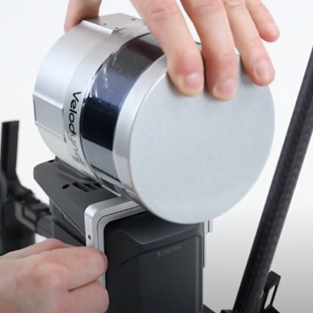

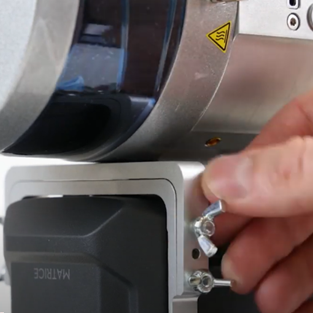

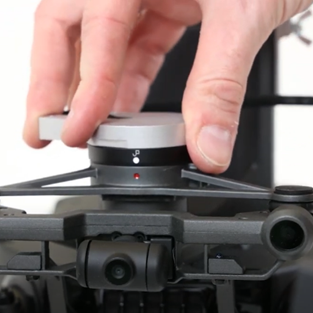

Шаг 7. Установите лазерный сканер TOPODRONE на П-образную скобу как показано на фото | Шаг 8. Закрепите лазерный сканер TOPODRONE барашками как показано на фото | Шаг 9. Подключите в разъем Sky-Port адаптер питания лазерного сканера TOPODRONE |

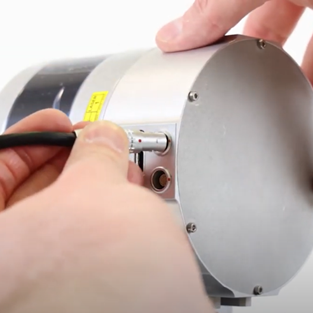

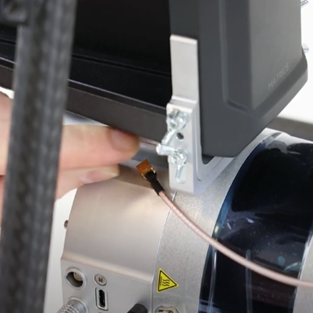

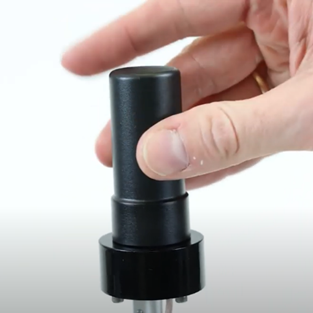

Шаг 10. Подключите кабель питания Lemo 4 pin в TOPODRONE LiDAR | Шаг 11. Подключите антенный разъем в TOPODRONE LiDAR | Шаг 12. Плотно навинтите Helix-антенну |
