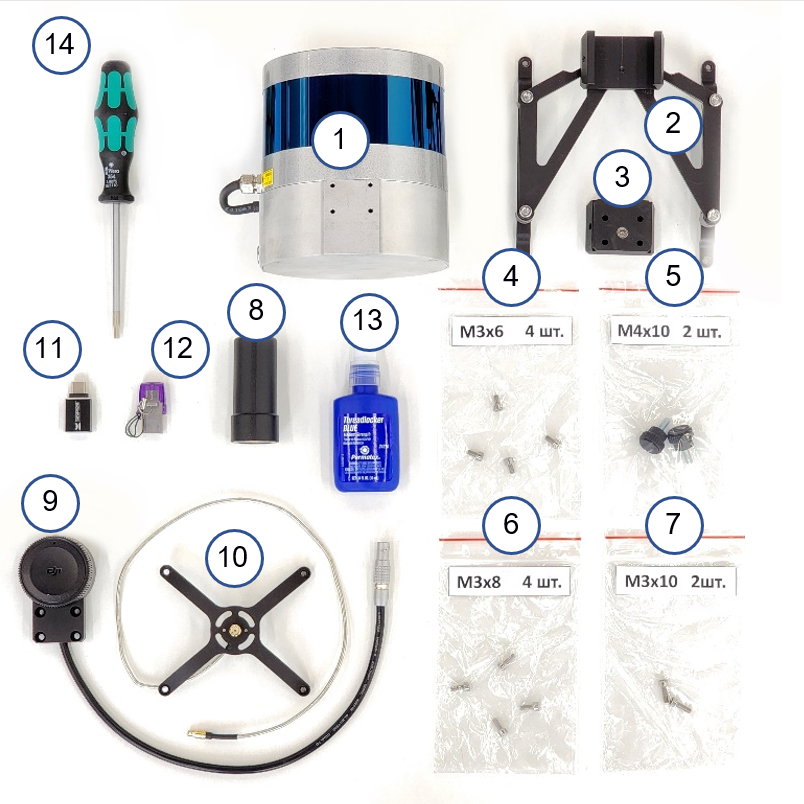

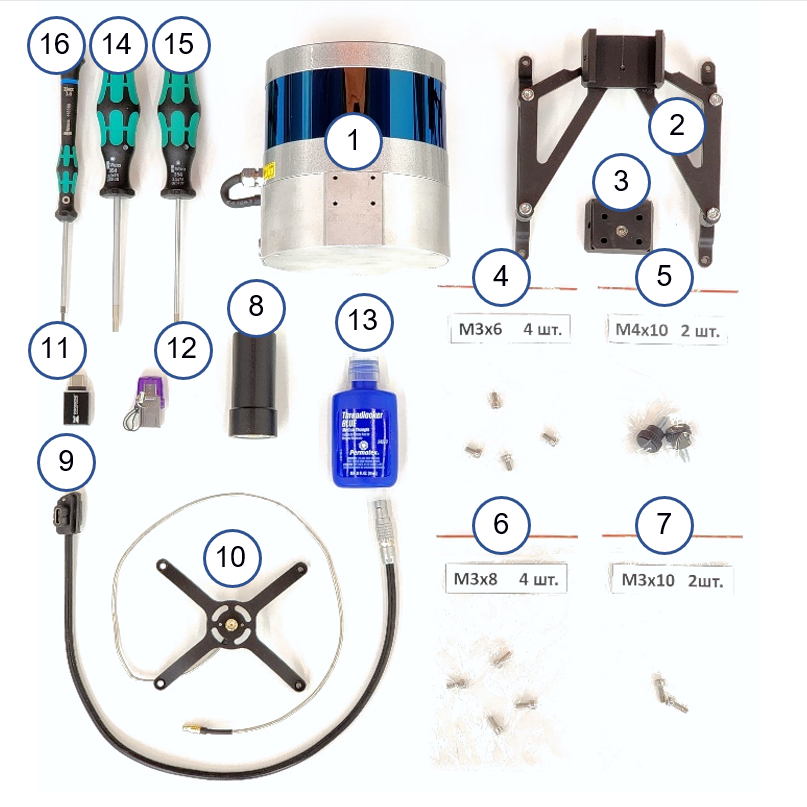

Для установки потребуются следующие компоненты и инструменты:
Исполнение 1, питание от разъема SkyPort Лазерный сканер TOPODRONE Крепежная площадка с демпферами Крепление «ласточкин хвост» Комплект крепежных винтов М3х6 Комплект крепежных винтов М4х10 Комплект крепежных винтов М3х8 Комплект крепежных винтов М3х10 Helix-антенна Кабель LEMO 6 PIN – SkyPort Крепление антенны «паук» с кабелем Переходник USB Type-C OTG Флеш накопитель USB Type-C / USB Фиксатор резьбы «Синий»* Шестигранная отвертка 2.5 мм * | Исполнение 2, питание от разъема Type-C Лазерный сканер TOPODRONE Крепежная площадка с демпферами Крепление «ласточкин хвост» Комплект крепежных винтов М3х6 Комплект крепежных винтов М4х10 Комплект крепежных винтов М3х8 Комплект крепежных винтов М3х10 Helix-антенна Кабель LEMO 4 PIN – USB Type-C Крепление антенны «паук» с кабелем Переходник USB Type-C OTG Флеш накопитель USB Type-C / USB Фиксатор резьбы «Синий»* Шестигранная отвертка 2.5 мм* Крестовая отвёртка* Шестигранная отвертка 1.5 мм* |
- Не входит в комплект поставки с лазерным сканером TOPODRONE.

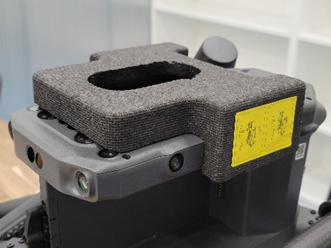

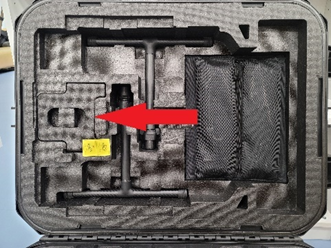

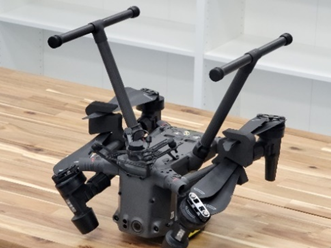

Шаг 1. Извлеките из кейса ППУ ложемент квадрокоптера | Шаг 2. Установите ППУ ложемент на квадрокоптер | Шаг 3. Переверните квадрокоптер DJI M300 |

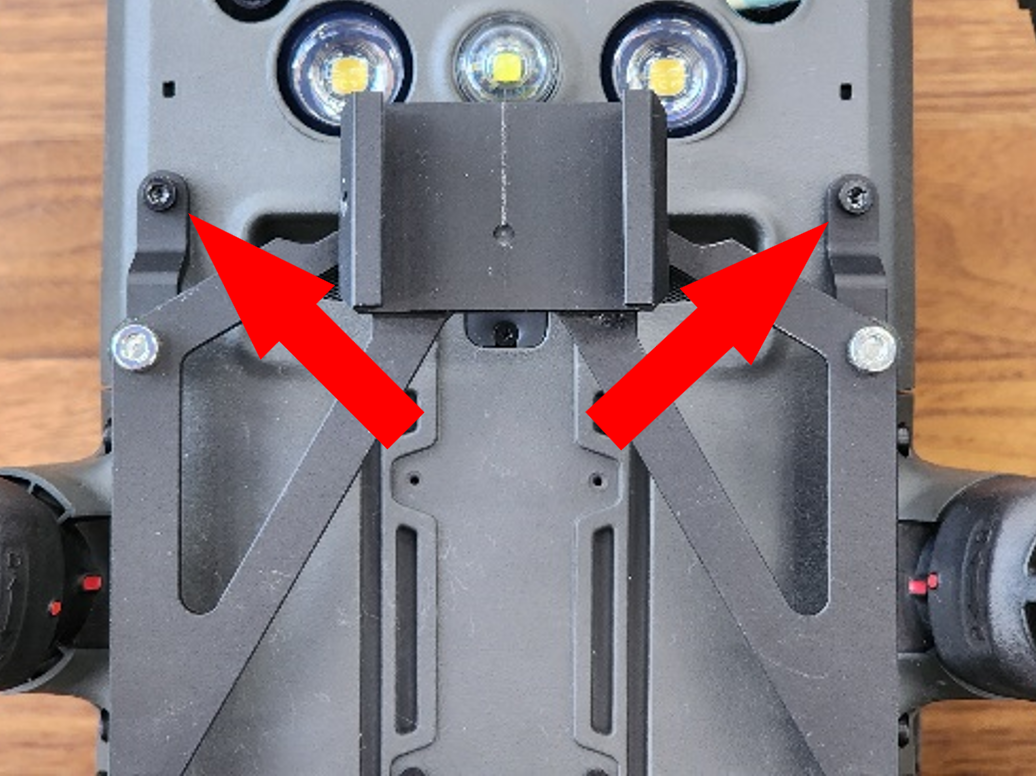

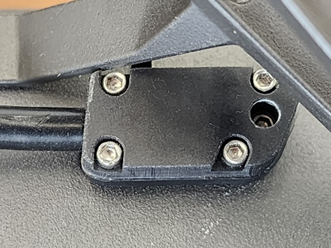

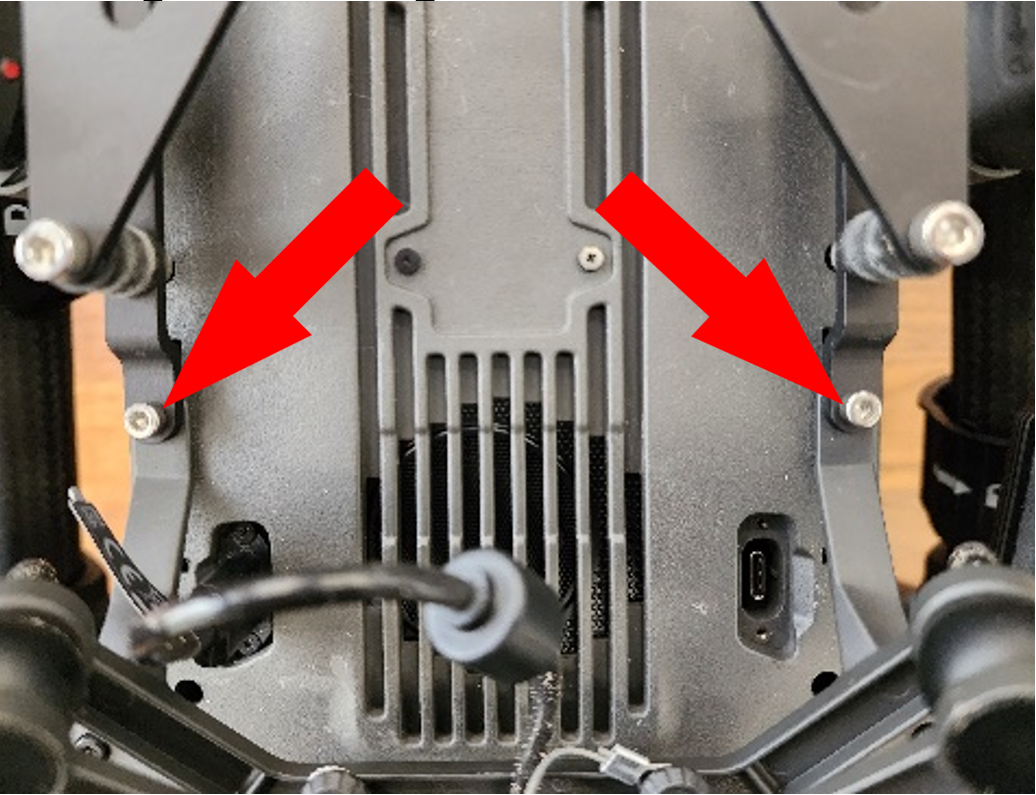

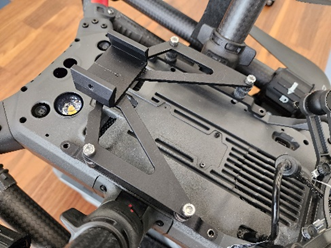

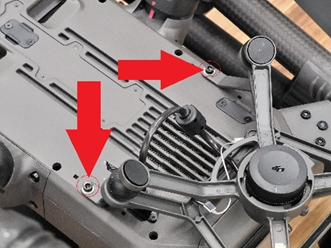

Шаг 4. При помощи отвертки Hex 2.5 мм отвинтите два чёрных винта и отложите их | Шаг 5. Установите крепежную площадку на дно квадрокоптера | Шаг 6. При помощи отвертки Hex 2.5 мм завинтите 2 винта M3 x 10 |

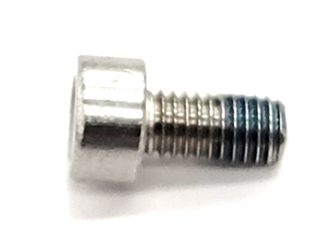

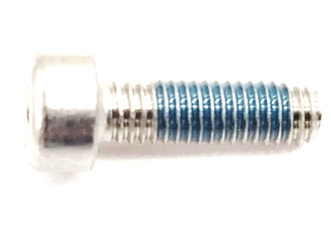

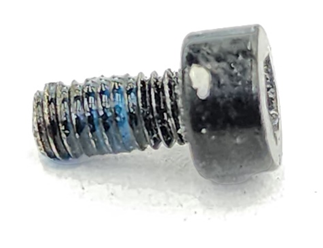

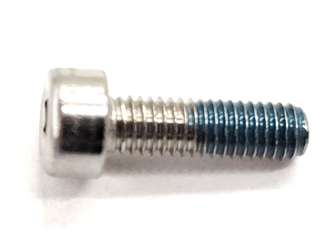

Важно! Используйте фиксатор резьбы на этом шаге! Плотно закручивайте винты при установке. | Шаг 7. При помощи отвертки Hex 2.5 мм завинтите 2 чёрных винта, полученных на шаге 4 | Важно! Используйте фиксатор резьбы на этом шаге! Плотно закручивайте винты при установке. |

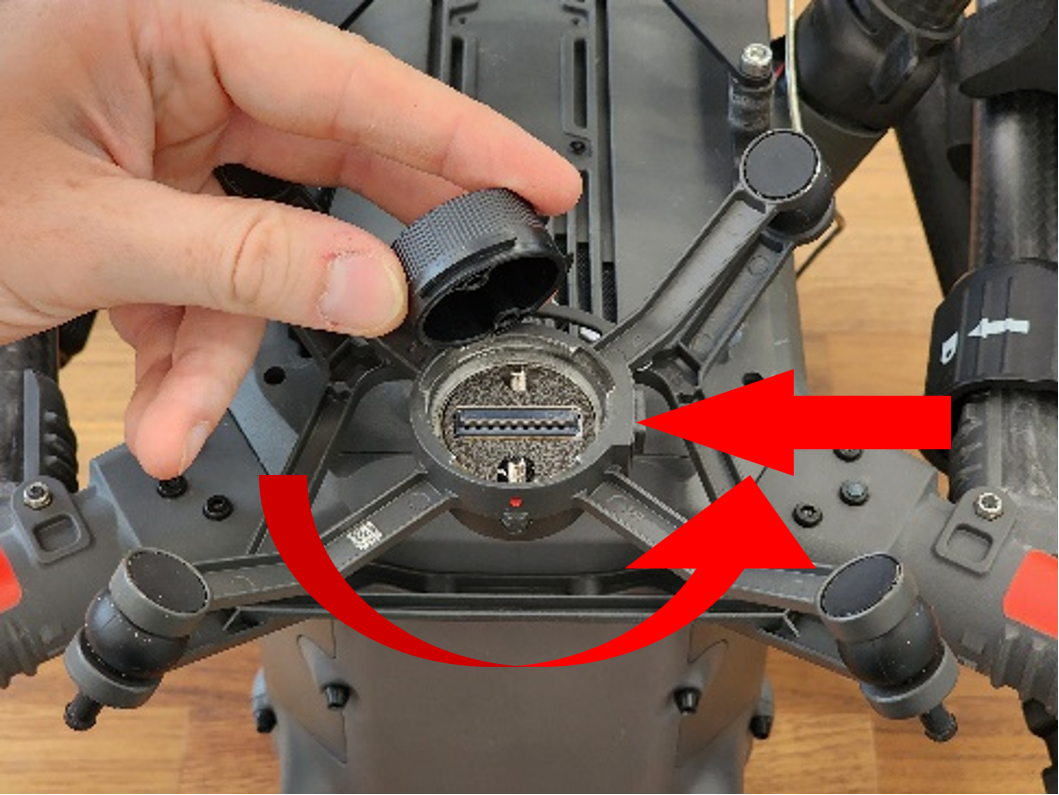

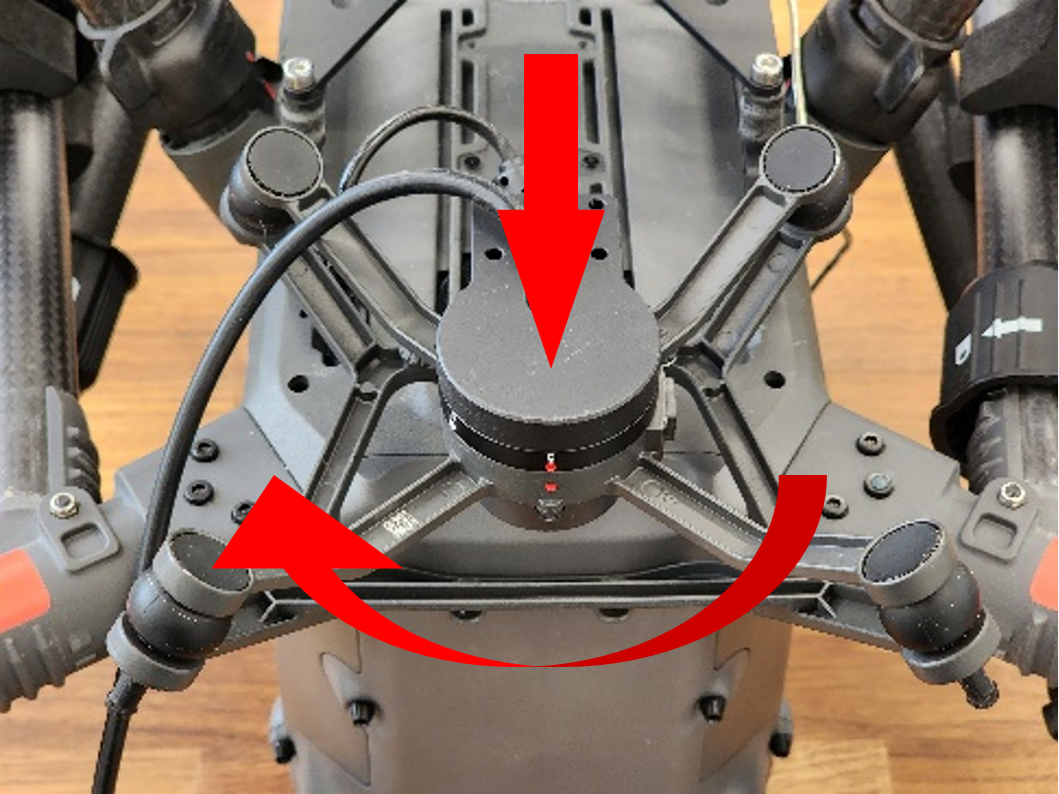

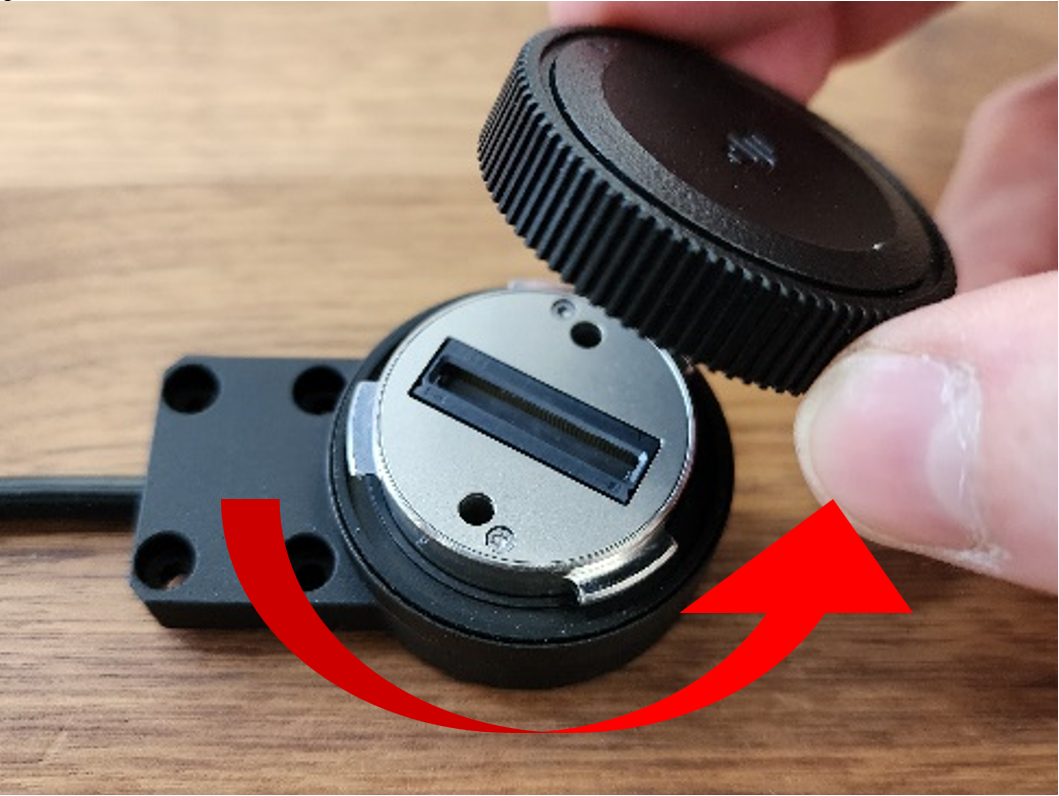

Шаг 8. (Исп.1). Снимите крышку с разъёма SkyPort кабеля LEMO 6 PIN – SkyPort | Шаг 9. (Исп.1). Снимите крышку с разъёма SkyPort квадрокоптера | Шаг 10. (Исп.1). Подключите кабель к разъёму SkyPort квадрокоптера |

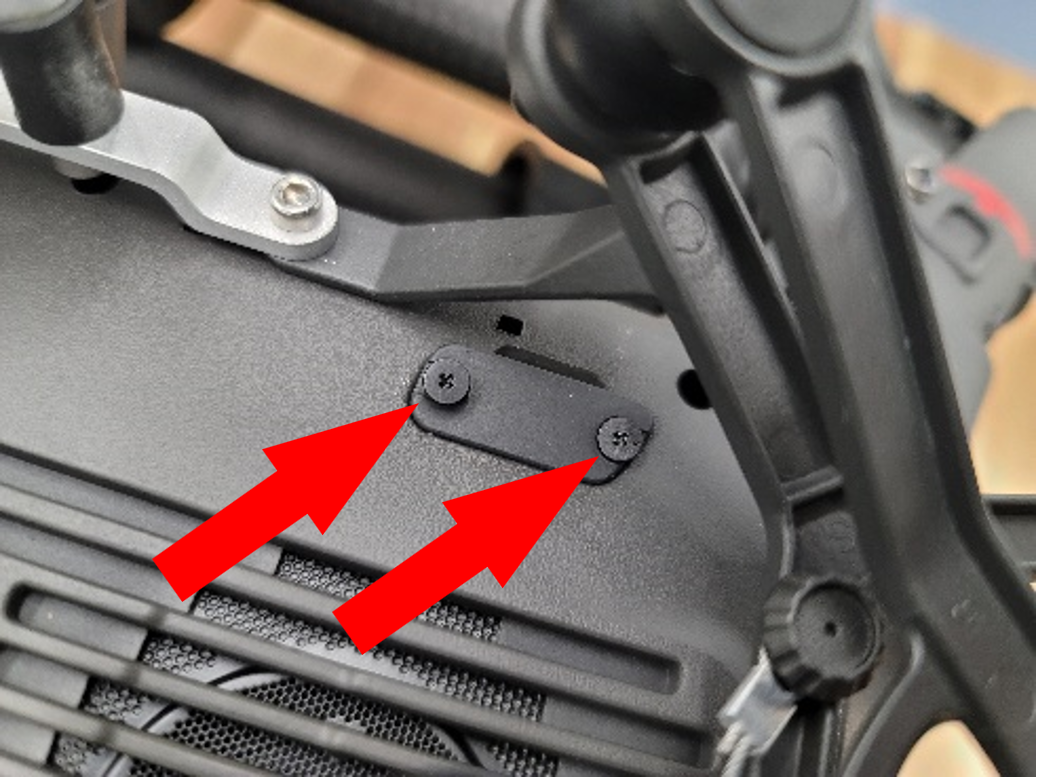

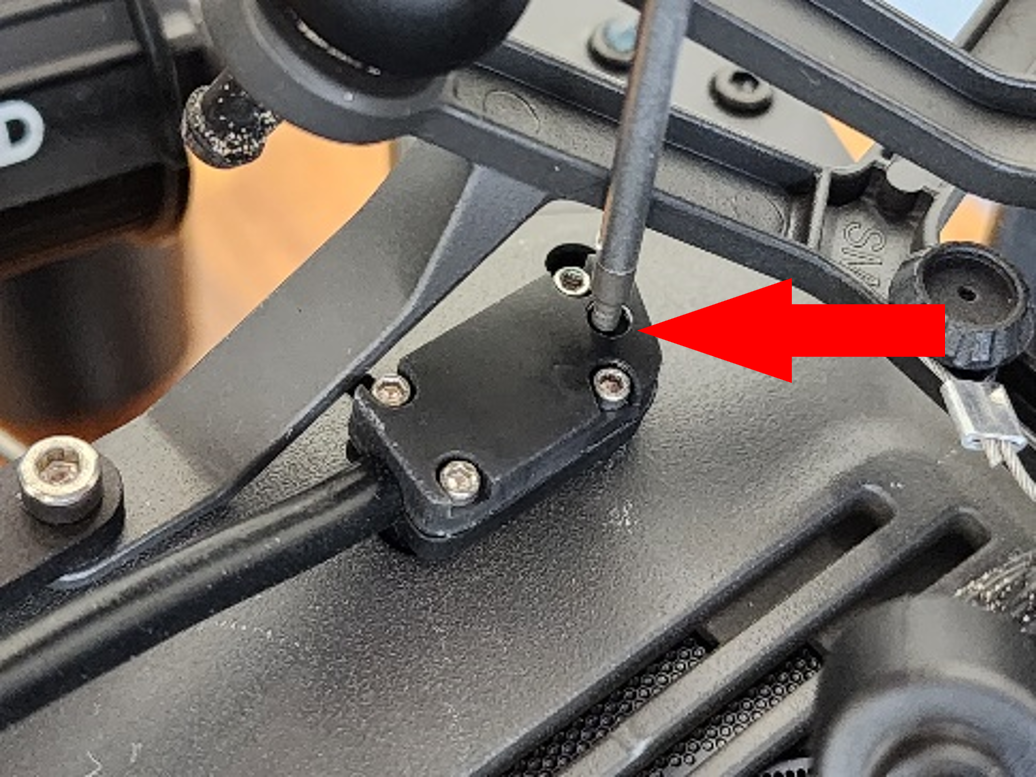

Шаг 8. (Исп.2). При помощи крестовой отвертки отвинтите 2 винта крышки USB Type-C | Шаг 9. (Исп.2). Установите разъем USB Type-C кабеля в дрон, соблюдая рисунок ключа | Шаг 10. (Исп. 2). При помощи шестигранной отвертки 1.5 мм закрутите фиксирующий винт |

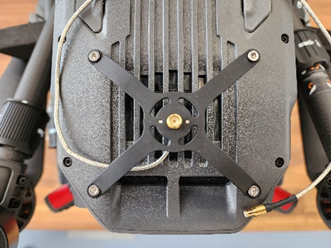

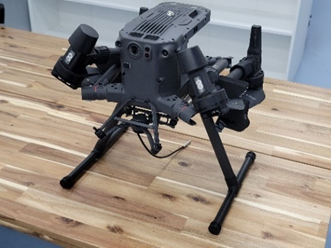

Шаг 11. Переверните квадрокоптер DJI M300 RTK, снимите ППУ ложемент | Шаг 12. Установите крепление типа «паук» антенны на верхнюю часть дрона | Шаг 13. Закрепите крепление, используя винты М3х6 и отвертку Hex 2.5 мм. |

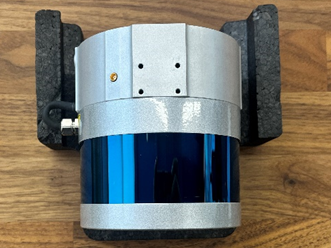

Важно! Используйте фиксатор резьбы на этом шаге! Плотно закручивайте винты при установке. | Шаг 14. Проложите кабель вдоль корпуса как показано на фото | Шаг 15. Положите лазерный сканер TOPODRONE на ППС ложемент дрона, разъем антенны должен быть сверху |

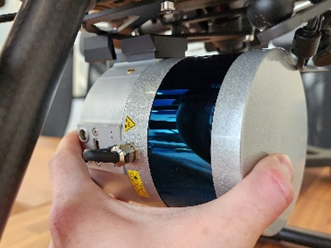

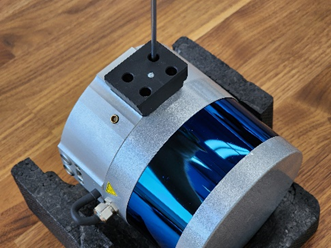

Шаг 16. Установите крепление «ласточкин хвост» и закрутите винтами M3x8 при помощи отвертки | Важно! Используйте фиксатор резьбы на этом шаге! Плотно закручивайте винты при установке. | Шаг 17. Установите лазерный сканер TOPODRONE на быстросъёмное крепление |

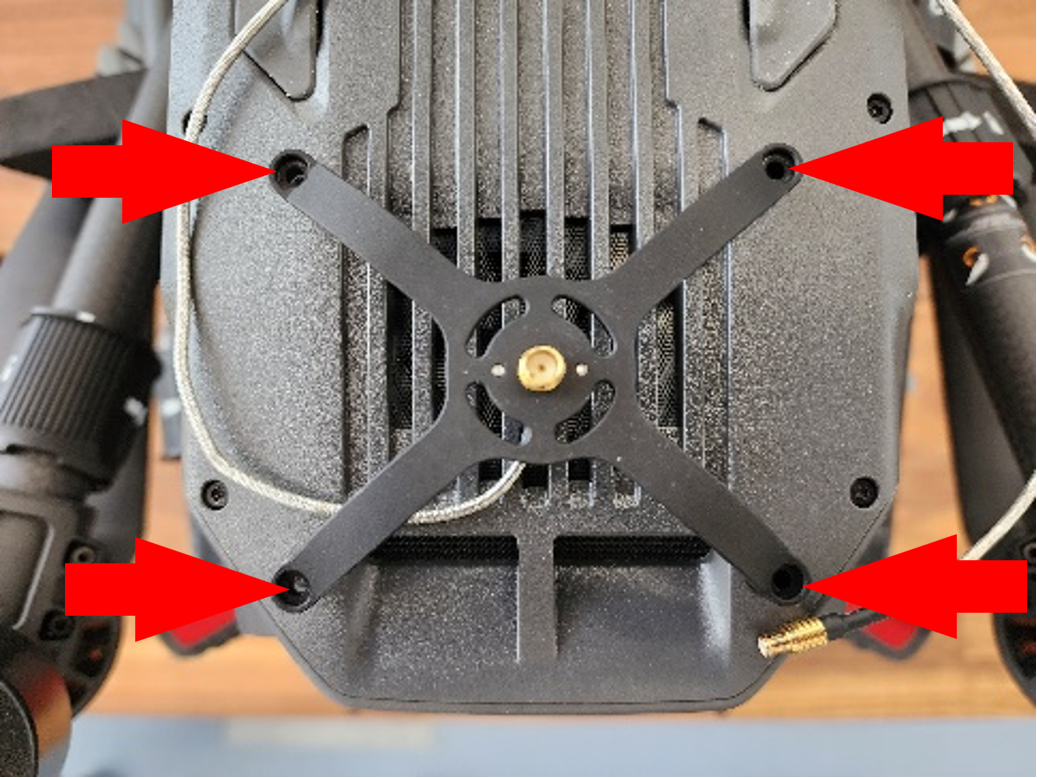

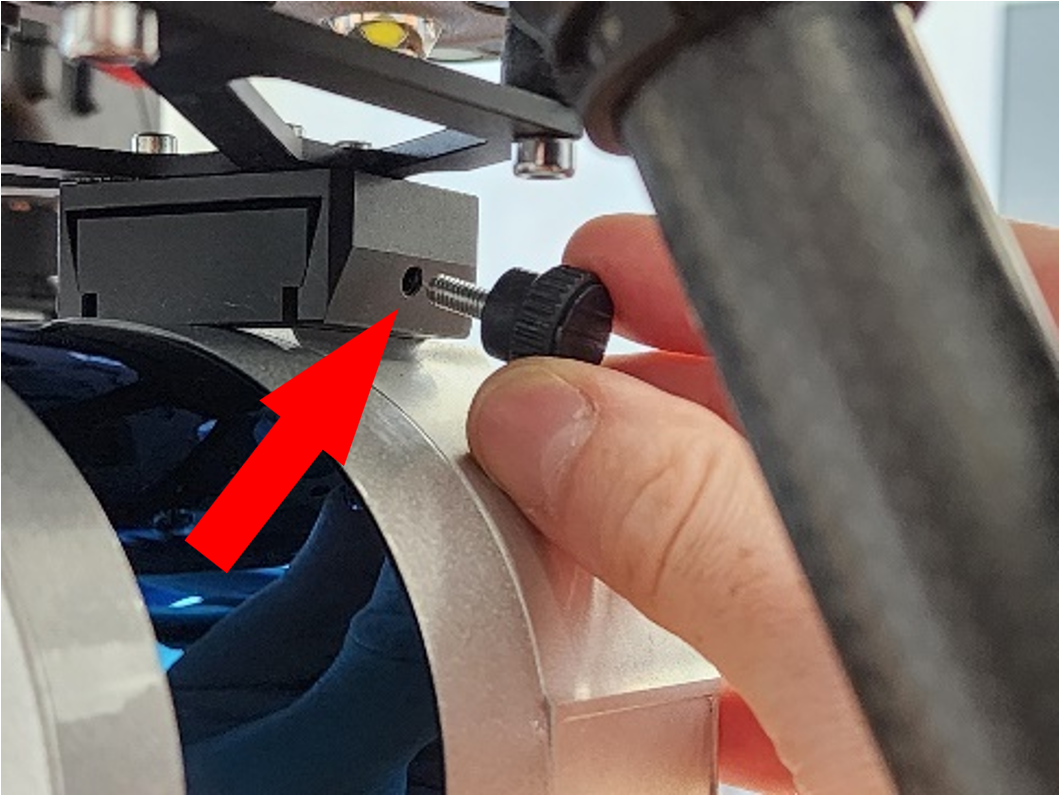

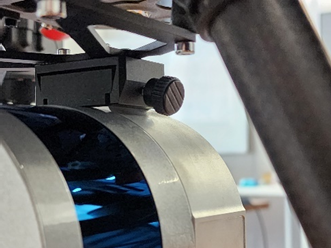

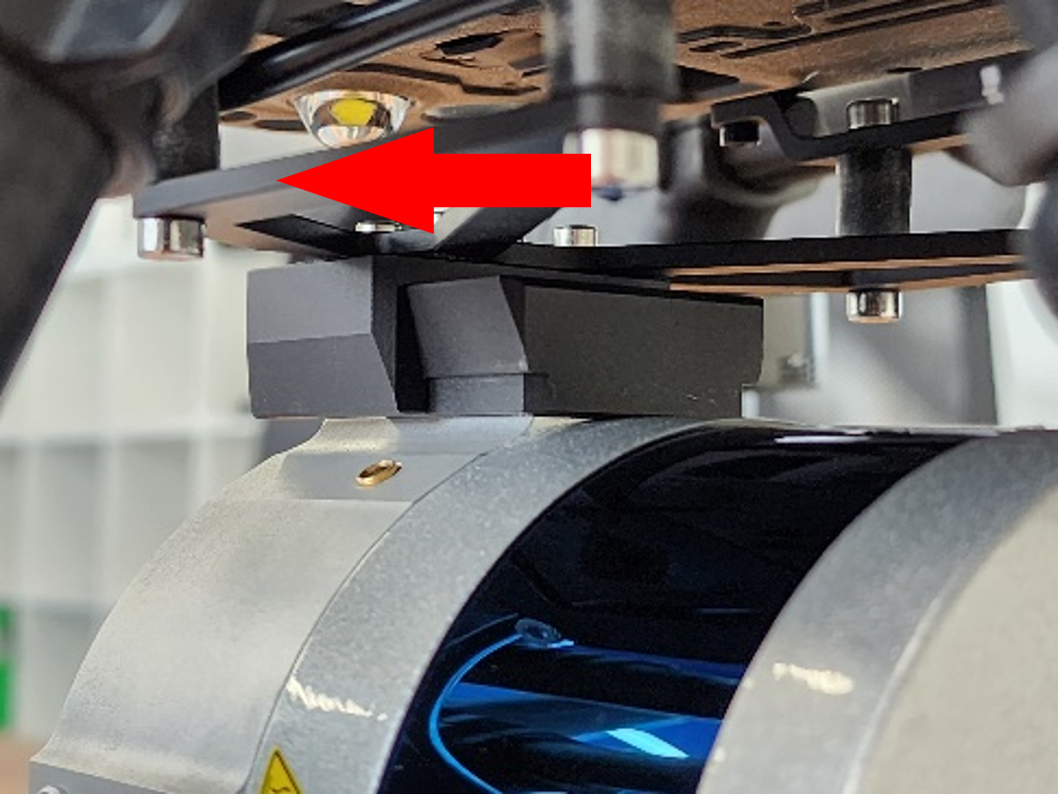

Рекомендуется устанавливать лазерный сканер спереди – назад | Шаг 18. Завинтите фиксирующий барашковый винт | Шаг 19. Винт должен быть закручен плотно, но без чрезмерного усилия |

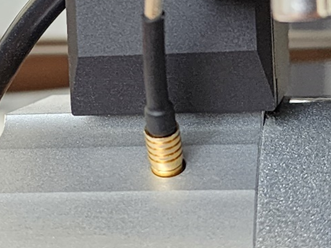

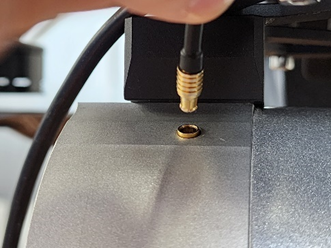

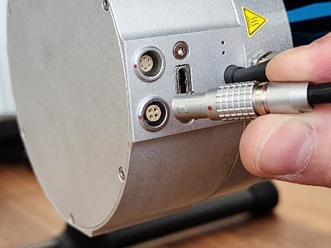

Шаг 20. Подключите антенный разъём к лазерному сканеру | После подключения антенного разъема он должен выглядеть как на фото | Шаг 21. Подключите разъем питания LEMO в соответствующий порт. |

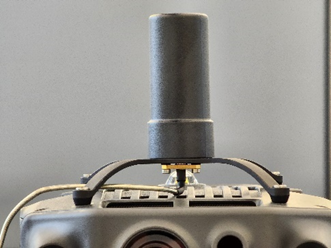

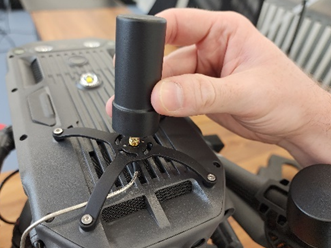

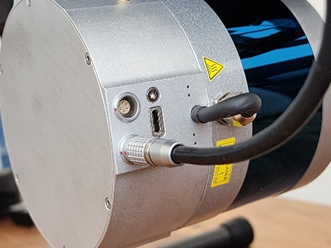

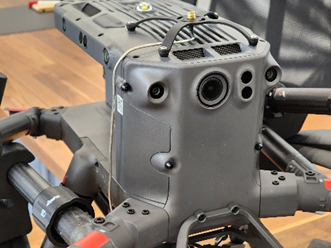

После подключения разъема питания он должен выглядеть как на фото | Шаг 22. Навинтите GNSS антенну на разъем крепления типа «паук» | GNSS антенна должна быть закручена плотно, но без чрезмерного усилия |

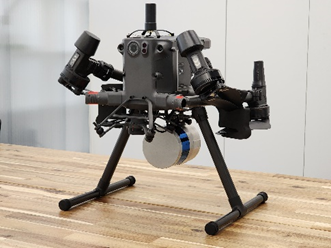

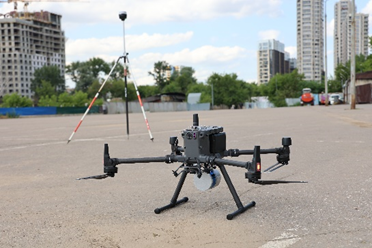

Шаг 23. Что бы не потерять защитные колпачки можно соединить их вместе | Шаг 24. Дрон в сборе с лазерным сканером TOPODRONE выглядит так | Можно приступать к выполнению воздушного лазерного сканирования |
* Из-за частичного перекрытия датчиков, использование нижней системы визуального позиционирования при установленном лазерном сканере TOPODRONE не рекомендуется. Посадку дронов при проведении ВЛС рекомендуется выполнять в ручном режиме для уменьшения ударных воздействий на шасси и TOPODRONE при посадке. Производитель не несет ответственности за стабильность эксплуатации квадрокоптера DJI M300 RTK при включенных нижних сенсорах визуального позиционирования.
