ОБЗОР ПРОФЕССИОНАЛЬНЫХ АЭРОФОТОСЪЕМОЧНЫХ КАМЕР TOPODRONE P24 И P61

ОБЗОР ПРОФЕССИОНАЛЬНЫХ АЭРОФОТОСЪЕМОЧНЫХ КАМЕР TOPODRONE P24 И P61

Представляем Вашему вниманию новую линейку профессиональных камер TOPODRONE, совместимых с дронами DJI Matrice 200/210 V2 и DJI Matrice 300 RTK.

РЕШЕНИЕ ДЛЯ ПРОФЕССИОНАЛЬНОЙ ГЕОДЕЗИЧЕСКОЙ АЭРОФОТОСЪЕМКИ

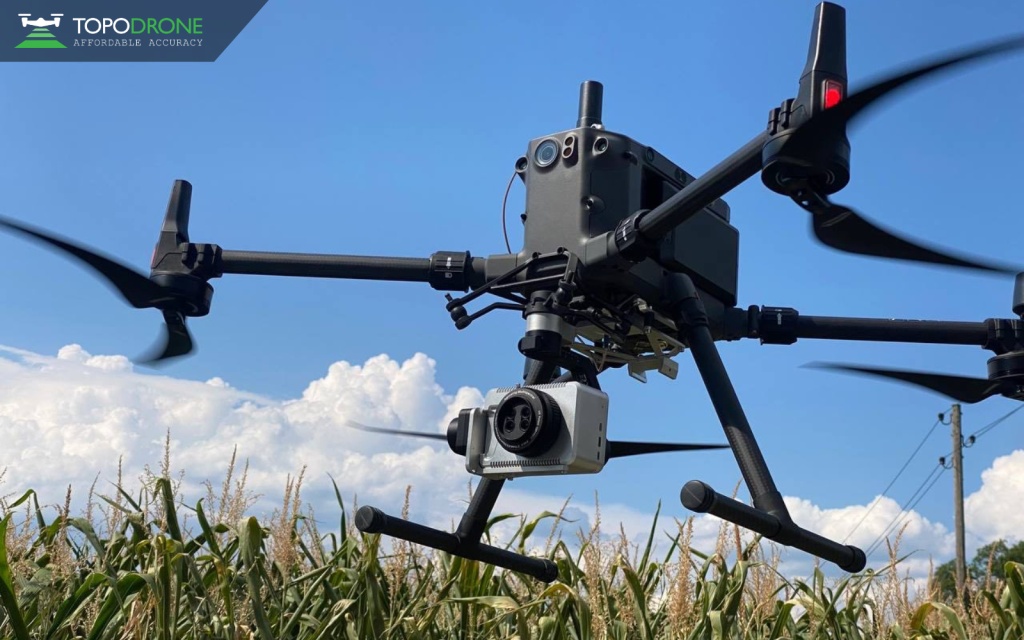

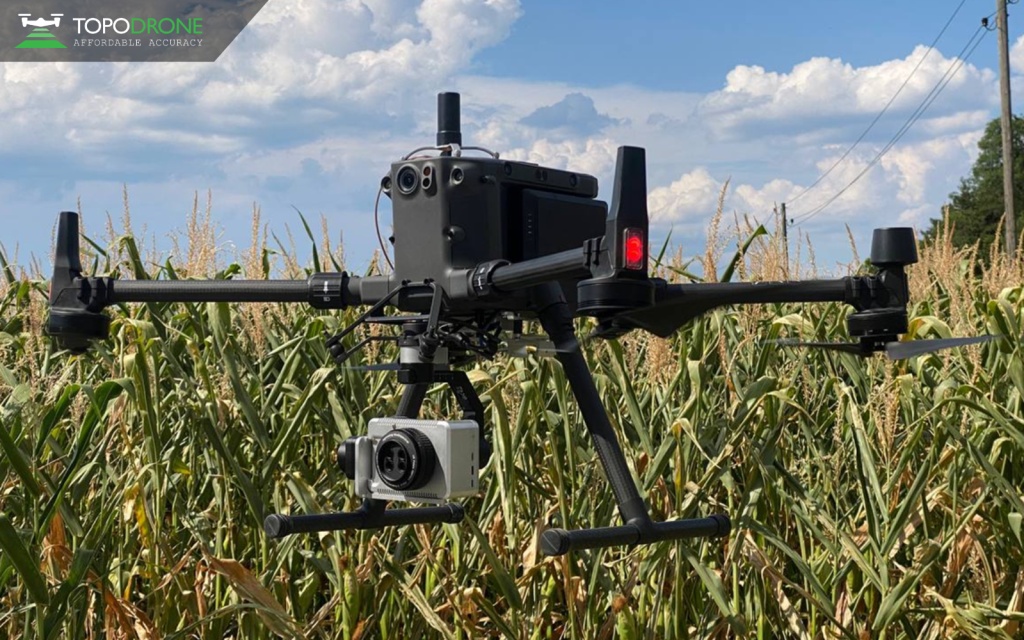

Рис. 1. Камера TOPODRONE P61 установлена на дрон DJI Matrice 300 RTK.

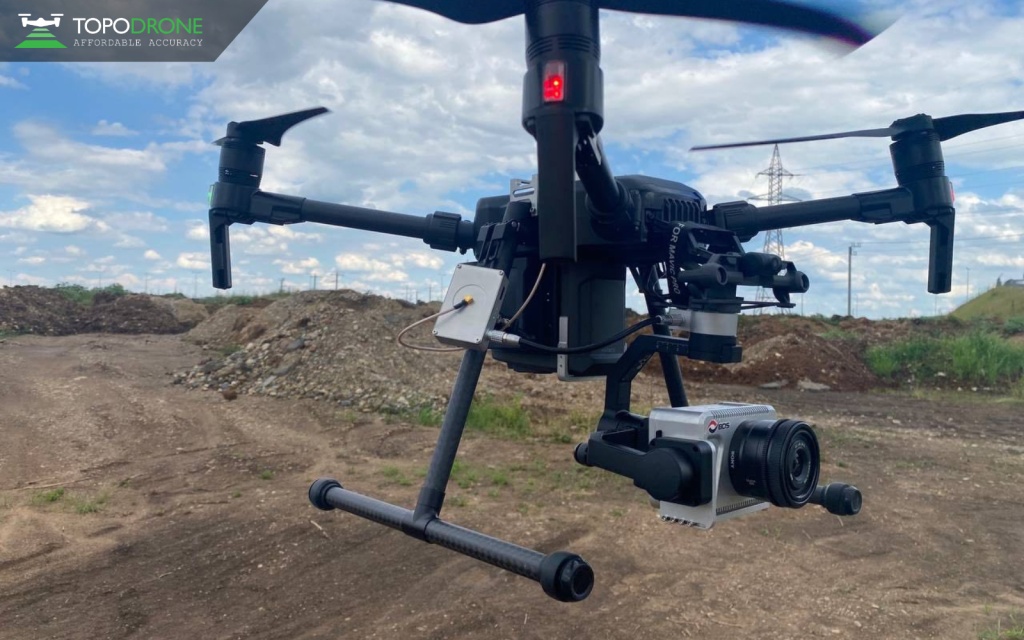

Рис. 2. Камера TOPODRONE P61 установлена на дрон DJI Matrice 200 V2.

Камера TOPODRONE P61 основана на полнокадровом сенсоре Exmor R CMOS Sony с разрешением 61 Mpixel, поддерживает установку широкого спектра объективов с фокусным расстоянием 18, 24, 35 и 50 мм, а также мультиспектральных линз с 4, 10 и 14 каналами.

Камера TOPODRONE P61 является наиболее высокотехнологичной и позволяет получать снимки с лучшим разрешением и большим покрытием на местности по сравнению с камерой DJI Zenmuse P1.

Камера TOPODRONE P24 основана на матрице APS-C CMOS Sony с разрешением 24 Мп и поддерживает 16, 24, 35 и 50 мм объективы и 4, 10 и 14 канальные мультиспектральные объективы.

Новая линейка камер TOPODRONE обеспечивает полную интеграцию с приложениями DJI Pilot и UgCS Pro / Expert / Enterprise.

В ходе полета вы сможете дистанционно управлять подвесом и затвором камеры, настраивать апертуру, светочувствительность и выдержку, ориентируясь на передачу видео изображения в реальном времени даже для мультиспектральных объективов.

Высокоточная PPK система TOPODRONE поможет Вам выполнить фотограмметрическую обработку RGB и мультиспектральных фотографий с точностью в несколько сантиметров.

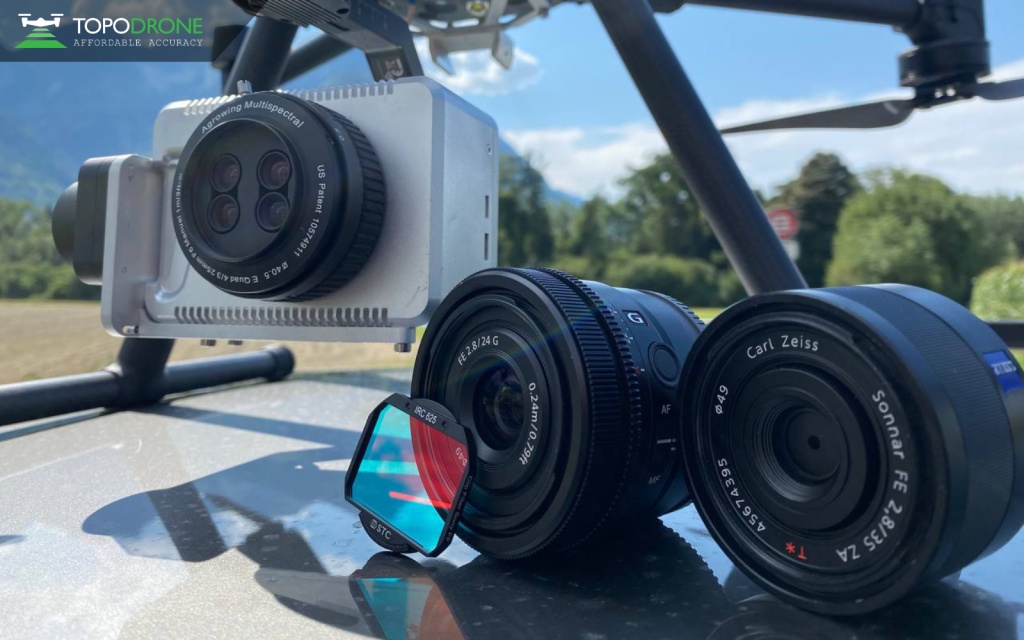

Рис. 3. Камера TOPODRONE P61 с набором различных объективов.

Рис. 4. Работа полезной нагрузки TOPODRONE в приложении DJI Pilot.

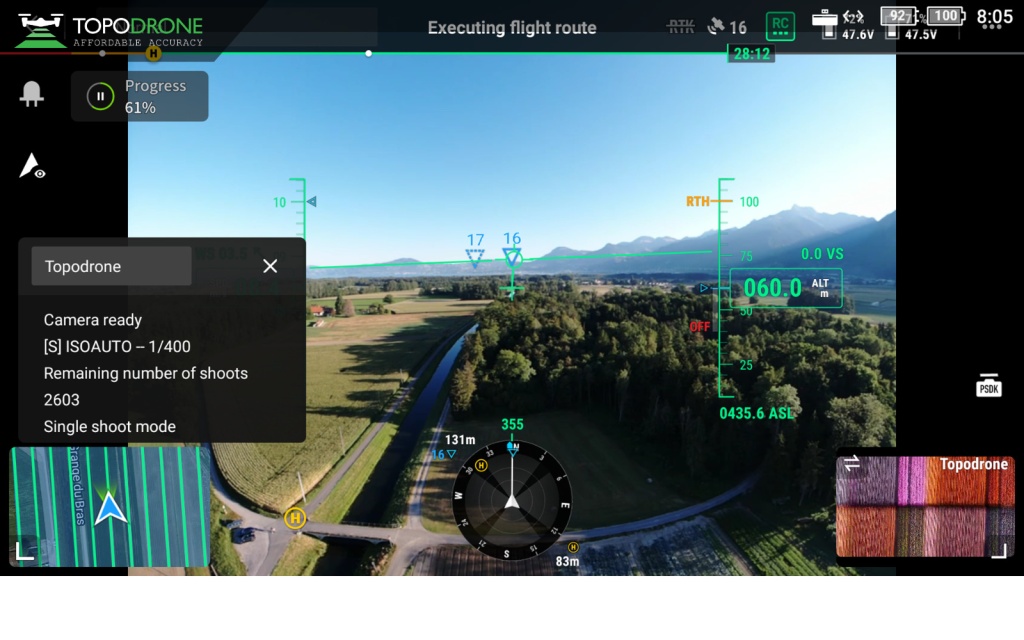

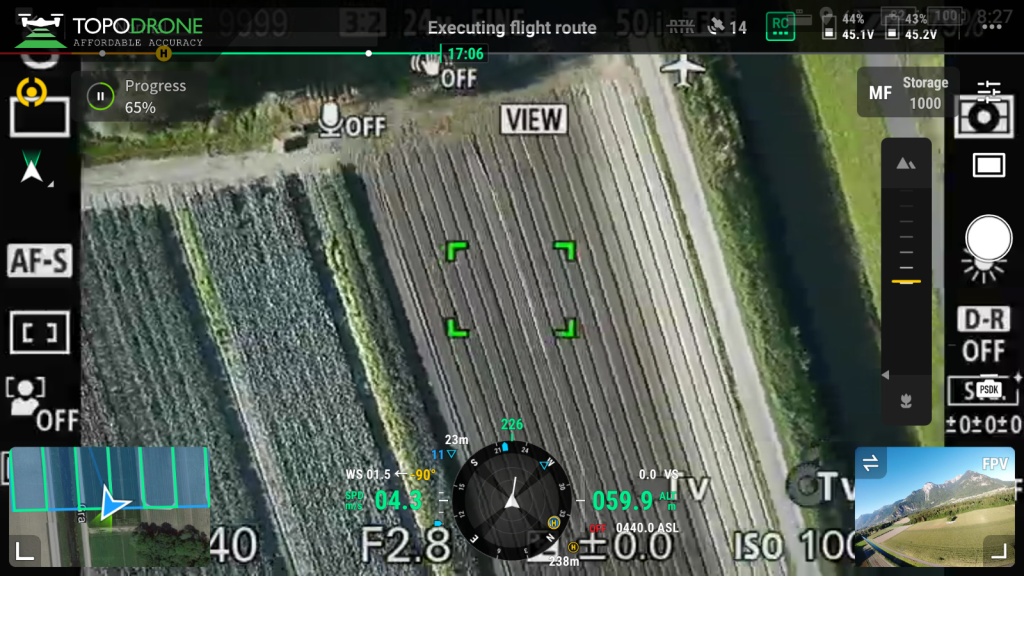

Рис. 5. Поддержка передачи видео в DJI Pilot App.

НОВАЯ ЖИЗНЬ ДЛЯ ДРОНОВ DJI MATRICE 200/210 V2 И РАСШИРЕНИЕ ВОЗМОЖНОСТЕЙ DJI MATRICE 300 RTK

Высокотехнологичные камеры TOPODRONE P24 и P61 позволяют пользователям DJI Matrice 200/210 V2 вывести возможности имеющихся в наличии дронов на новый уровень качества изображений, разрешения и продуктивности.

Теперь Вам нет необходимости заменять Ваш проверенный временем беспилотник DJI Matrice 200/210 V2 из-за отсутствия поддержки новых типов камер производителем DJI.

ДОСТУПНОСТЬ

На сегодняшний день камера TOPODRONE P24 является самой доступной по цене для дронов DJI Matrice 200/210 V2 и DJI Matrice 300 RTK. Благодаря интегрированной PPK системе TOPODRONE вы сможете выполнять высокоточную фотограмметрическую обработку, создавать ортофотопланы и трехмерные модели, сократив значительно затраты на закупку оборудования, что немаловажно для многих компаний в это нелегкое время.

УНИВЕРСАЛЬНОСТЬ

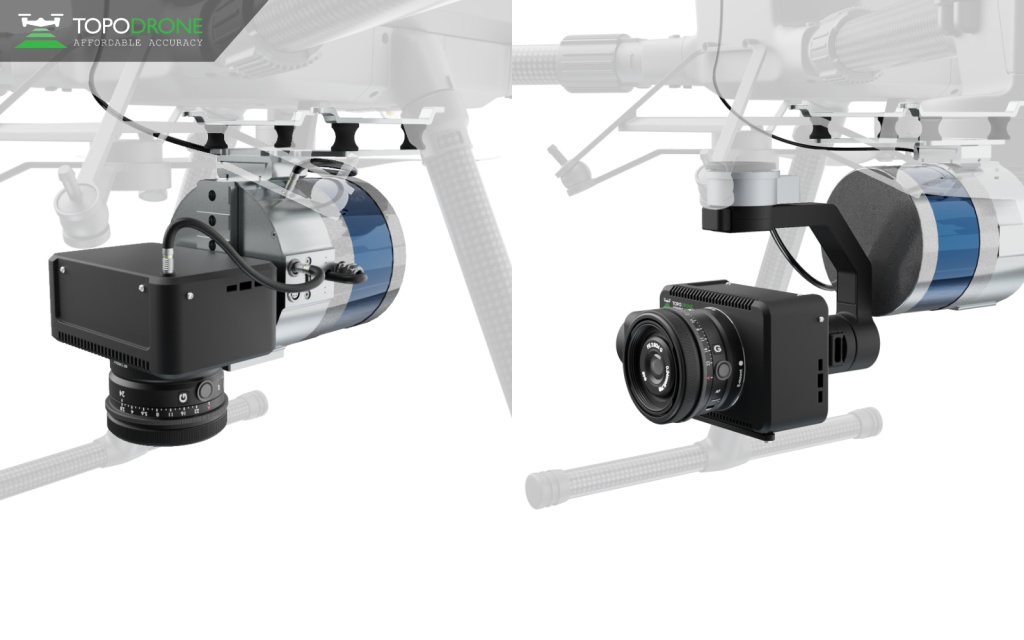

Рис. 6. Варианты интеграции камер.

Следует отметить высокую степень универсальности решения TOPODRONE.

Профессиональные камеры TOPODRONE P24 и P61 могут быть установлены на 3-х осевой подвес, либо интегрированы совместно с лазерными сканерами TOPODRONE.

Благодаря широкому углу обзора 18 и 24 мм объективов, аэрофотоснимки охватывают ту же площадь, что и лазерный сканер.

Это позволяет повысить скорость выполнения работ и получать раскрашенные в реальные цвета облака точек ВЛС с одного полета.

ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ ДЛЯ КАРТОГРАФИРОВАНИЯ БОЛЬШИХ ТЕРРИТОРИЙ

Одновременно хотим обратить Ваше внимание на высокую продуктивность камеры TOPODRONE P61 совместно с объективами с фокусным расстоянием с 18 или 24 мм, что позволяет покрывать более 1 кв. км за один полет с высоты 120 метров.

При этом количество снимков будет значительно меньше, чем при съемке камерой DJI Zenmuse P1, что ускоряет время выполнения полевых и камеральных работ в несколько раз.

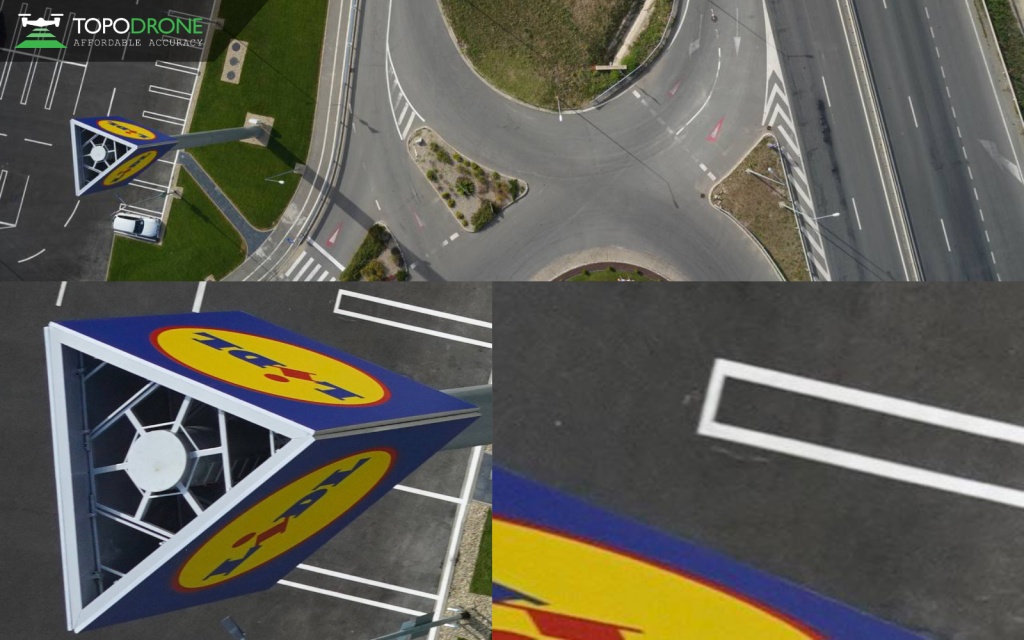

Рис. 7. Материалы аэрофотосъемки камерой TOPODRONE P61, полученные фирмой BDS Topografie (Румыния), показывают отличное качество изображений и высокое разрешение, благодаря широкому динамическому диапазону сенсора SONY.

Таблица 1. TOPODRONE P61, DJI Zenmuse P1, DJI Phantom 4 Pro v2.0 – площадь покрытия одним кадром и разрешение снимков с высоты 100 метров.

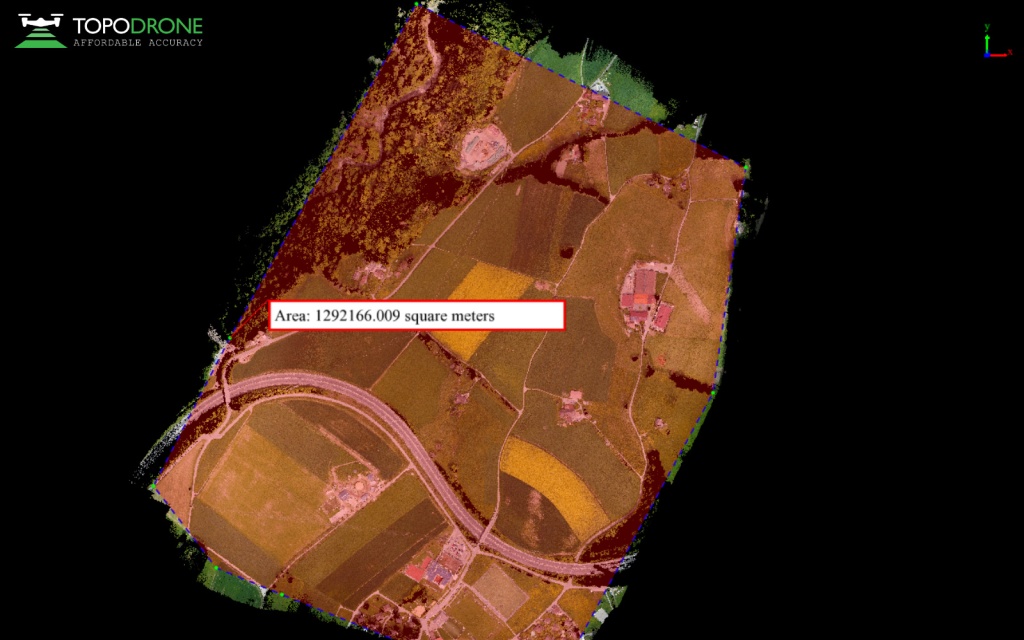

Рис. 9. Трехмерная модель местности на площадь более 1.2 кв. км, полученная за один полет с высоты 120 метров.

МУЛЬТИСПЕКТРАЛЬНАЯ СЪЕМКА

Как мы говорили ранее, камеры TOPODRONE совместимы с 4, 10 и 14 канальными мультиспектральными объективами AGROWING.

Благодаря возможности передачи видео теперь вы сможете отслеживать в реальном режиме времени как выполняется мультиспектральная съемка, что немаловажно для полетов на низкой высоте.

Рис. 10. Мониторинг сельскохозяйственных угодий камерой TOPODRONE P61 c мультиспектральным объективом.

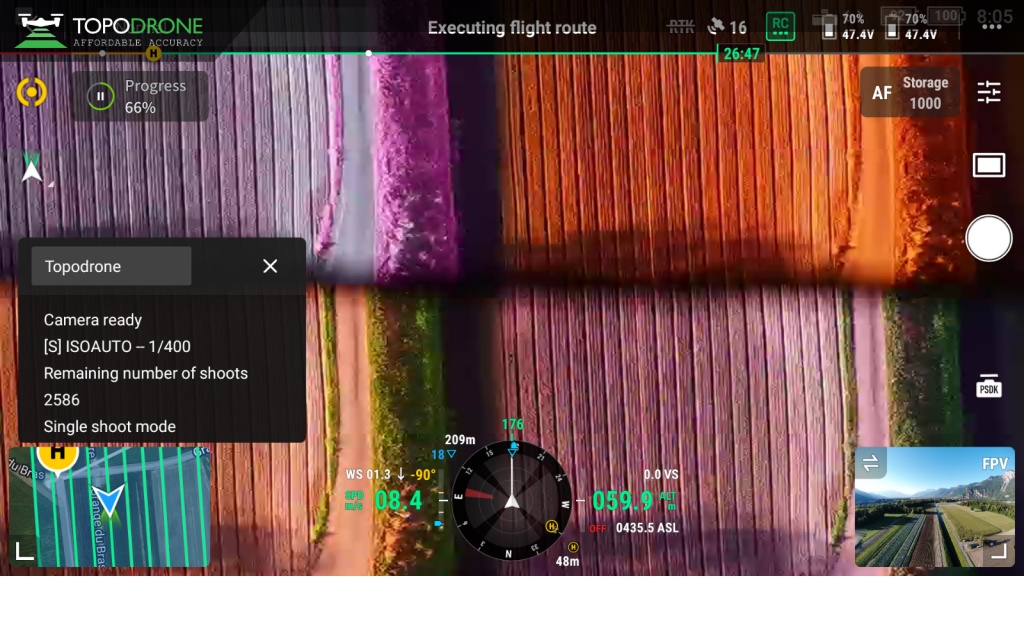

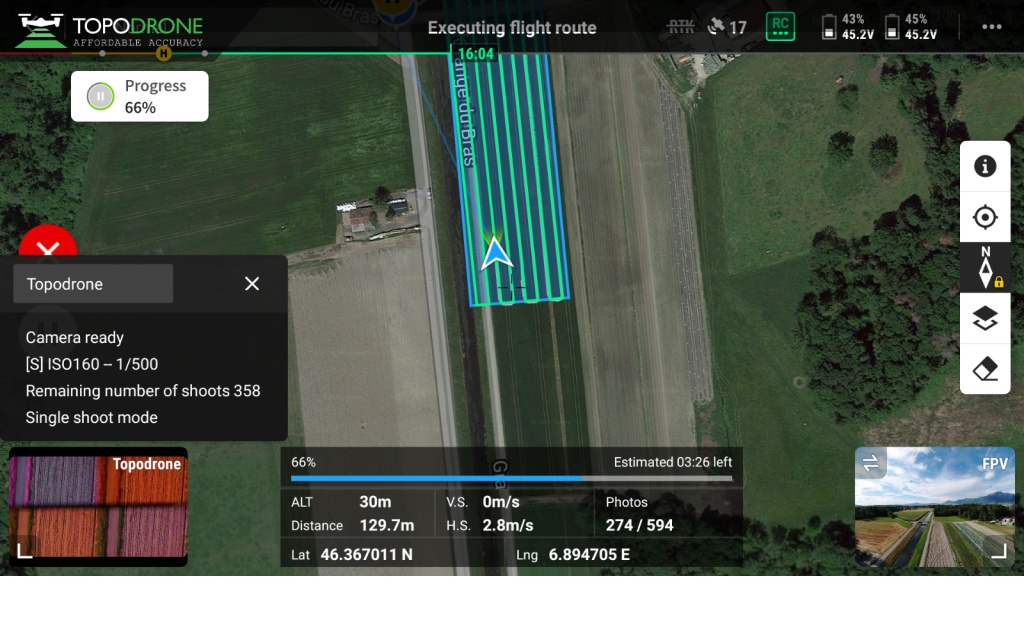

Рис. 11. Мониторинг сельскохозяйственных угодий камерой TOPODRONE P61 c мультиспектральным объективом, отображение состояние камеры и передача видео в реальном режиме времени.

Рис. 12. Мониторинг сельскохозяйственных угодий камерой TOPODRONE P61 c мультиспектральным объективом, отображение состояние камеры и передача видео в реальном режиме времени.

ВЫСОКАЯ ТОЧНОСТЬ ФОТОГРАММЕТРИЧЕСКОЙ ОБРАБОТКИ

Для высокоточной фотограмметрической обработки данных аэрофотосъемки Вам необходимо всего лишь скопировать снимки и ГНСС данные в одну папку, запустить ПО TOPODRONE Post Processing (TPP), добавить их в программное обеспечение совместно с файлом rinex базовой станцией и нажать кнопку Старт.

ПО TPP выполнит автоматическую постобработку ГНСС измерений и добавит высокоточные координаты в EXIF теги RGB или мультиспектральных изображений.

После этого Вам необходимо добавить снимки в любое фотограмметрическое программное обеспечение: Metashape, PIX4Dmapper, 3Dsurvey, и выполнить автоматическую аэротриангуляцию.

В результате вы получите блок геопривязанных изображений с точностью 2-5 см в плане и по высоте.

Следующим шагом вы можете построить высокоточную трехмерную модель местности и ортофото в RGB и мультиспектральных диапазонах.

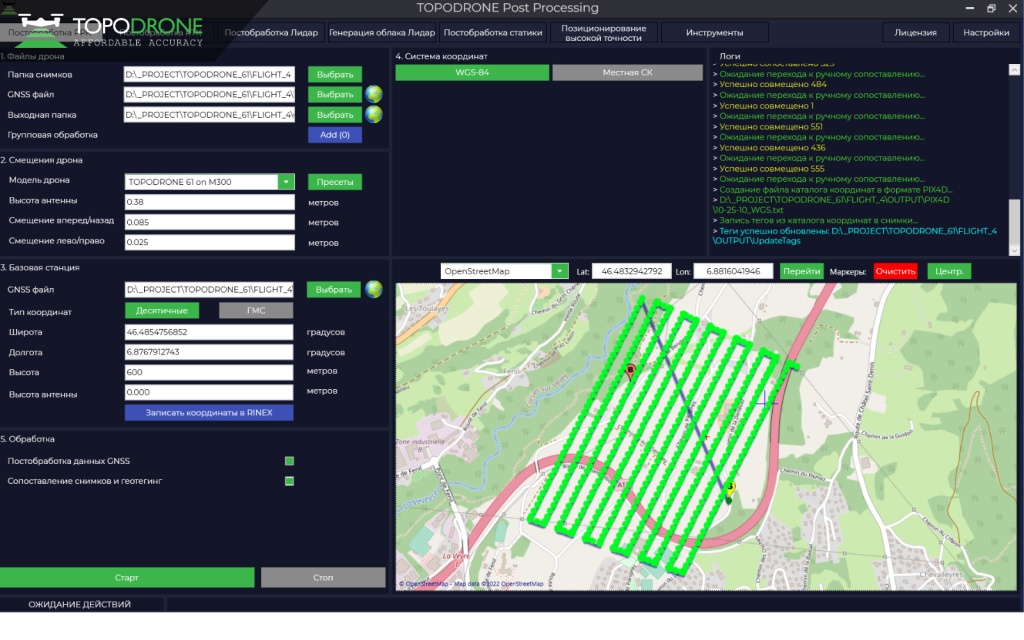

Рис. 13. Постобработка ГНСС данных в TOPODRONE Post Processing.

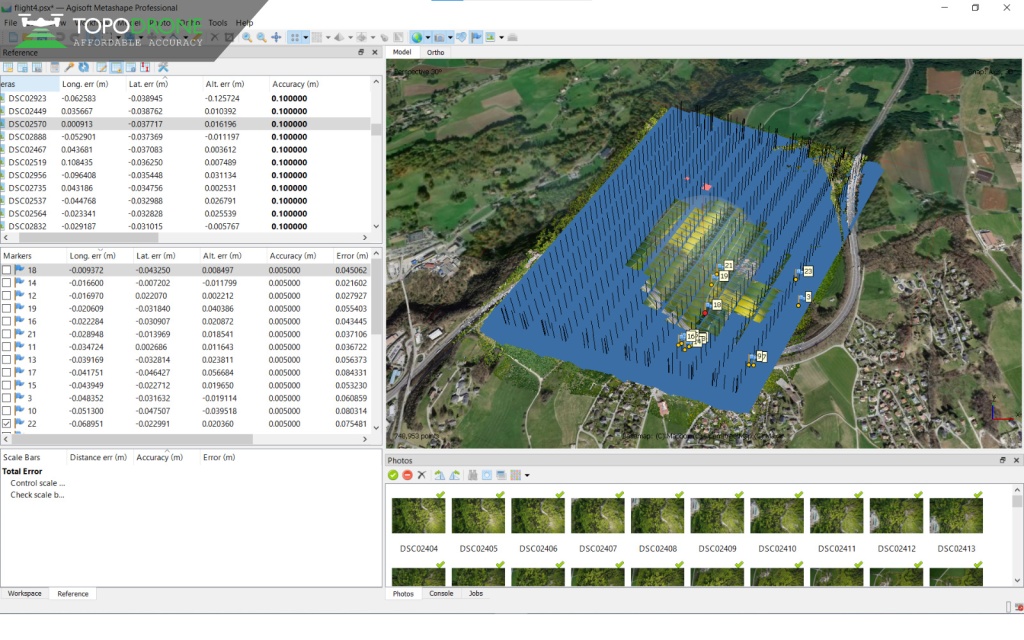

Рис. 14. Фотограмметрическая обработка с точностью 3-5 см по x,y,z.

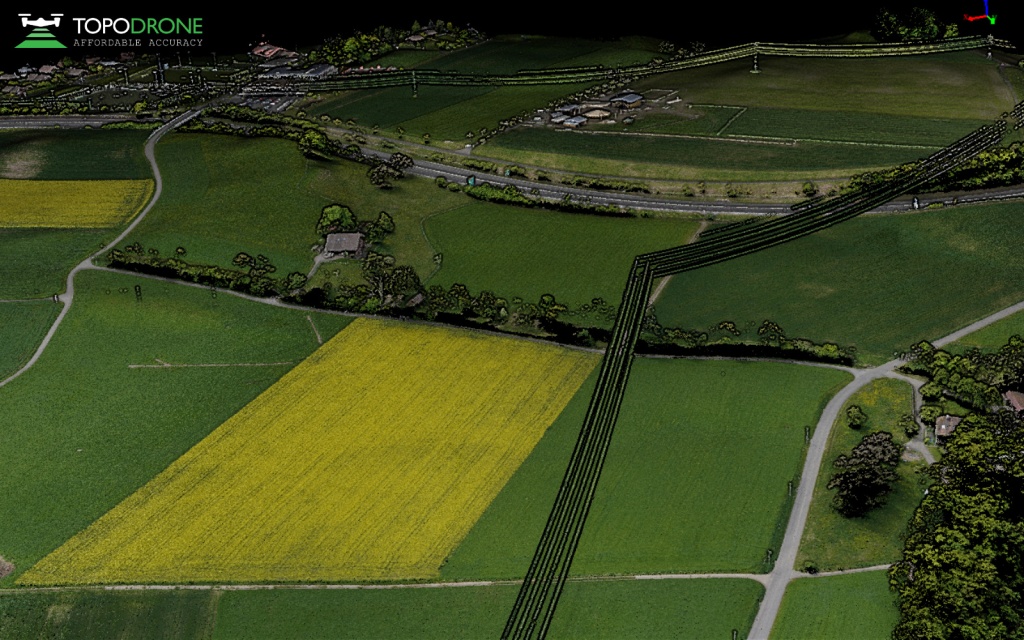

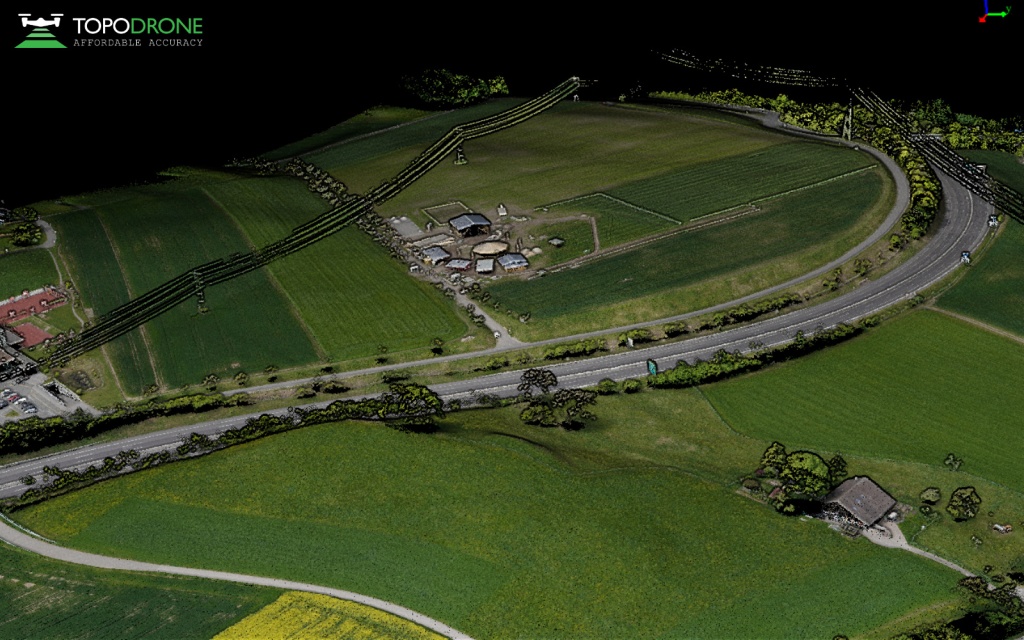

Рис. 15. Высоко детальное облако точек с высоты съемки 120 метров, отображающее опоры ЛЭП и провисы проводов.

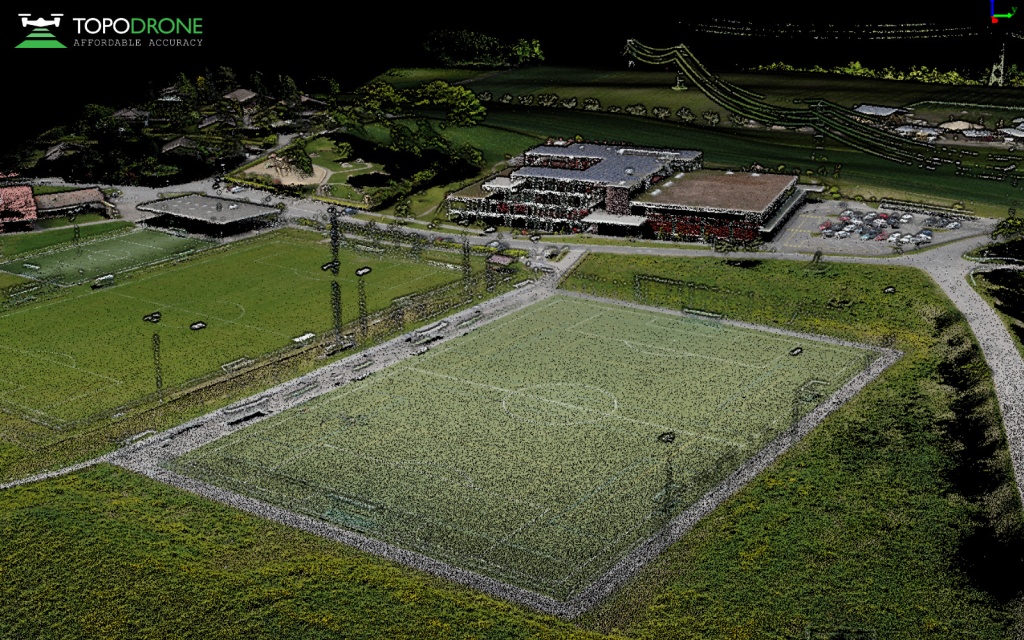

Рис. 16. Высоко детальное облако точек с высоты съемки 120 метров, отображающее столбы и ограждения.

Рис. 17. Высоко детальное облако точек с высоты съемки 120 метров, отображающее опоры ЛЭП и провисы проводов.

Рис. 18. Высоко детальное облако точек с высоты съемки 120 метров, отображающее столбы и ограждения.

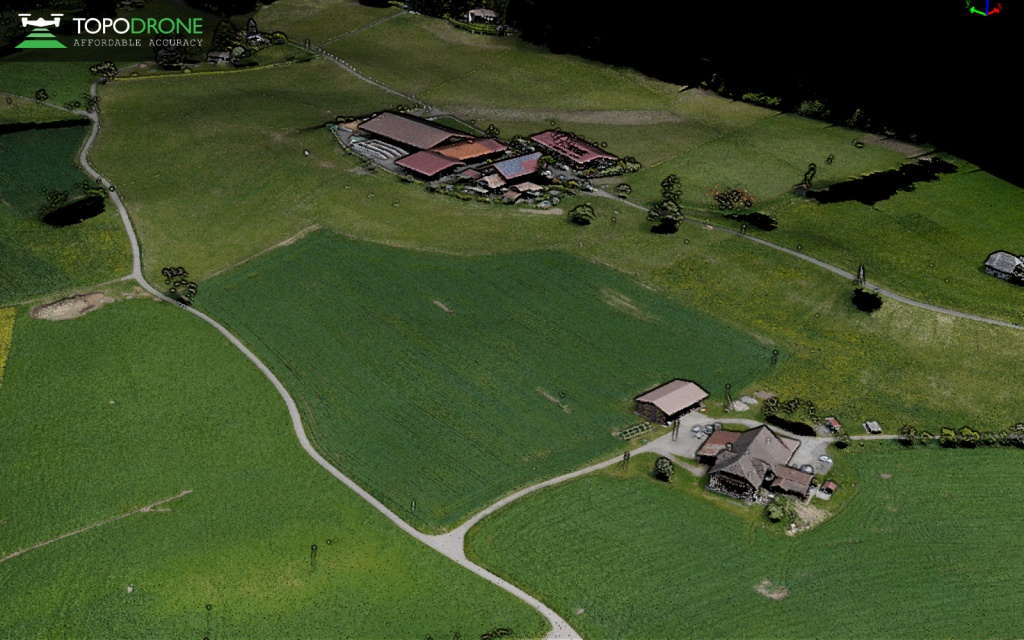

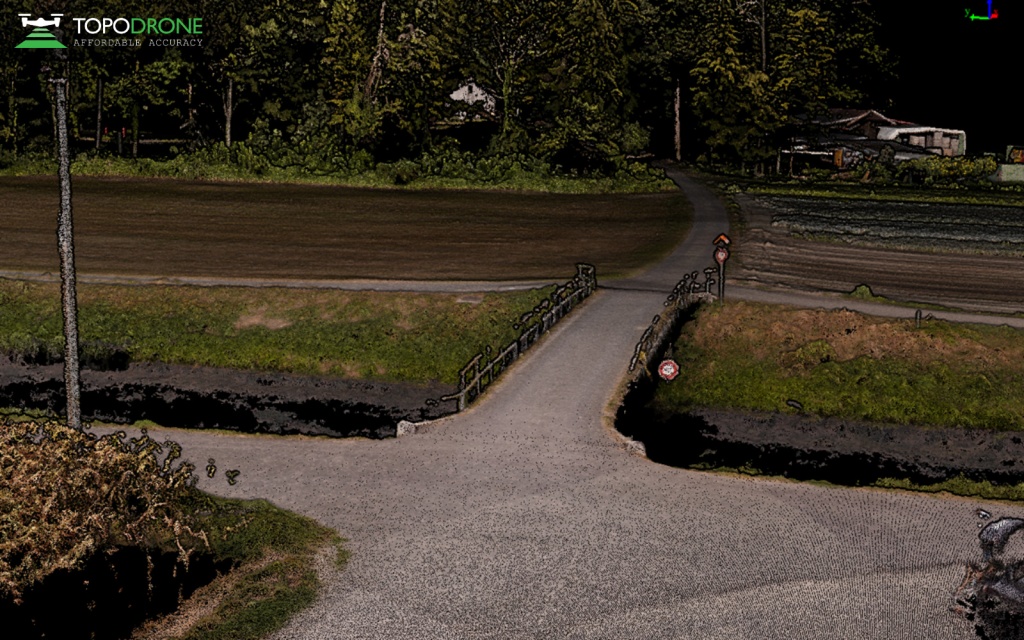

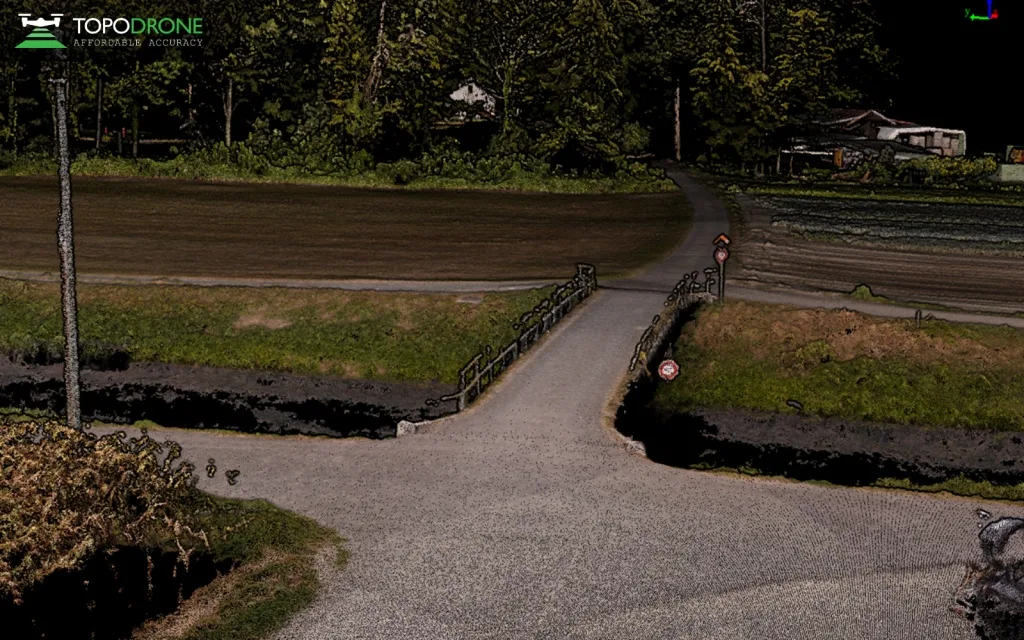

Рис. 19. Высоко детальное облако точек с высоты съемки 60 метров, отображающее столбы и ограждения.

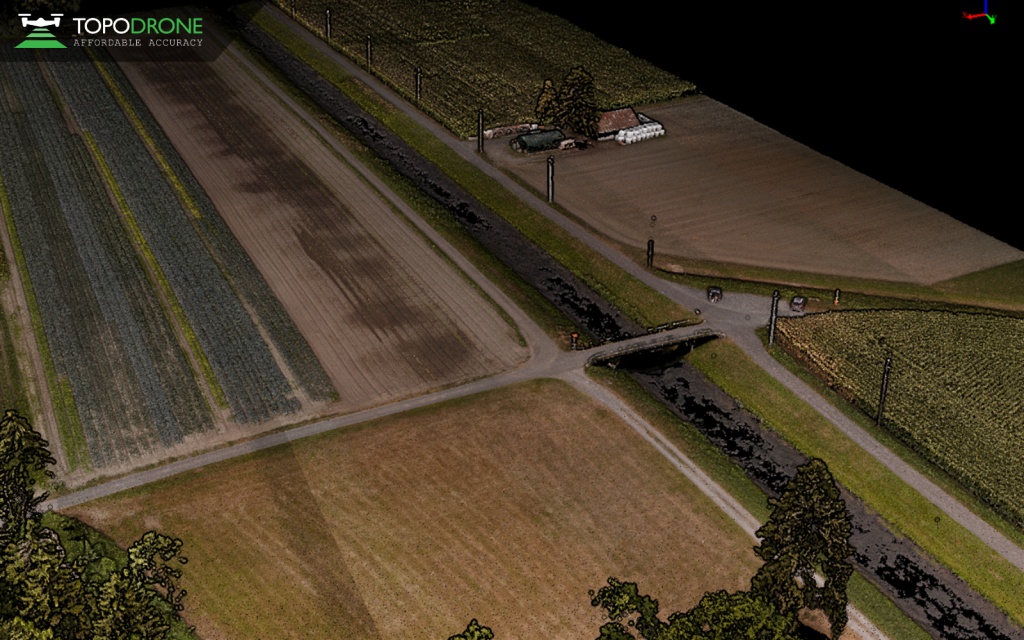

Рис. 20. Высоко детальное облако точек с высоты съемки 60 метров.

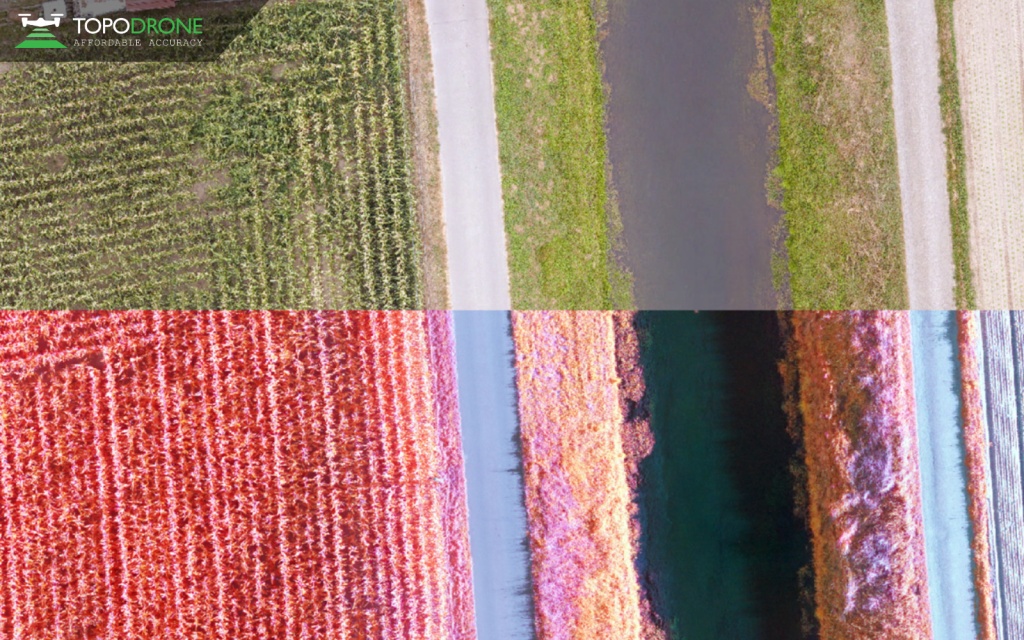

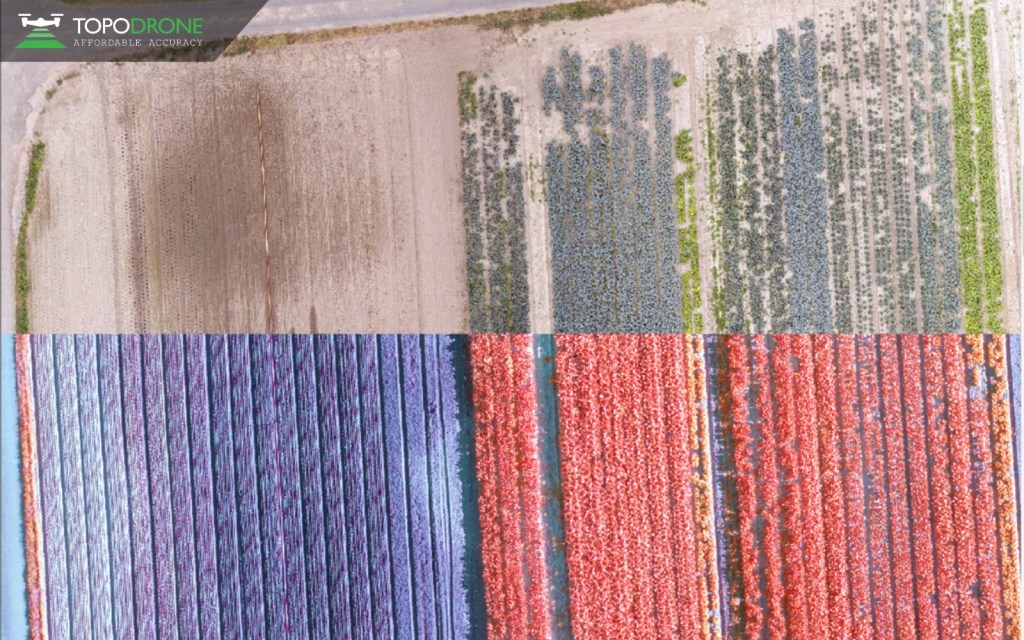

Рис. 21. Совмещение ортофотомозаик в видимом и инфракрасном диапазонах.

Рис. 22. Совмещение ортофотомозаик в видимом и инфракрасном диапазонах.

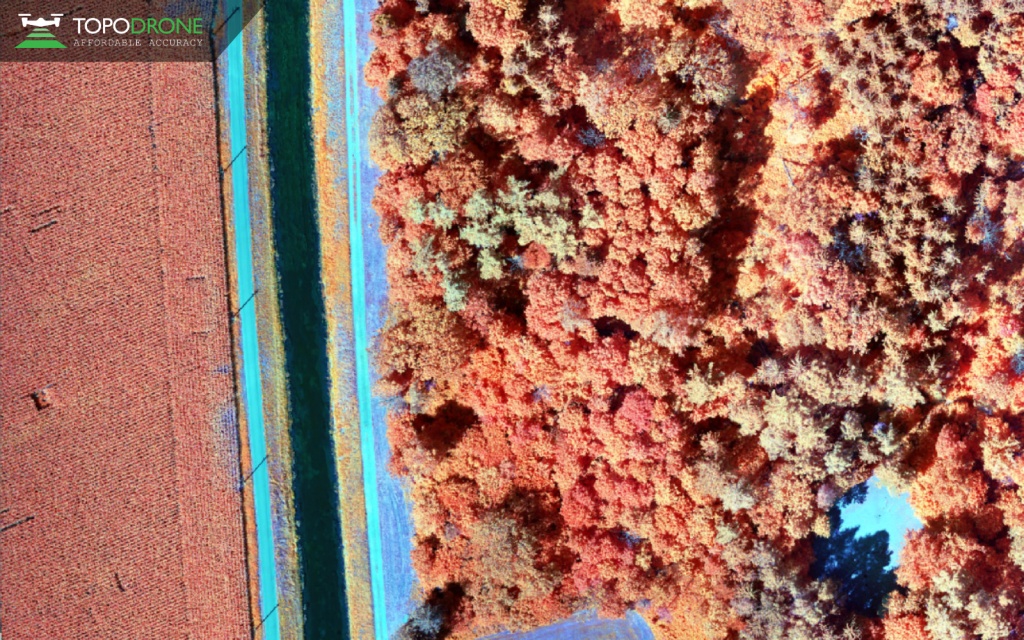

Рис. 23. Мультиспектральная ортофотомозаика лесной территории.
