ФОТОГРАММЕТРИЯ ДЛЯ ЛАНДШАФТНОГО ПРОЕКТИРОВАНИЯ И БЛАГОУСТРОЙСТВА

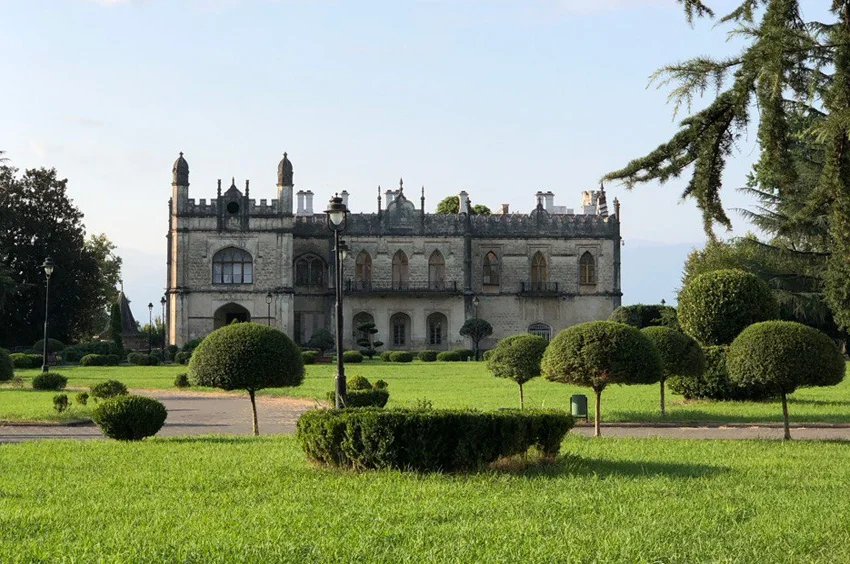

Старинный дворец Дадиани

Дворец Дадиани в Зугдиди — выдающийся архитектурный памятник XIX века, построенный в неоготическом стиле с элементами грузинской, русской, исламской и тюдоровской архитектуры, по проекту английского архитектора Эдвина Райса. Комплекс служит музеем с коллекцией около 41 000 экспонатов, включая артефакты рода Дадиани и реликвии, связанные с Наполеоном Бонапартом.

Команда TOPODRONE выполнила первичную обзорную фотограмметрическую съемку территории дворца Дадиани и прилегающего ботанического сада с использованием промышленного беспилотного комплекса DJI Matrice 350 с камерой TOPODRONE P24 и модулем PPK.

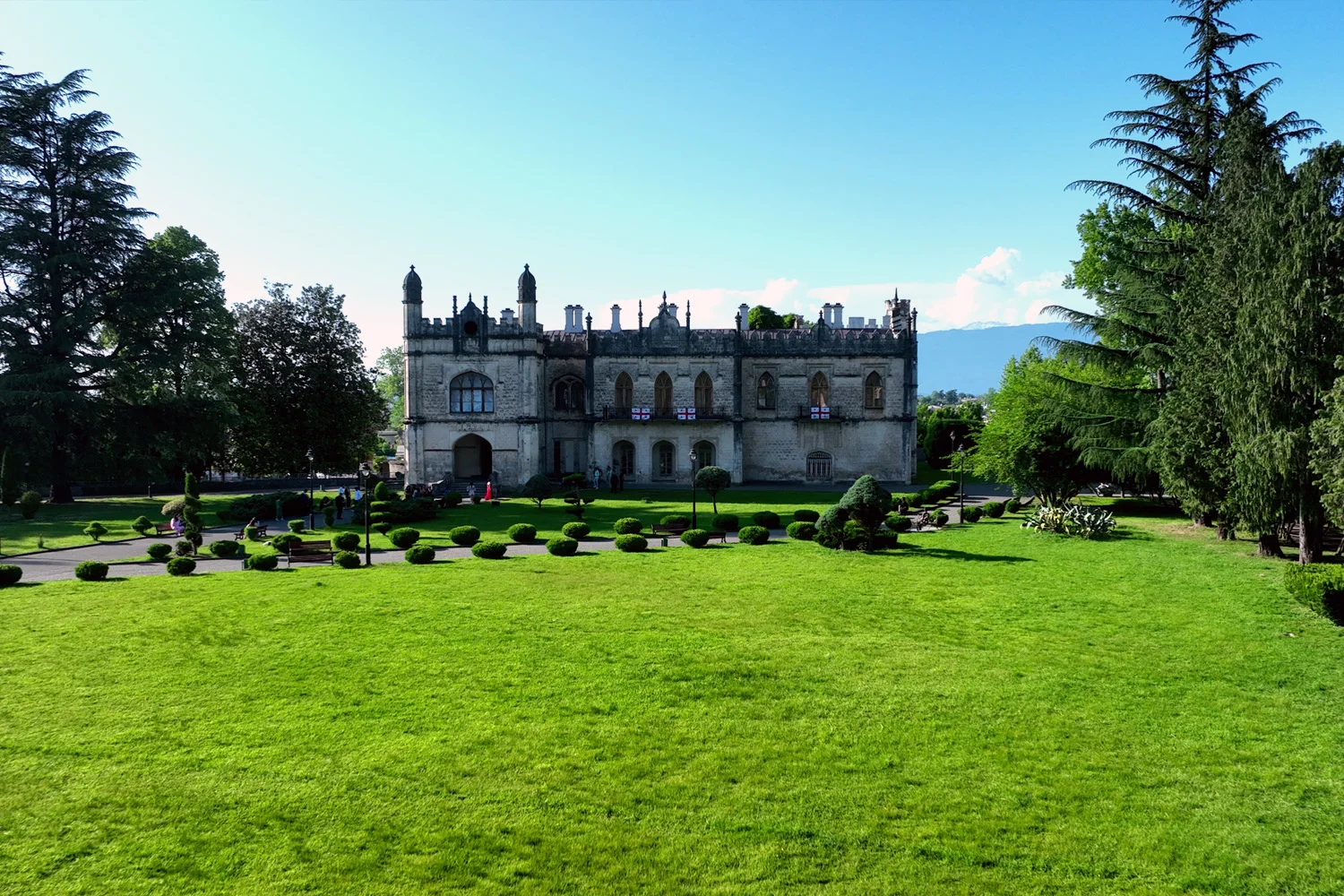

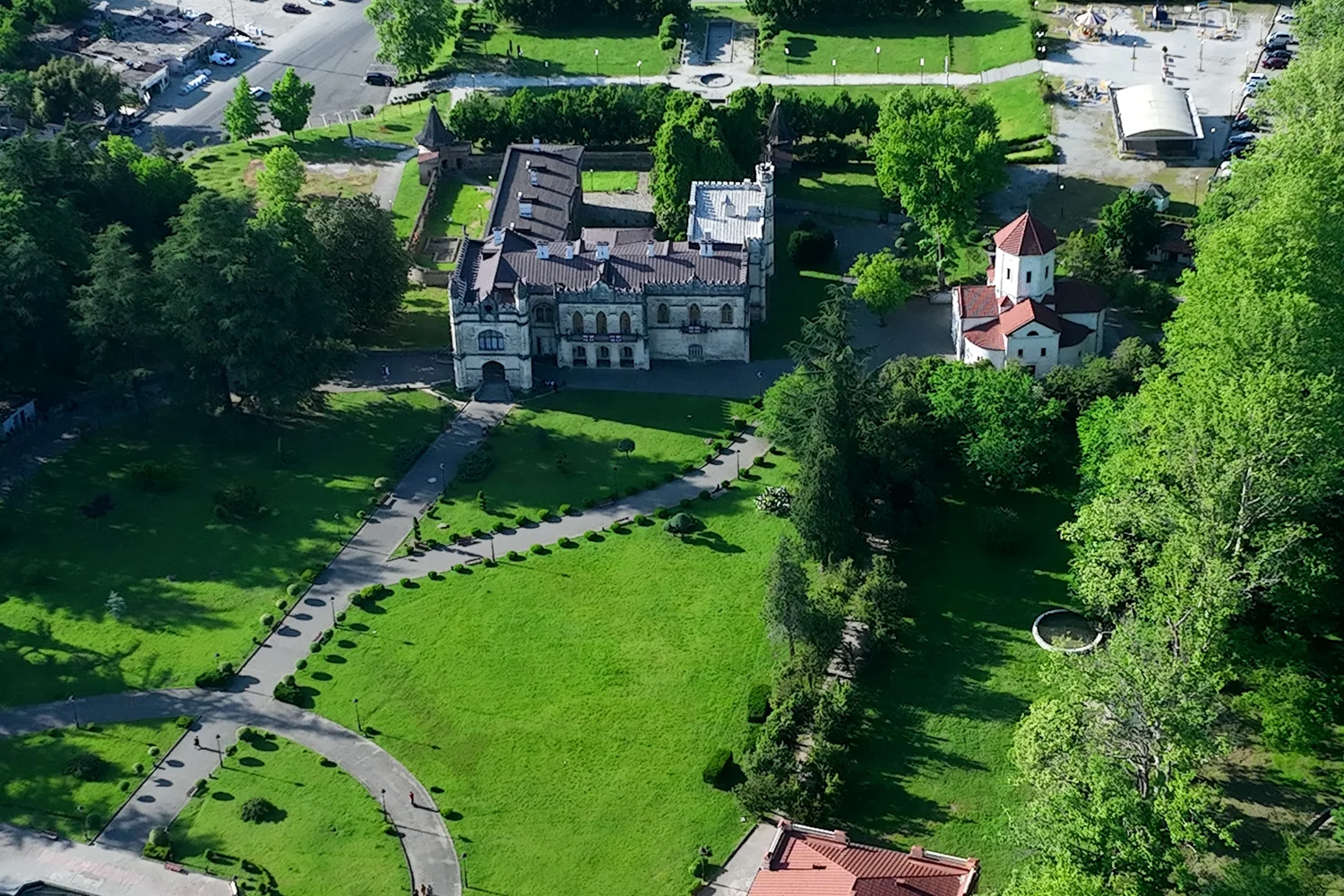

Изображения 2-4. Съемка дворца Дадиани с беспилотника

Фотограмметрия и BIM для современного ландшафта

Фотограмметрия — это мощный инструмент для современного ландшафтного дизайнера, работающего с историческими или сложными объектами. Технология позволяет создавать точные и фотореалистичные 3D-модели строений и территории на основе серии обычных фотографий.

Таким образом, BIM-технология в широком понимании — это комплексный процесс формирования и управления информационной моделью объекта в цифровой среде. В ней отражены все аспекты проекта: от рельефа и инженерных коммуникаций до элементов благоустройства, озеленения и зон общественного пользования.

В ландшафтном дизайне BIM становится инструментом для:

• точного анализа территории (уклоны, водоотвод, инсоляция);
• планирования размещения дорожек, зеленых зон, малых архитектурных форм;
• интеграции информации об уходе за растениями, поливе, освещении и инфраструктуре;
• контроля жизненного цикла проекта — от концепции до эксплуатации.

Изображение 6. Жизненный цикл BIM в ландшафтном дизайне.

Таким образом, технология BIM помогает «строить» не только здания, но и гармоничные, устойчивые ландшафты, где проект просчитывается дважды: сначала в цифровом виде, а затем реализуется на местности.

Роль обзорной модели в цифровом проектировании ландшафта

Обзорная 3D-модель территории дворца Дадиани выполняет функции первичного цифрового архива, фиксируя топографические и пространственные характеристики территории. Модель позволяет проводить предварительный анализ рельефа, выявлять потенциальные зоны изменений и минимизировать риск ошибок при детализированной съемке.

Фотограмметрия с беспилотного комплекса DJI Matrice 350 + P24 + PPK обеспечивает создание облаков точек, ортофотоплана и базовой текстурированной модели рельефа. Съемка позволяет охватить всю территорию, включая труднодоступные участки ботанического сада, что обеспечивает полное пространственное представление без постоянного присутствия специалистов.

Обзорная модель интегрируется с другими источниками геопространственных данных: наземными измерениями или воздушным лазерным сканированием. Объединение разных источников формирует единый цифровой каркас территории, готовый для интеграции в GeoBIM. Проверка точности координат по опорным точкам обеспечивает надежность и корректность последующих проектных решений.

GeoBIM — это расширение классической BIM-технологии на геопространственные данные. GeoBIM позволяет объединять цифровые модели рельефа, инженерные сети, инфраструктуру, объекты ландшафта и растительность в единую информационную среду, обеспечивая комплексное управление территорией, поддержку анализа и проектирования на всех стадиях жизненного цикла объекта.

Обзорная 3D-модель представляет собой рабочий инструмент для планирования развития ландшафтной зоны и закладывает основу для долгосрочного сохранения историко-культурного наследия дворца Дадиани.

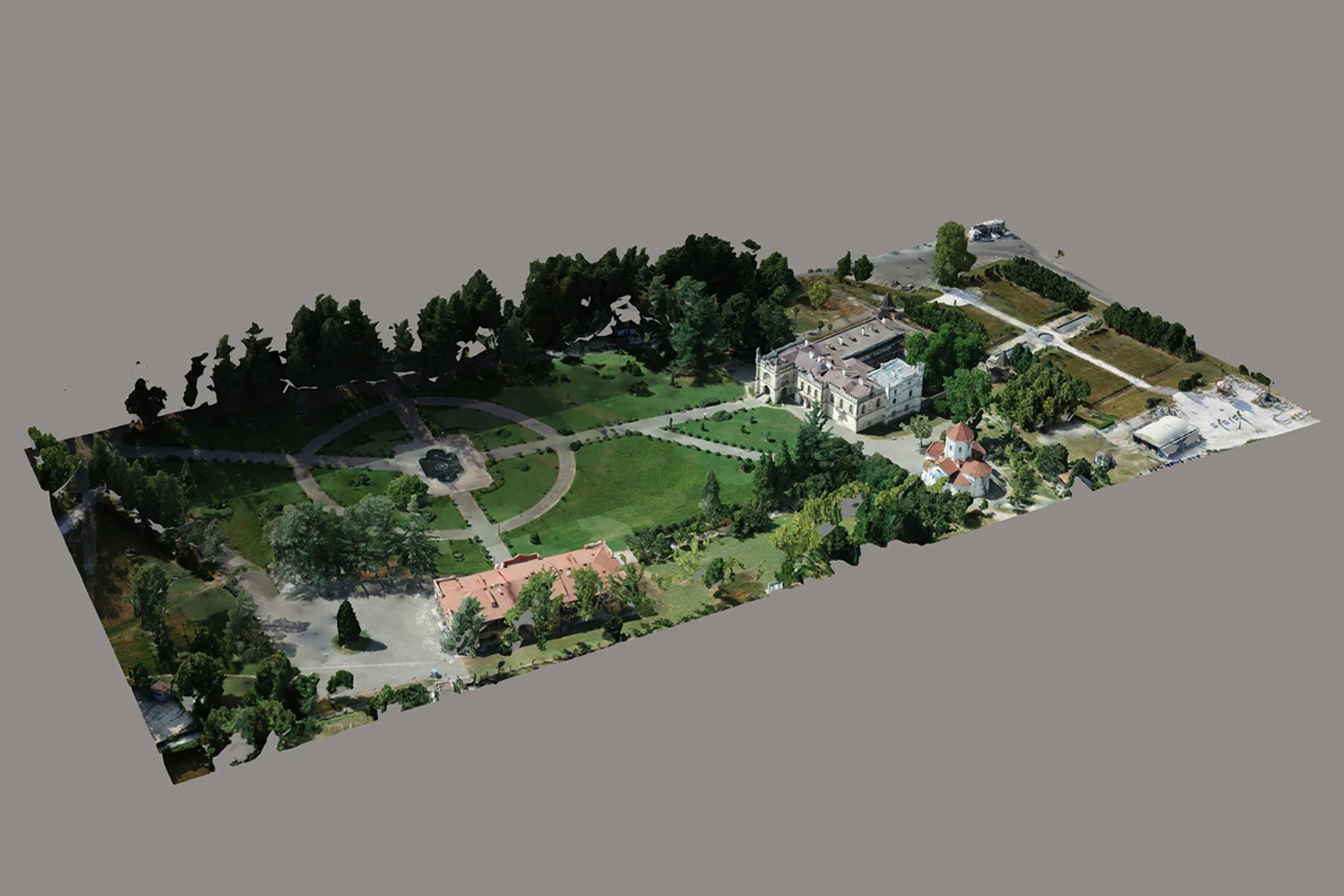

Изображения 7-9. Цифровой архив - обзорная 3D модель дворца Дадиани на основе фотограмметрии

Потенциал для развития территории дворца

Цифровая 3D-модель территории дворца Дадиани открывает значительные возможности для долгосрочного развития и управления ботаническим садом. Она позволяет:

• Интегрировать данные в ландшафтный BIM/H-BIM — объединять геометрические модели рельефа с информацией о растениях, системах полива, дорожках, освещении и малых архитектурных формах, создавая единый цифровой объект для управления.
• Обеспечивать образовательные и туристические проекты — на основе точной модели можно создавать виртуальные туры, интерактивные экскурсии и визуализации будущих изменений, делая сад доступным для широкой аудитории.
• Мониторить изменения во времени — повторные фотограмметрические съемки позволяют отслеживать рост деревьев, состояние газонов и водоемов, а также оценивать влияние сезонных изменений и мероприятий по уходу.
• Разрабатывать стратегию устойчивого развития — цифровая модель помогает принимать решения, которые сохраняют историко-культурный контекст, при этом оптимизируя уход за растениями, планируя новые элементы и улучшая инфраструктуру сада.

Таким образом, 3D-модель становится не только инструментом проектирования, но и средством системного управления и долгосрочного сохранения историко-ландшафтного наследия дворца Дадиани.

Методика съемки территории дворца Дадиани с использованием PPK

Фотограмметрическая съемка территории дворца Дадиани и прилегающего ботанического сада проводилась в условиях, где использование наземного оборудования было ограничено. Для работы применялся промышленный беспилотный комплекс:

Такой комплекс позволяет получать трехмерные облака точек (ЦМР, ЦММ) всей территории дворца и сада, которые служат основой для анализа рельефа, планирования ландшафтных объектов и интеграции в цифровые системы управления.

Обработка данных и итоговые материалы

Собранные фотограмметрические данные территории дворца Дадиани и ботанического сада были обработаны в программном обеспечении Agisoft Metashape, одном из ведущих решений для промышленной фотограмметрии.

В результате получены:

• Текстурированная 3D-сетка — фотореалистичная модель рельефа, дорожек, клумб, водоемов и зеленых насаждений.
• Облако точек — высокоточная пространственная информация для анализа рельефа, деревьев и архитектурных элементов.
• Метрически точная модель — облако точек, готовое к интеграции в цифровые системы управления ландшафтом и ландшафтный BIM.

Видео 1. Обзорная 3D-модель дворца Дадиани в Зугдиди

Вывод
