Сегодня, продолжая цикл публикаций по возможностям применения данных воздушного лазерного сканирования, мы ответим на следующие насущные вопросы:
- Какое оборудование лучше использовать для выполнения топографической съемки в лесу?
- Какова его производительность?
- Сколько гектар топографической съемки возможно выполнить за день?
Для ответа на эти важные для каждого геодезиста и изыскателя вопросы мы хотим поделиться с Вами результатами воздушного лазерного сканирования, выполненного командой TOPODRONE совместно с компанией BDS TOPOGRAFIE, Румыния.
Ниже будут представлены образцы облака точек, полученные лазерным сканером TOPODRONE LIDAR 100 LITE, установленным на борту квадрокоптера DJI MATRICE 210 RTK. В паре с LiDAR одновременно работала цифровая камера DJI X4S.
Рис. 1. TOPODRONE LIDAR 100 LITE установленный на борт DJI M210 и интегрированный с камерой X4S.
Для обеспечения высокоточной постобработки ГНСС измерений была использована базовая станция EMLID REACH RS2, работавшая в статическом режиме на точке с известными координатами. Для контроля результатов построения трехмерной модели был измерен ряд контрольных точек, хорошо распознаваемых на местности.

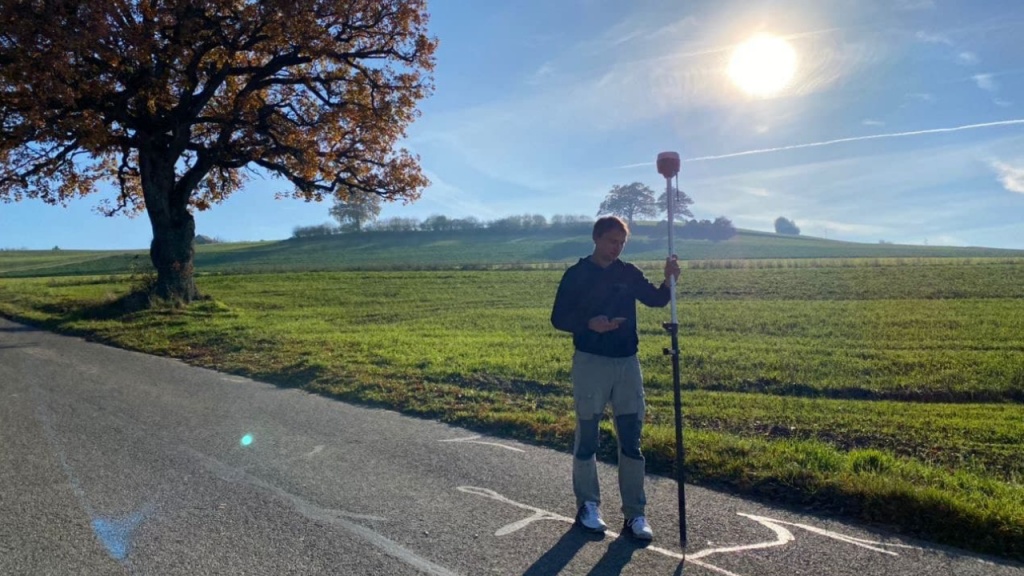

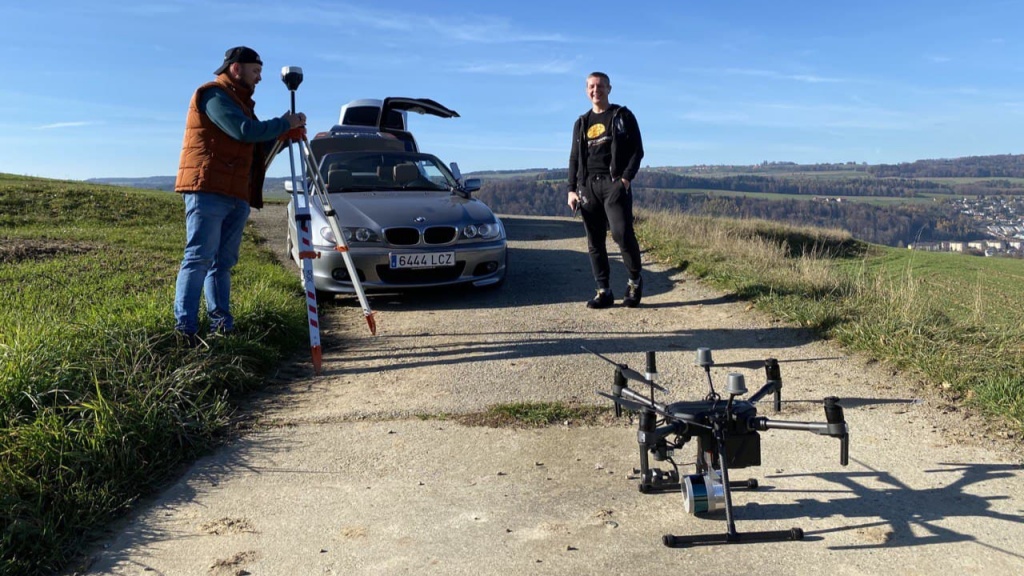

Рис. 2. Измерение контрольных точек.
Для планирования миссии воздушного лазерного сканирования и управления дроном использовалось профессиональное программное обеспечение UGCS PRO.

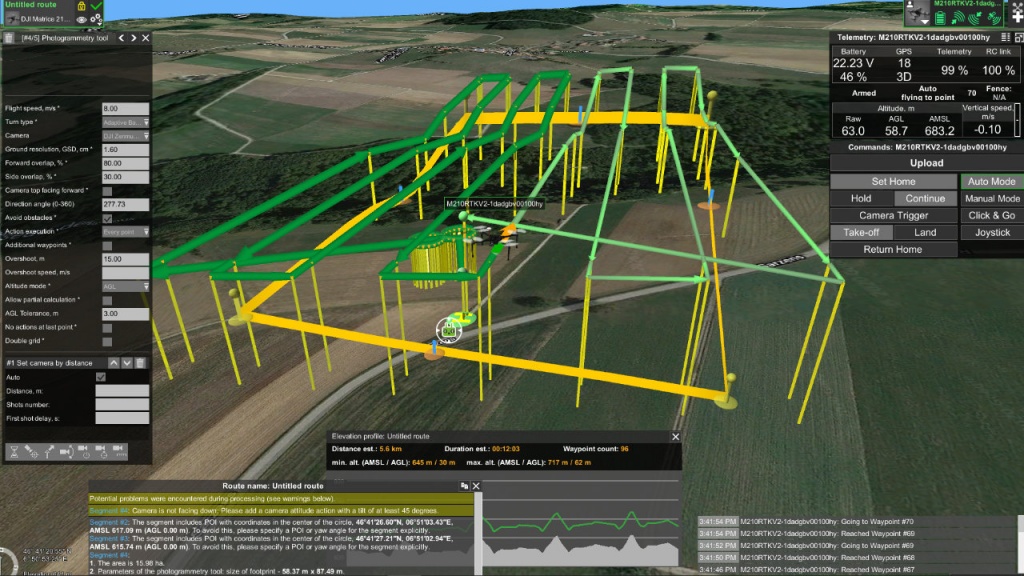

Рис. 3. Интерфейс программы UGCS PRO в ходе выполнения воздушного лазерного сканирования.
По завершению полета, который длился менее 20 минут, данные были скачаны на полевой ноутбук и после нехитрой камеральной обработки, этапы которой были подробно описаны в одной из наших предыдущих статей, в течение 1,5 часов были созданы ортофотоплан и трехмерная модель местности в виде облака точек, по результатам автоматической классификации выделена поверхность рельефа и построены горизонтали (Рис. 4-10) на район площадью порядка 40 Га.
Точность построения трехмерной модели местности проверялась по заранее измеренным контрольным точкам и составила 2-4 см по высоте и в плане (Рис. 11-12).
Таким образом, отвечая на вопрос о производительности TOPODRONE LIDAR 100 LITE, установленном на квадрокоптер DJI M200/210, можно смело утверждать, что данный комплект оборудования позволит выполнять лазерное сканирование и создание топографических планов местности масштаба до 1:500 на площадь порядка 300 – 600 Га территории, покрытой лесной растительностью. Это позволяет в десятки раз сократить сроки выполнения работ и окупить затраты на приобретение данного оборудования за один проект.

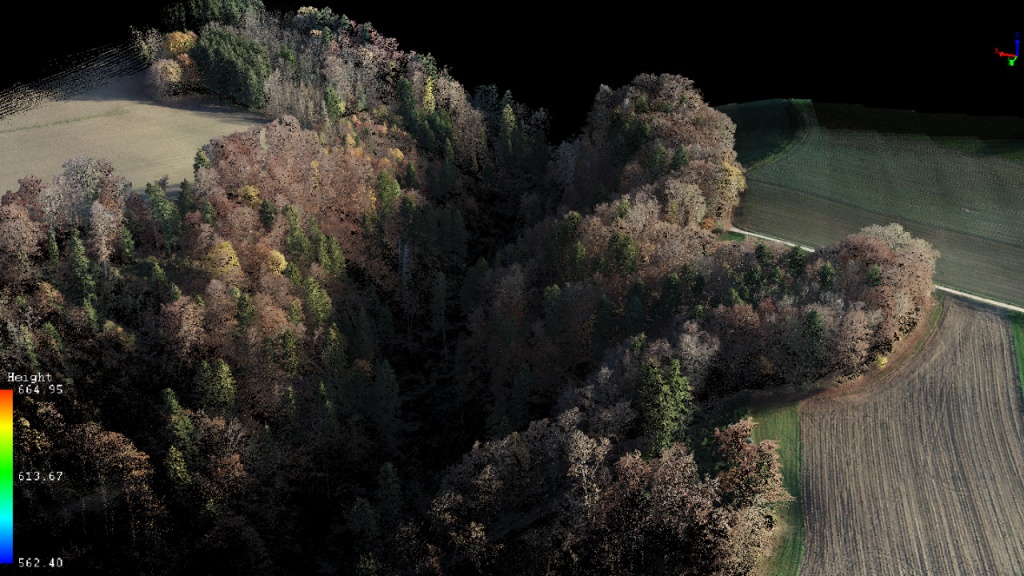

Рис. 4. Облако точек в RGB цветах.

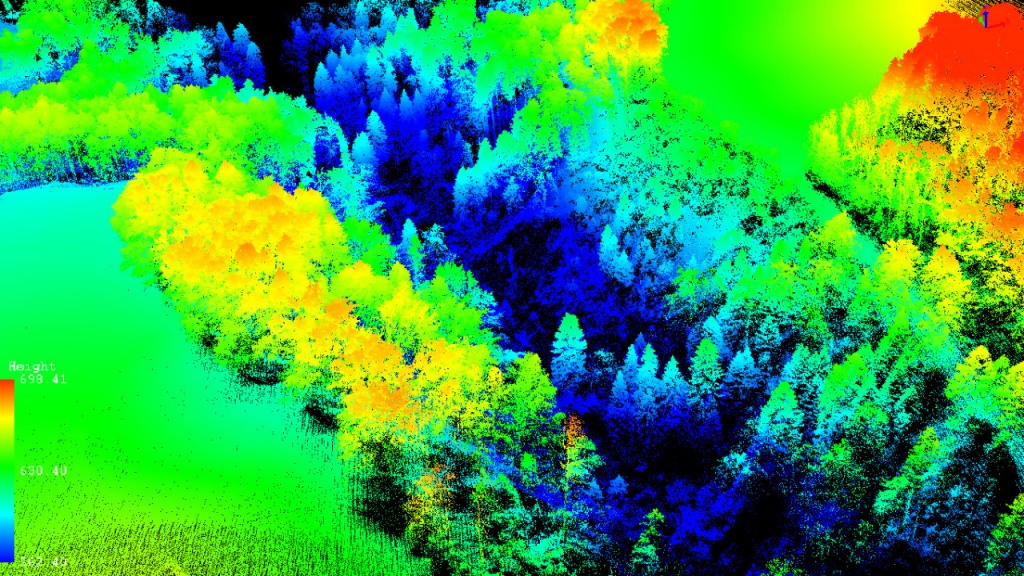

Рис. 5. Облако точек.

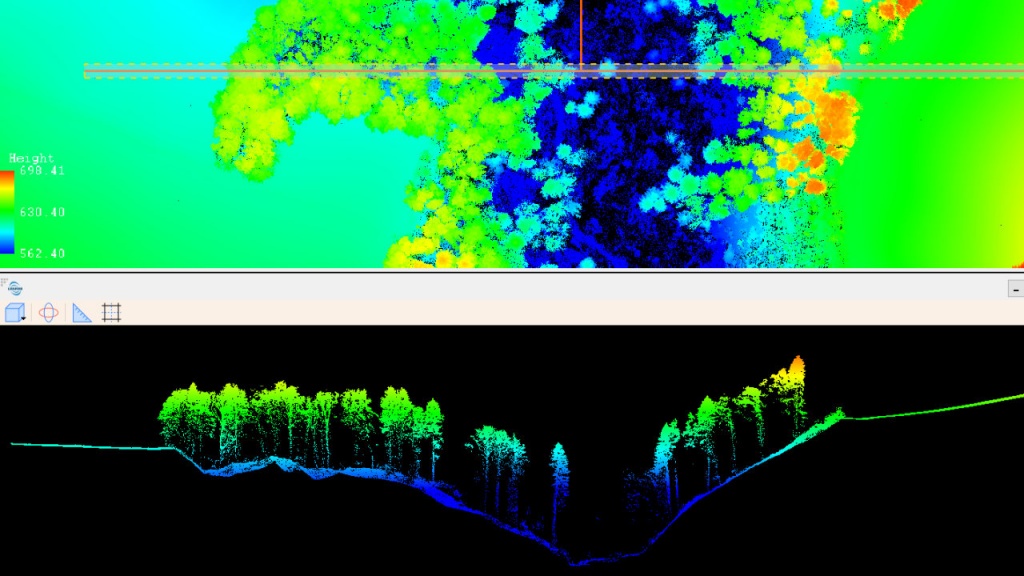

Рис. 6. Разрез облака точек, отображающий деревья и поверхность земли.

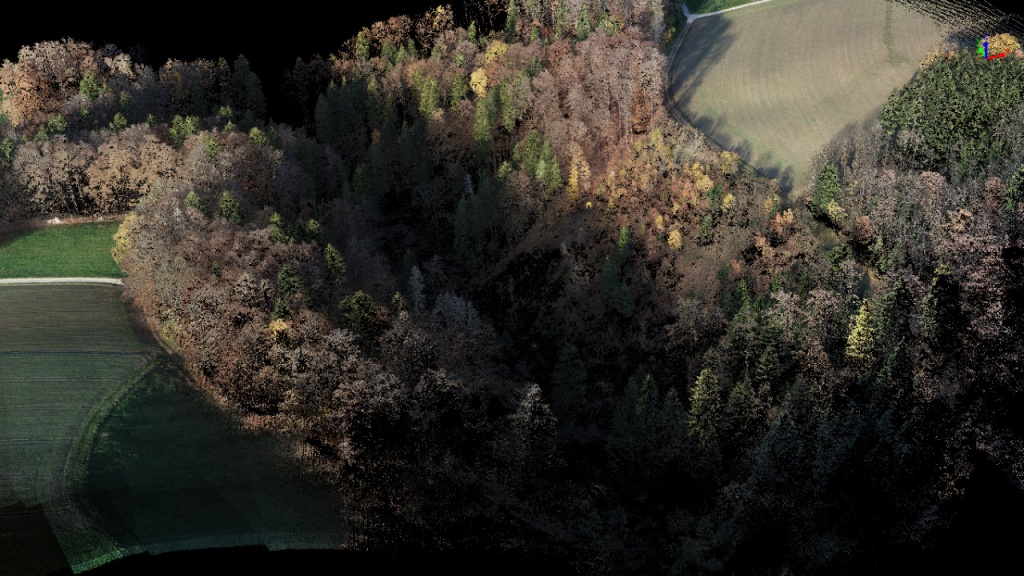

Рис. 7. Облако точек в RGB цветах.

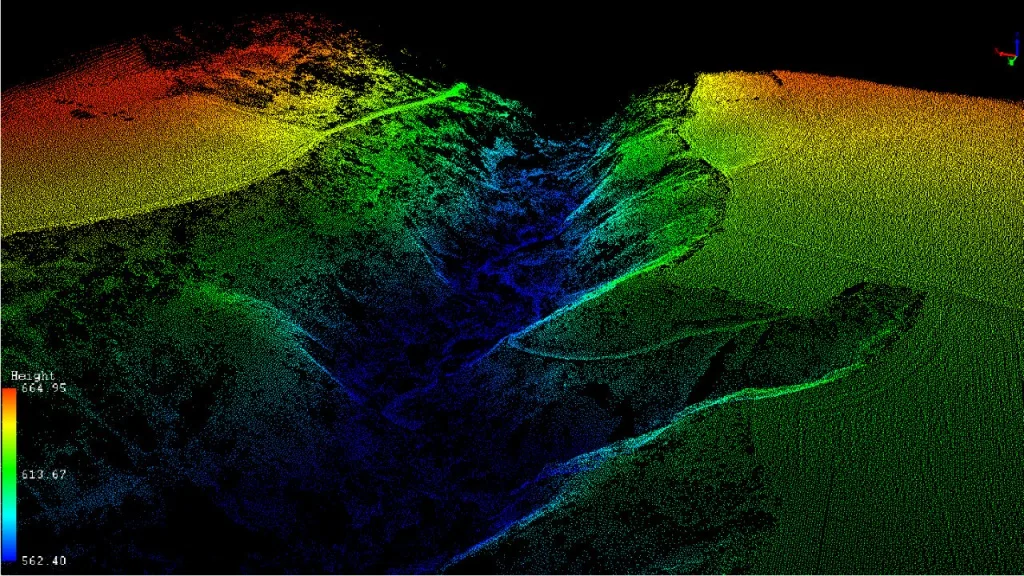

Рис. 8. Автоматически классифицированная поверхность рельефа.

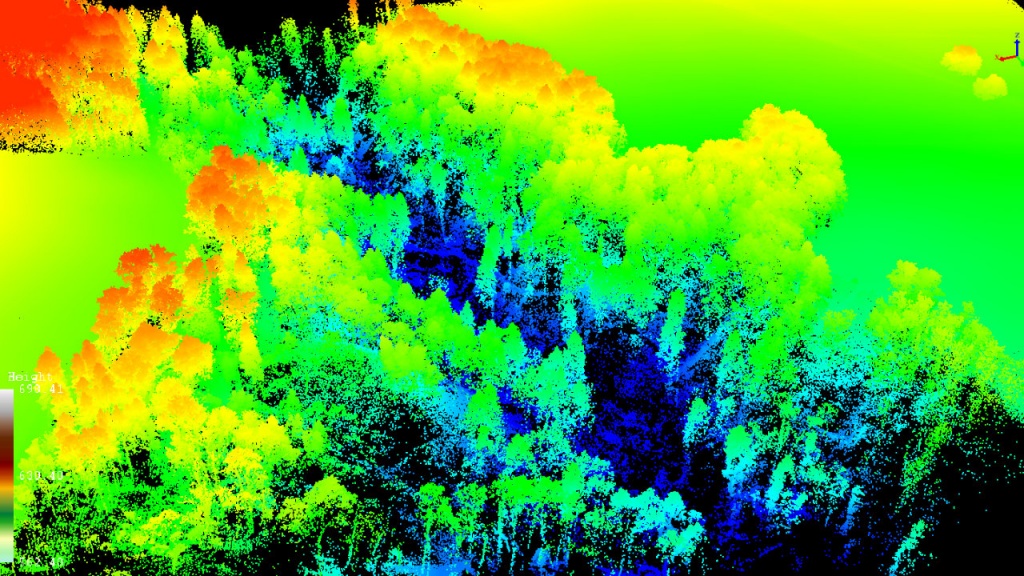

Рис. 9. Облако точек.

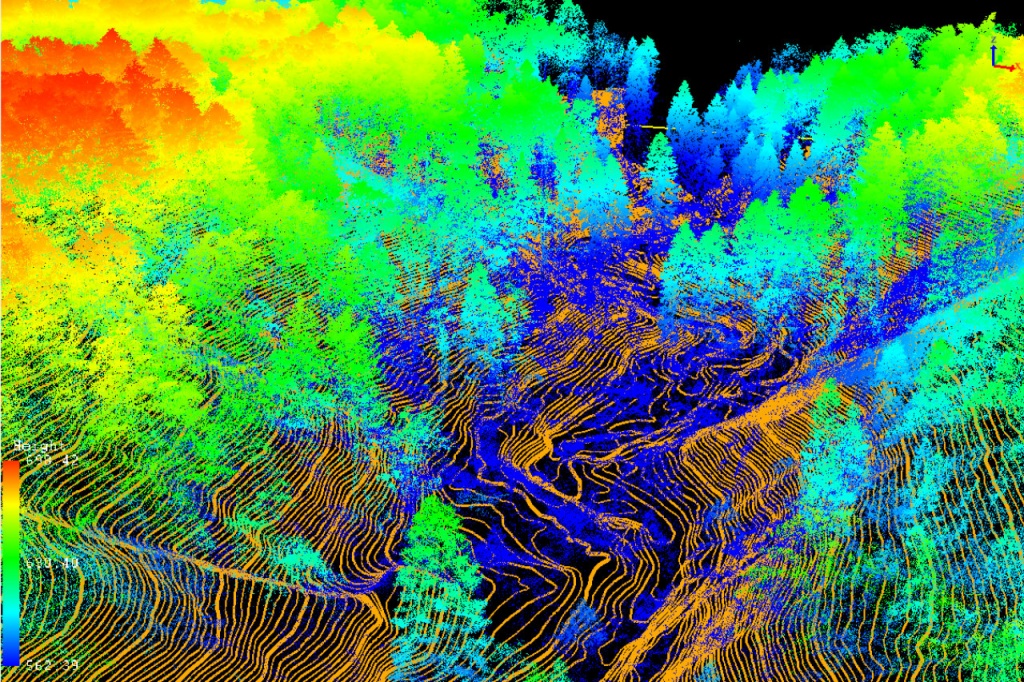

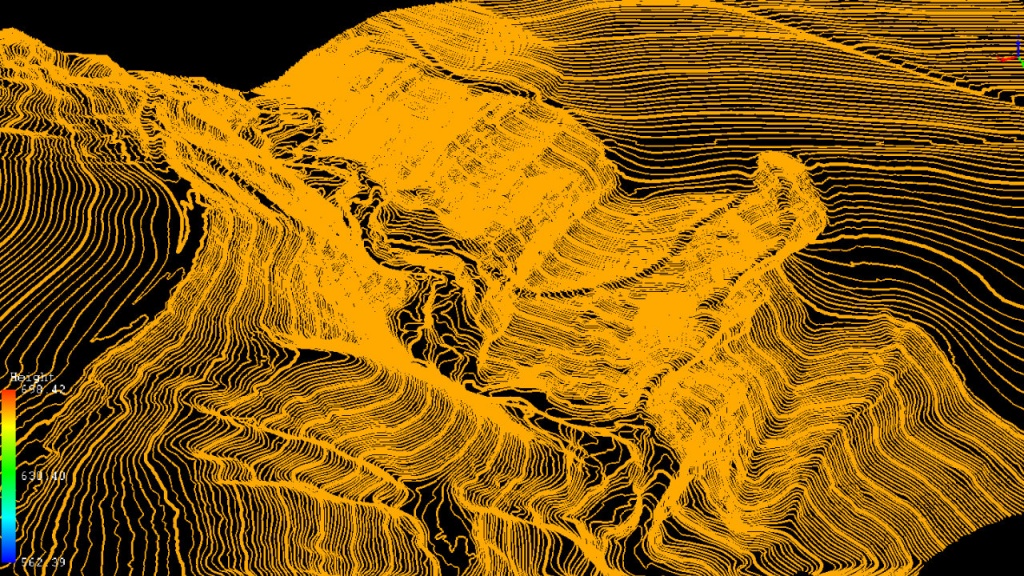

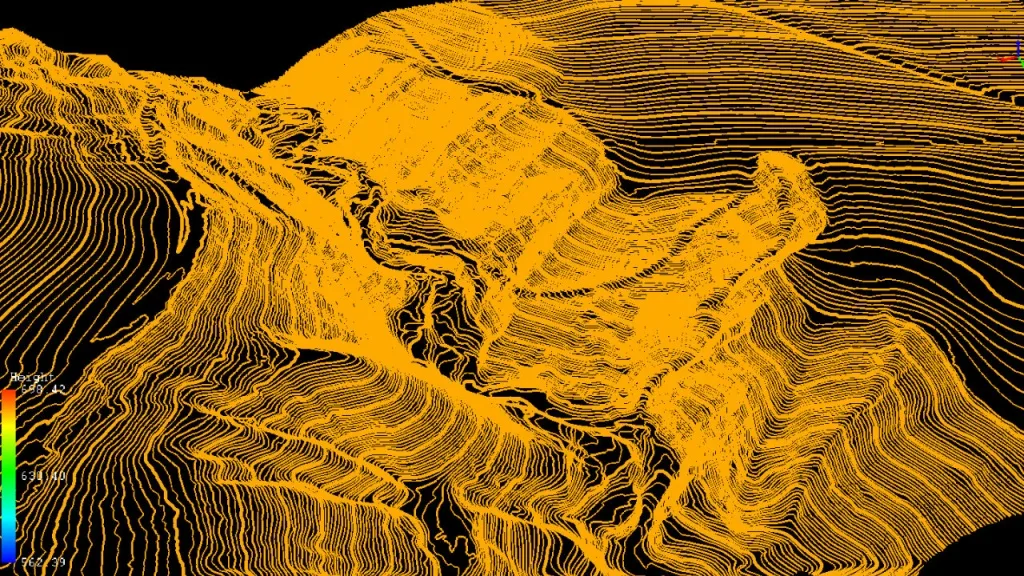

Рис. 10. Рельеф местности, отображенный горизонталями, построенными по автоматически классифицированному облаку точек.

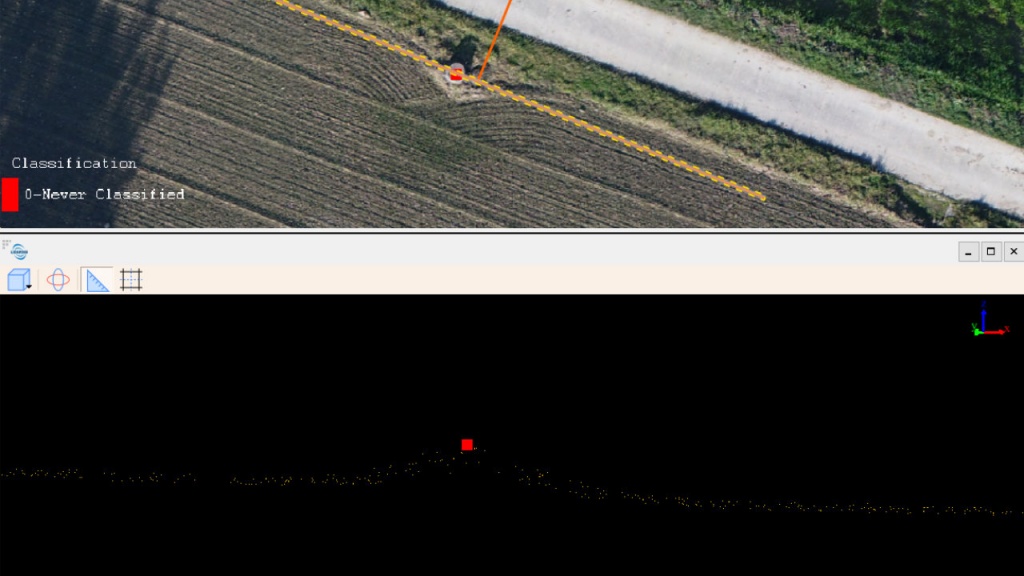

Рис. 11. Контроль точности облака точек в плане и по высоте.

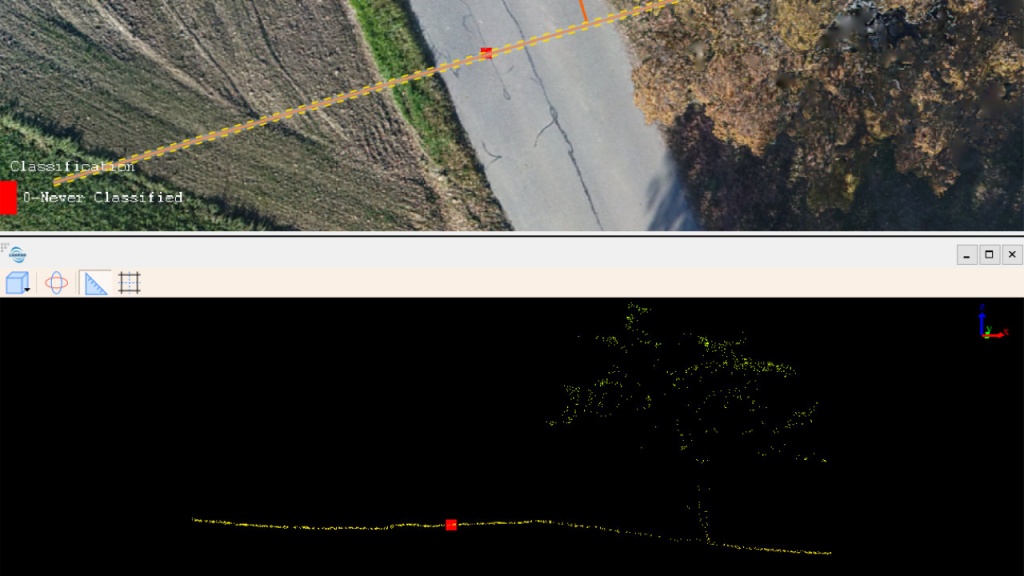

Рис. 12. Контроль точности облака точек в плане и по высоте.
1. Ортофотоплан
2. Облако точек
3. Цифровая модель рельефа
4. Классифицированное облако точек
