SLAM 200E — ручной лазерный сканер геодезического класса для мобильного 3D-сканирования и картографирования там, где нет сигнала ГНСС: в помещениях, тоннелях, подземных сооружениях, плотной застройке и под кронами деревьев. Прибор строит облако точек прямо во время прохода и обеспечивает относительную точность до 5 мм на 60 метрах и абсолютную до 2 см.
В обзоре: технические характеристики SLAM 200E, конструкция и компоненты, режимы съёмки, области применения, программное обеспечение и ответы на частые вопросы.
1. Что такое SLAM 200E и для чего он нужен
SLAM 200E — это высокоточный, производительный и эффективный ручной лазерный сканер. Устройство оснащено высокочастотным LiDAR-сенсором, двумя панорамными камерами с разрешением 12 Мп, встроенным ГНСС-модулем и мощным вычислительным блоком. Такое оснащение обеспечивает принципиально новый уровень сбора геопространственных данных.
Мобильный сканер SLAM 200E — профессиональное оборудование, предназначенное для задач картографирования в условиях отсутствия ГНСС-сигнала. Сканер обеспечивает относительную точность до 5 мм на расстоянии до 60 метров и абсолютную точность до 2 см.
Наличие встроенного вычислительного блока позволяет выполнять обработку данных в режиме реального времени одновременно со сбором, картографированием и наложением цветовой информации. В случае подключения антенны ГНСС возможна работа с абсолютными координатами в реальном времени.
При использовании приложения SLAM Instant App возможно построение карт сразу после завершения измерений, включая данные о точках, линиях, площадях и объёмах. Также для задач отдельных отраслей реализована функция формирования отчётов об измерениях на месте проведения работ.
SLAM 200E — обновлённая версия лазерного сканера первого поколения SLAM 100. Модель сохранила ключевые характеристики предшественника и получила новые возможности: продолжение сканирования с предыдущего захода, поддержку 3DGS и другие функции. Эти улучшения делают мобильный сканер SLAM 200E ещё более удобным и эффективным инструментом для высокоточных измерений.
2. Технические характеристики SLAM 200E
2.1. Основные характеристики
| Вес устройства | 1,6 кг (сканер) 2,1 кг (со встроенной батареей и основанием) |
|---|---|
| Габариты | 404 × 170 × 188 мм (со встроенной батареей и основанием) |
| Мощность | 26 Вт |
| Память | 512 ГБ SSD |
| Литиевая батарея | SP30 |
| Время работы на литиевой батарее | 70 мин (только SLAM 200E) |
| Рабочая температура | −20…+50 °C |
| Влажность | менее 95 % |
| Класс защиты | IP54 |
2.2. Лазер
| Длина волны | 905 нм |
|---|---|
| Класс лазера | Класс 1 |
| Радиус действия | 0,05–120 м |
| Угол обзора | 360° по горизонтали, 270° по вертикали |
| Частота точек | 320 тыс. точек/с (версия с 16 лазерными линиями) 640 тыс. точек/с (версия с 32 лазерными линиями) |
2.3. Камера
| Разрешение каждой камеры | 12 Мп |
|---|---|
| Угол обзора | 210° (на камеру) |
2.4. Модуль ГНСС
| Спутниковые системы | ГЛОНАСС, GPS, GALILEO, BDS, QZSS |
|---|---|
| Точность позиционирования (RTK) | горизонтальная: 0,8 см + 1 ppm вертикальная: 1,5 см + 1 ppm |
2.5. Высокоточный IMU
| Нестабильность смещения | 0,5°/ч (Allan Variance при 25 °C) |
|---|---|
| Случайное блуждание угла (ARW) | 0,025°/√ч |

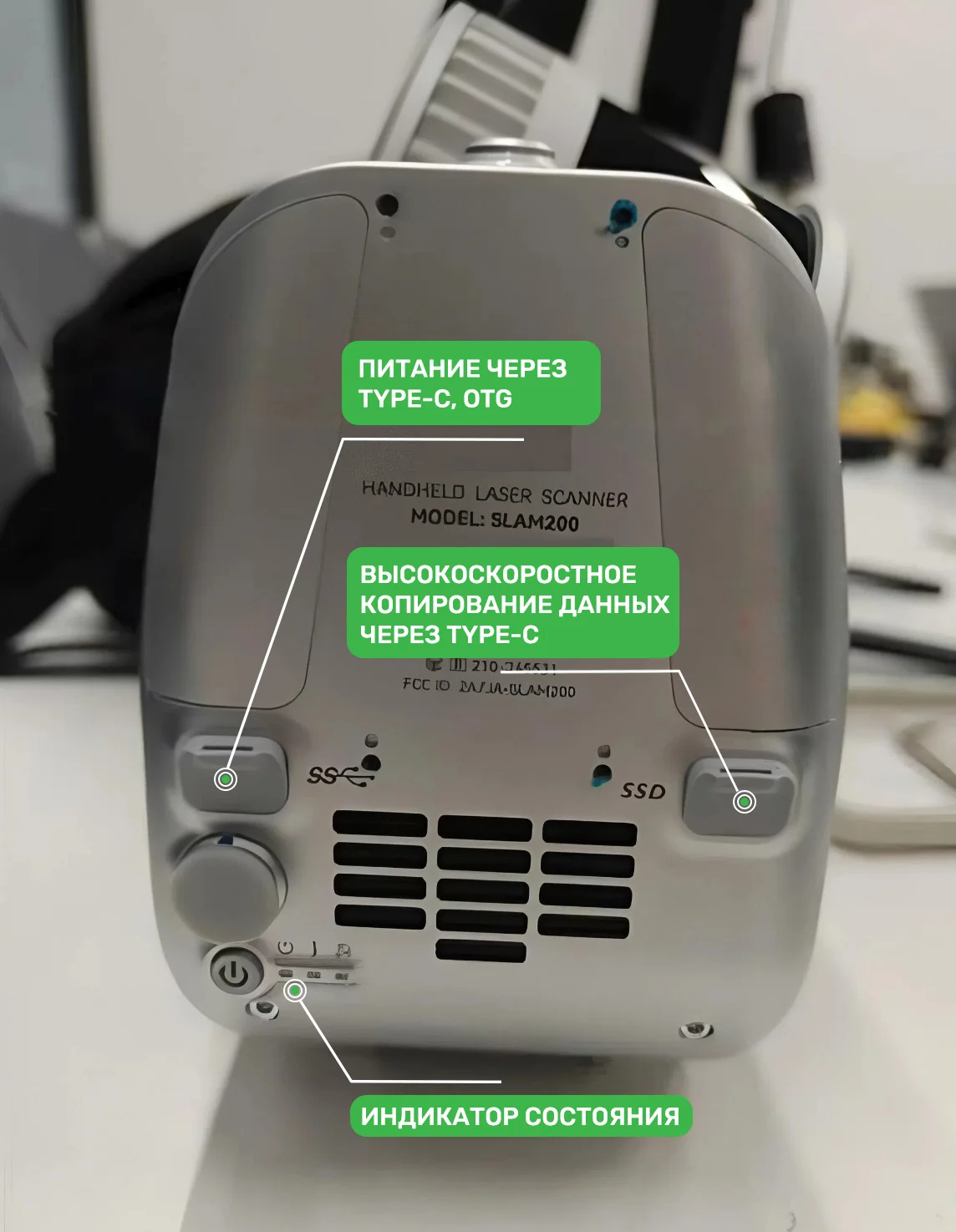

2.6. Интерфейсы
| Type-C1 | зарядка, OTG, внешний источник питания 20 В |
|---|---|
| Type-C2 | SSD |
| Wi-Fi | поддерживается |
| Bluetooth | поддерживается |
2.7. Точность результатов в режиме реального времени
| Абсолютная точность (RMSE) | 3 см |
|---|---|
| Относительная точность (RMSE) | 2 см на 100 м |
| Толщина облака точек | 2 см |
2.8. Точность результатов постобработки
| Абсолютная точность (RMSE) | 2 см (типичная) |
|---|---|
| Относительная точность (RMSE) | ручной режим с использованием контрольных точек: 1 см на 100 м 5 мм на 60 м |
| Среднеквадратичная ошибка (RMSE) | 2 см (двойное сканирование RTK без прерываний) |
| Толщина облака точек | 0,5 см (толщина плоскости облака точек в пределах 50 м от центра одометрии) |
Относительная точность: типичные условия испытаний — площадь 100 × 100 м. В режиме RTK относительная точность зависит от качества данных RTK и условий на местности.

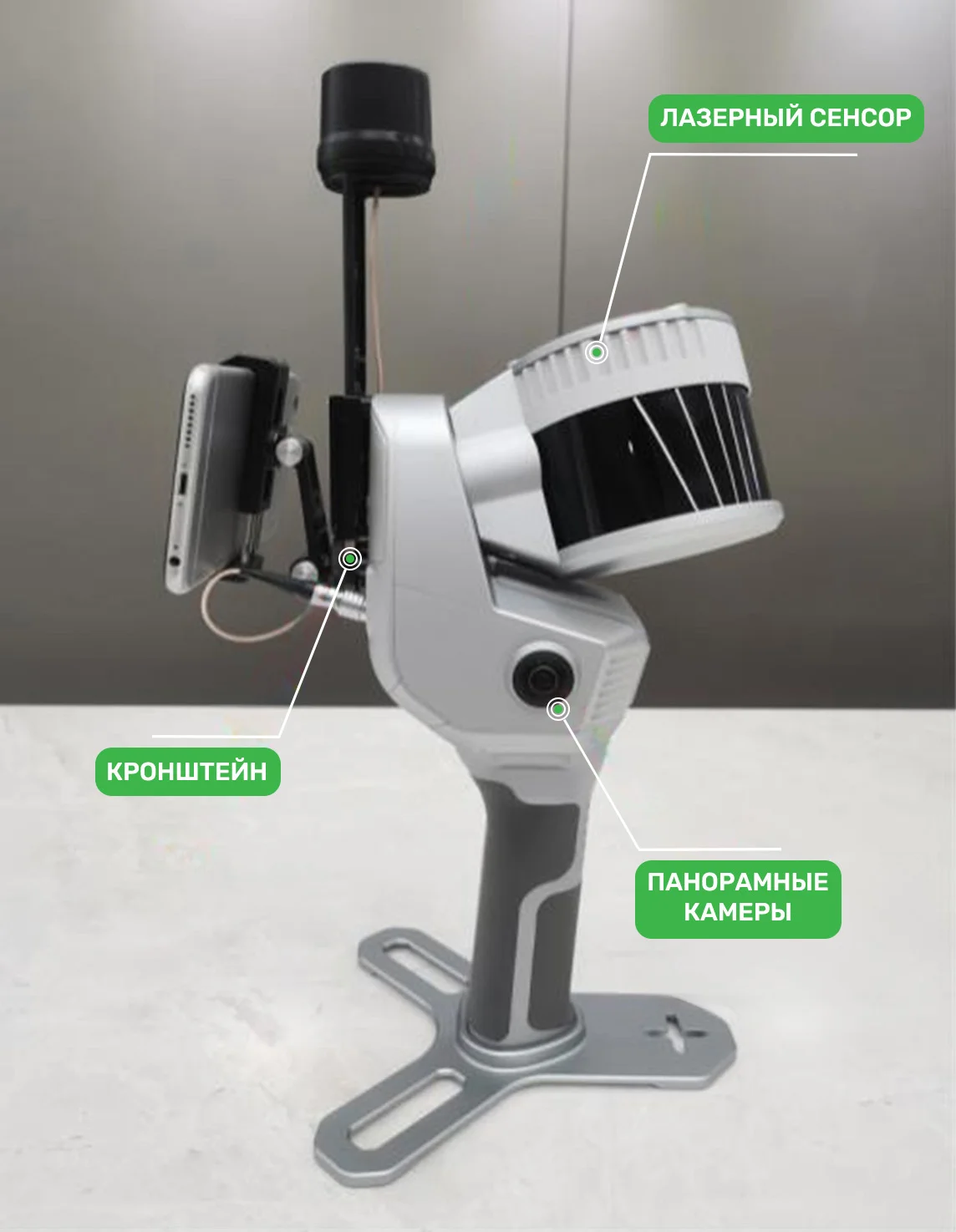

3. Конструкция и компоненты сканера
4. Особенности SLAM 200E

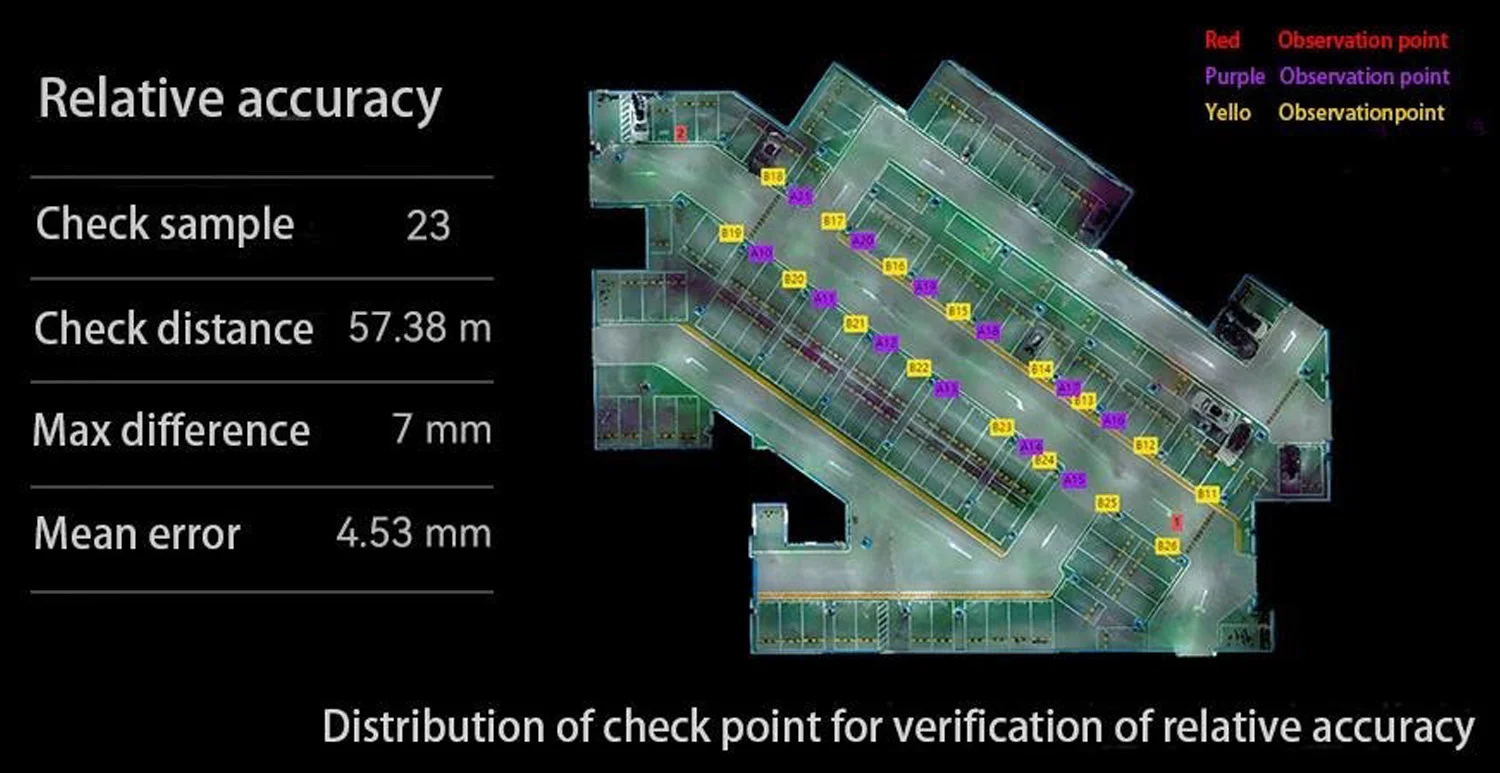

4.1. Сверхвысокая точность измерений
Мобильный сканер SLAM 200E — это картографическое высокоточное оборудование геодезического класса. При работе с данным инструментом обеспечивается относительная точность 5 мм на расстоянии до 60 метров и 1 см на дистанции до 100 метров. В случае подключения ГНСС-антенны или использования опорных точек (GCP) достигается абсолютная точность до 2 см.
4.2. Съёмка в реальном времени
Сканер SLAM 200E позволяет практически мгновенно получать детализированные карты и высокоточные цветные облака точек. При подключении ГНСС-антенны возможно формирование облаков точек в режиме реального времени с абсолютными координатами, что значительно повышает эффективность выполняемых работ.
Таким образом, сбор облаков точек в режиме реального времени с быстрой последующей обработкой позволяет решать примерно 80 % типовых задач в различных сферах, включая изыскательские работы и инженерный мониторинг.

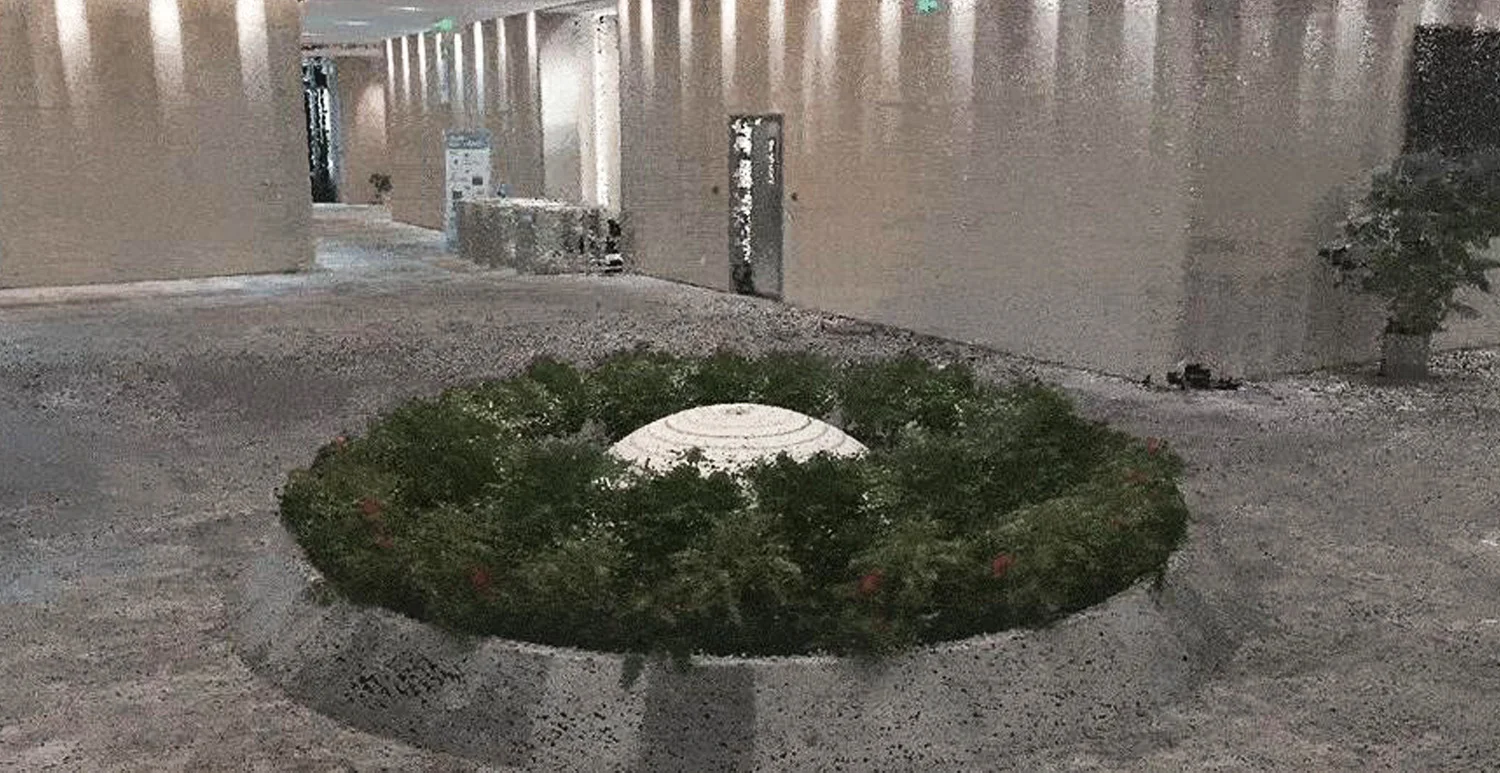

4.3. Реконструкция 3D-карт
SLAM 200E позволяет получать детализированные облака точек с текстурами высокого разрешения, что обеспечивает точное создание 3D-карт на основе геометрии и изображений. Такой подход делает систему оптимальным решением для сбора информации в задачах BIM-моделирования и других проектов, где предъявляются повышенные требования к качеству 3D-данных.

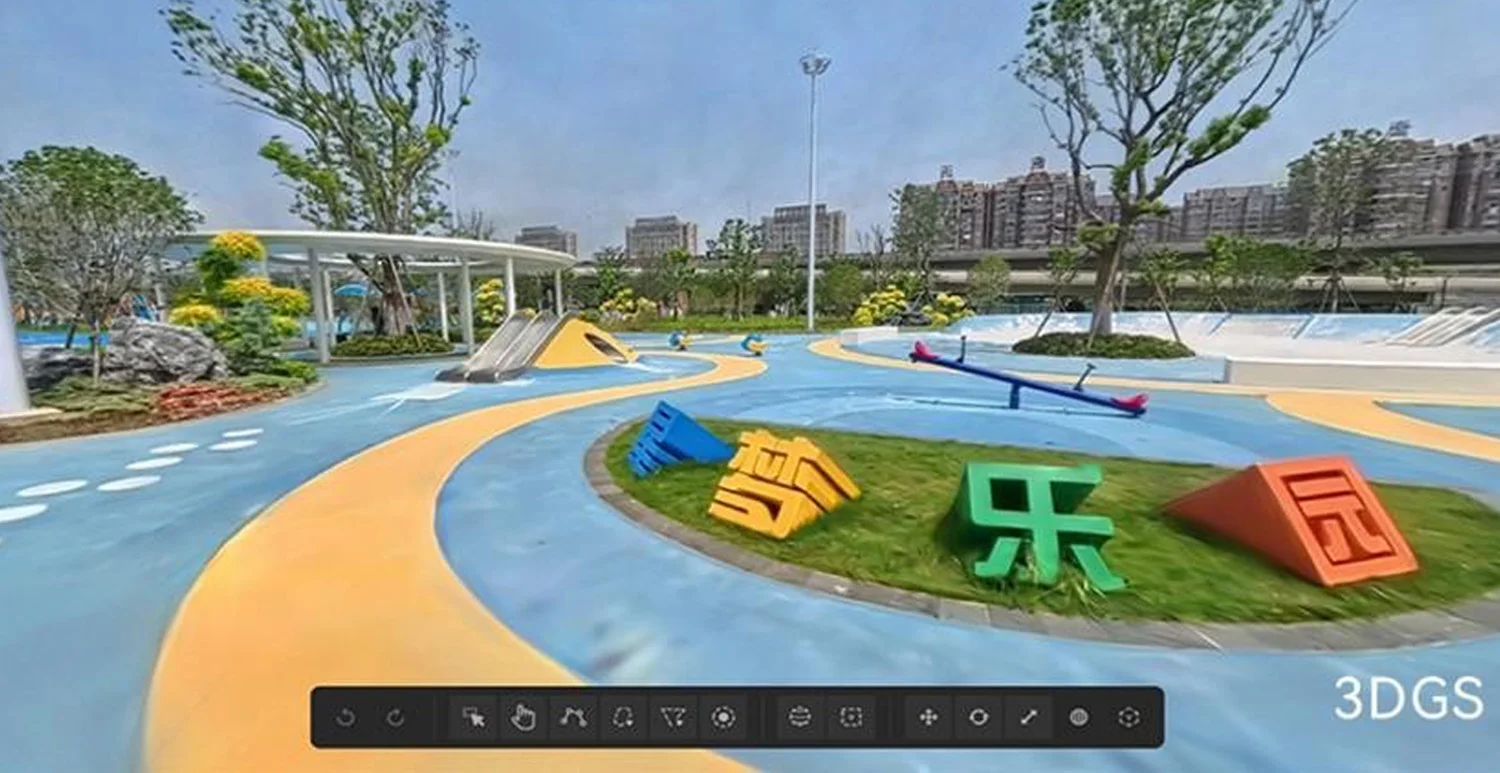

4.4. Панорамная камера
SLAM 200E оснащён двумя панорамными камерами с разрешением 12 Мп. Это обеспечивает угол обзора 360° и детализированный захват текстур. Такой метод съёмки позволяет получать реалистичные цветные облака точек и панорамные изображения. Панорамные данные могут использоваться для окрашивания облаков точек, визуального SLAM, генерации панорам, 3D-реконструкции, 3DGS и других задач.
5. Ключевые возможности сканера SLAM 200E

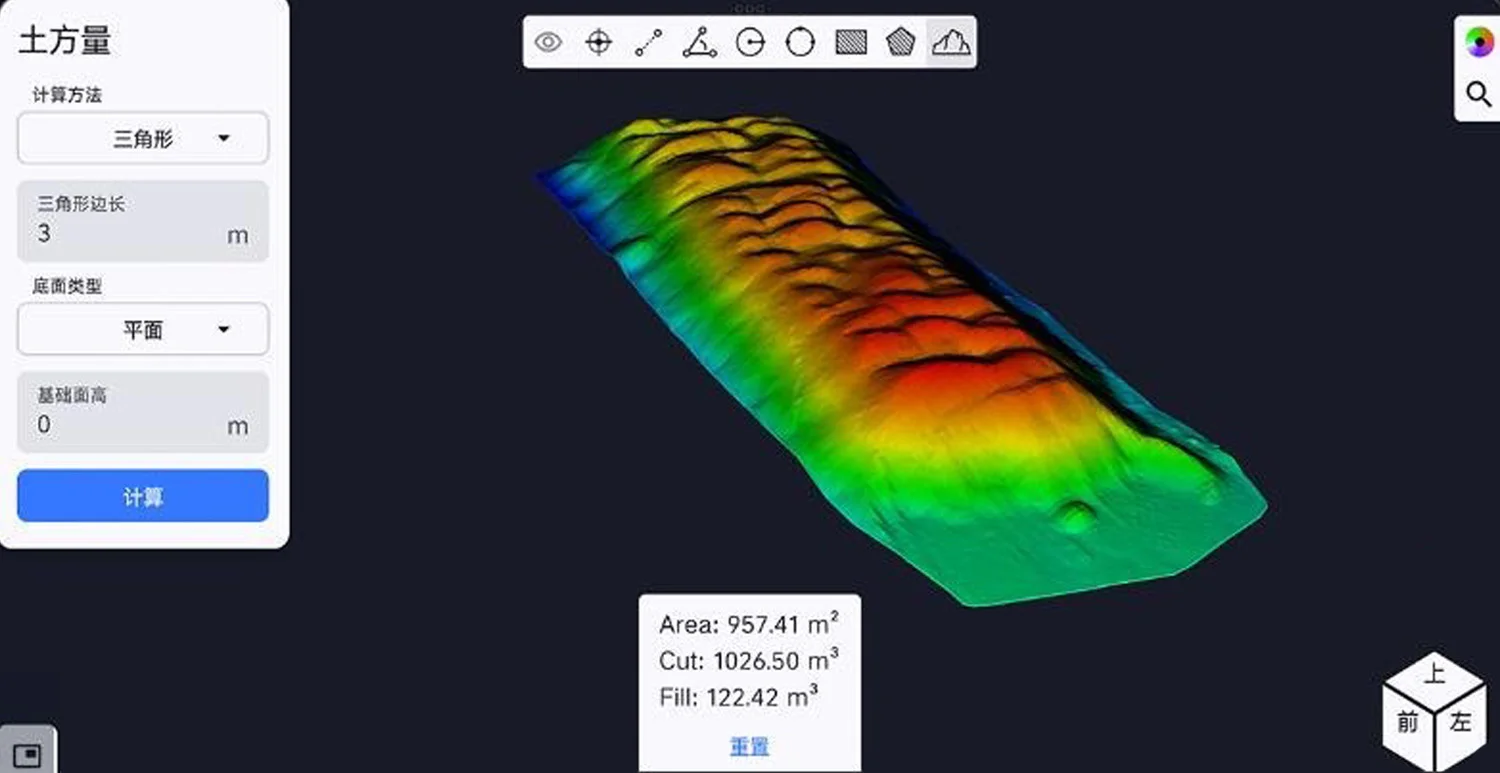

5.1. Оперативное формирование облаков точек
Обычно преобразование массивов данных облаков точек в конечные результаты требует специализированного ПО для постобработки, квалифицированных сотрудников, дополнительной работы в офисе и значительных временных затрат.

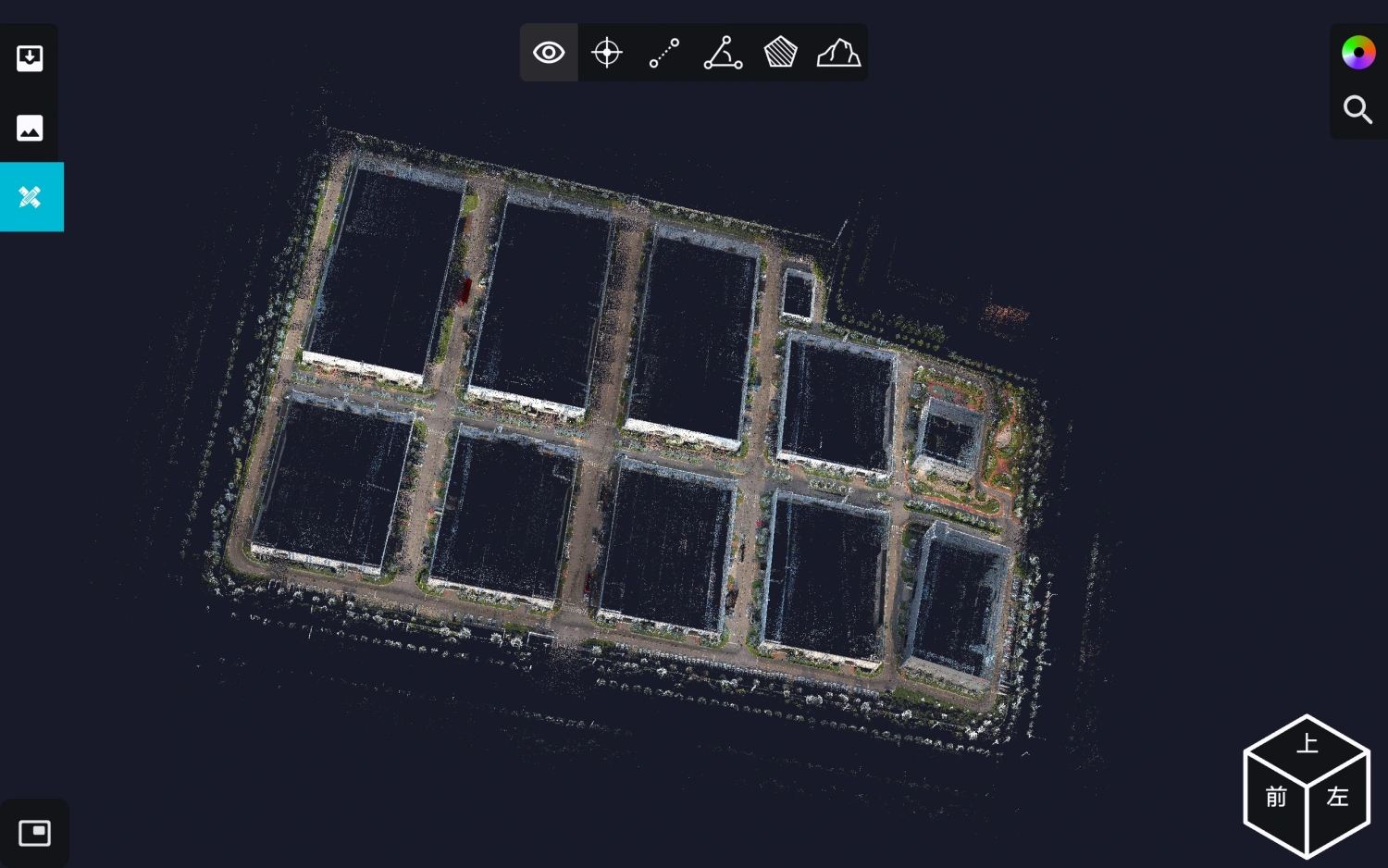

Сканер SLAM 200E был представлен вместе с приложением SLAM Instant App, обеспечивающим получение 3D-реконструкций практически мгновенно в различных условиях. Таким образом, после сбора данных специалисты могут за считанные минуты в полевых условиях формировать готовые отраслевые отчёты.

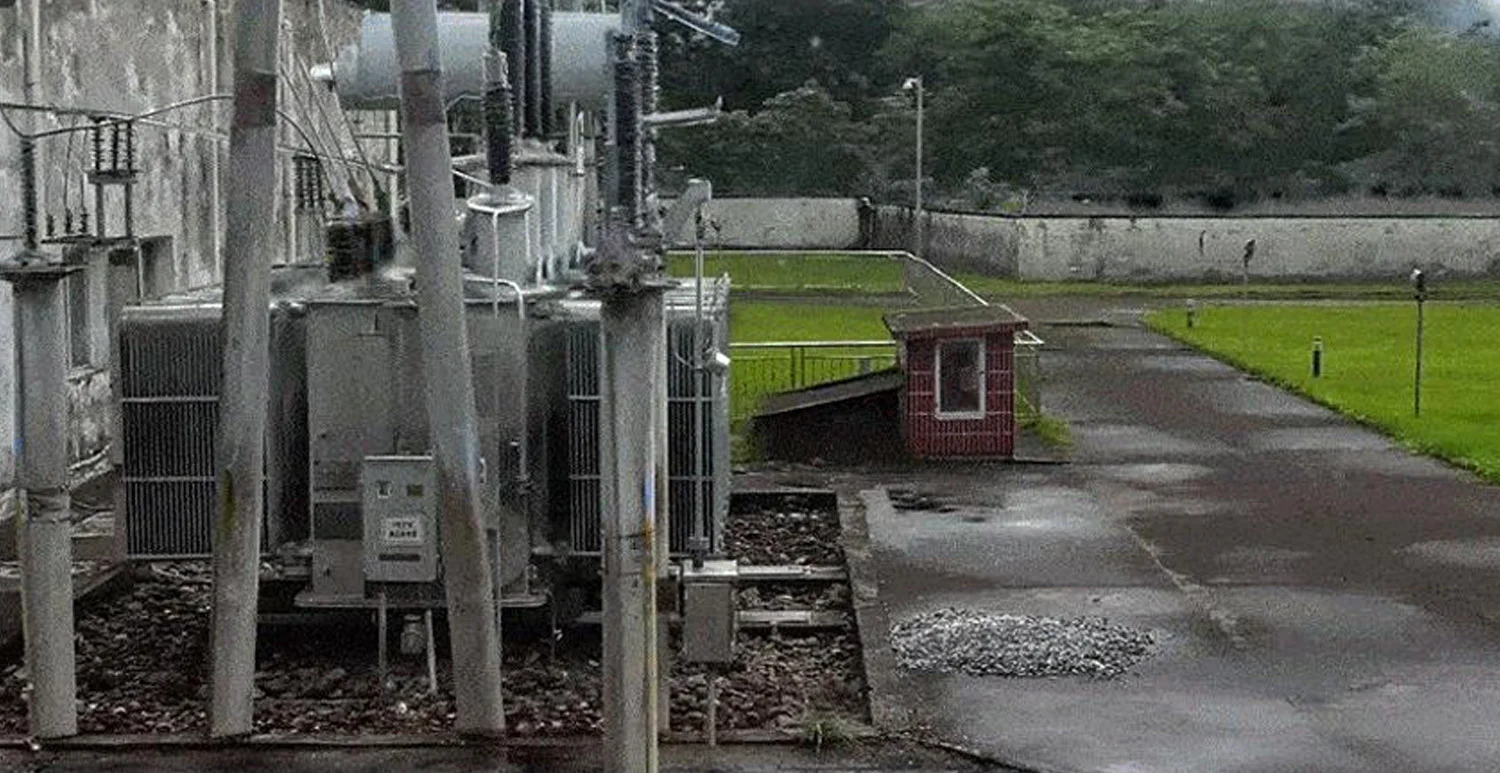

5.2. 3D Gaussian Splatting (3DGS)
Благодаря использованию панорамных изображений SLAM 200E поддерживает генерацию, визуализацию и применение крупномасштабных моделей с технологией 3D Gaussian Splatting. Результаты и промежуточные данные сохраняются в открытых универсальных форматах, что обеспечивает удобную интеграцию со сторонними платформами. Важно отметить, что функция 3D Gaussian Splatting реализована на базе ручного сканера и предоставляется бесплатно на весь срок службы устройства.

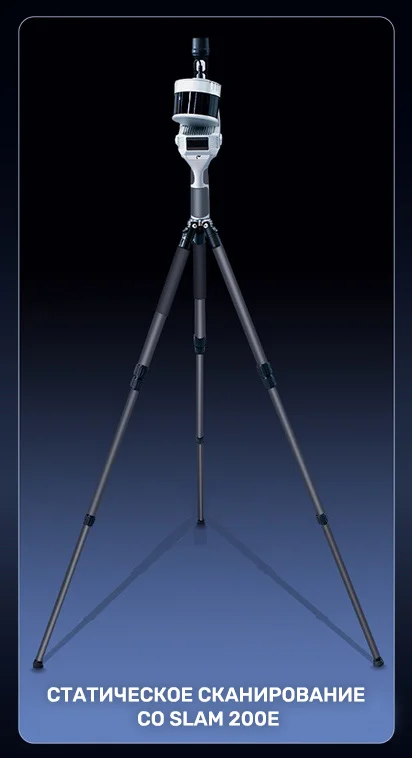

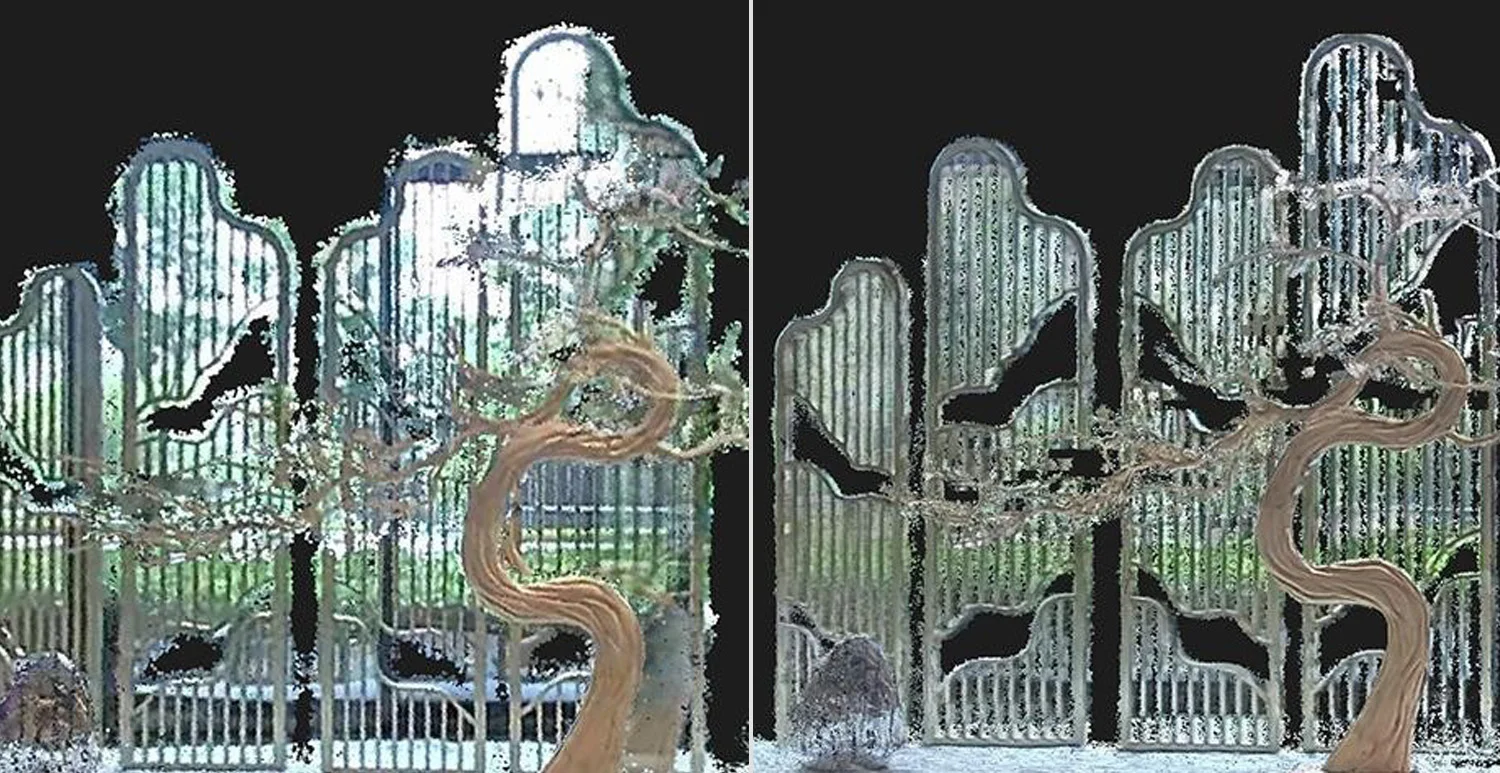

5.3. Режим статического сканирования
Режим статического сканирования позволяет получать детализированные и плотные облака точек в сложных условиях. Помимо этого, поддерживается сбор данных в заданном угле обзора с автоматической регистрацией и оптимизацией статических станционных данных. Это дополнительно повышает качество информации и эффективность обработки.
5.4. Удалённая передача данных
В процессе съёмки в реальном времени — особенно в горнодобывающей отрасли, при ликвидации последствий ЧС и в схожих сценариях — ручной сканер SLAM 200E может передавать получаемые результаты напрямую в операционный центр через локальную сеть или интернет. Такой подход сокращает время консолидации данных и ускоряет процесс принятия решений.
Прямая передача данных через интернет
Мобильное устройство подключается к сканеру SLAM 200E и во время работы поддерживает активное соединение, передавая данные в режиме реального времени через интернет. Это обеспечивает мгновенный удалённый доступ к информации с ПК.

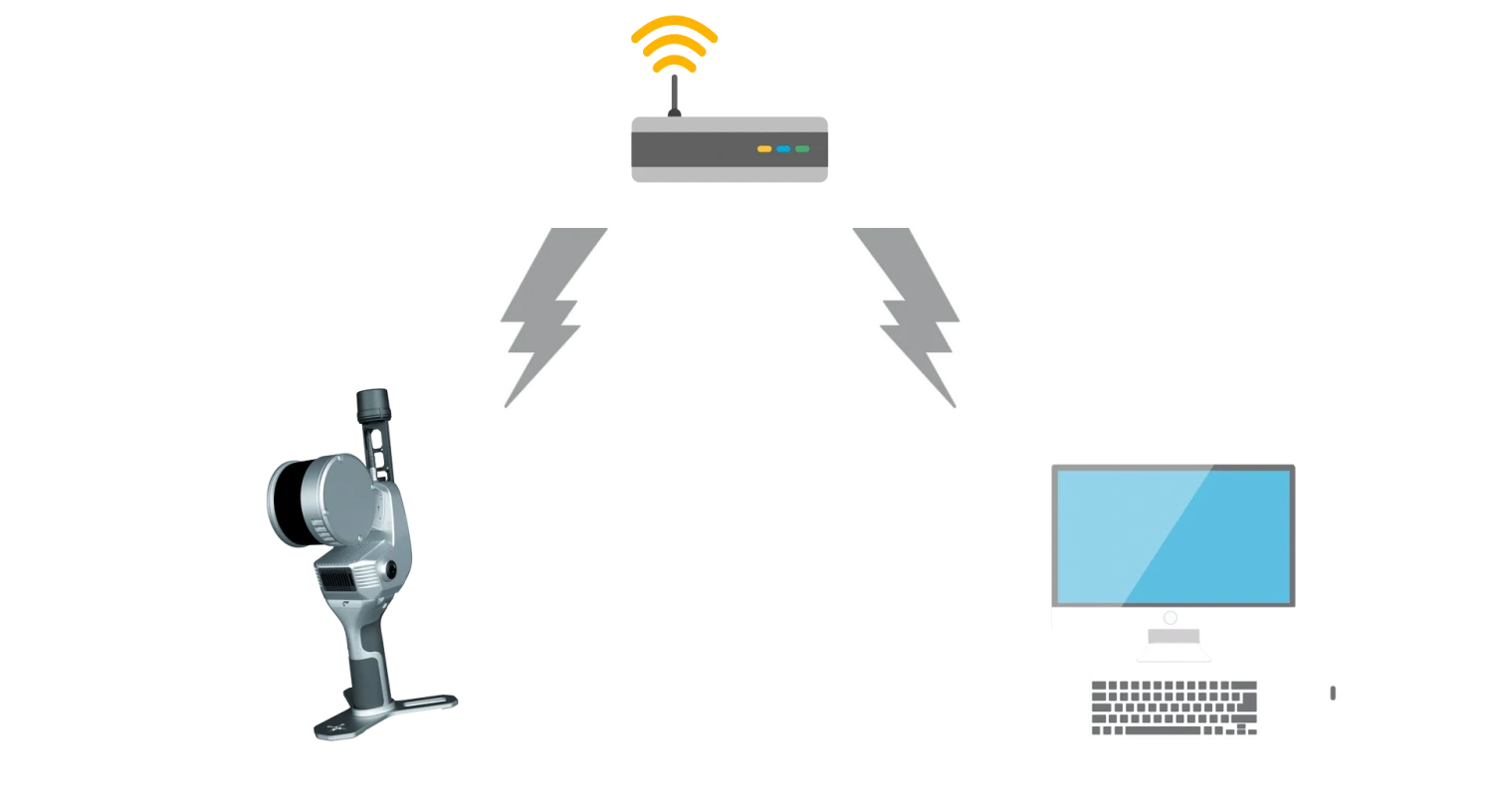

Режим передачи данных через локальную сеть (LAN)
Передача данных через локальную сеть осуществляется при подключении сканера и удалённого ПК к одной локальной сети. При этом данные не передаются через публичный интернет.
Ретрансляция данных по локальной сети
Ретрансляция данных — дополнительная опция для режима LAN. Ручной сканер подключается к локальной сети. При этом удалённый ПК A обеспечивает ретрансляцию и обмен данными, а удалённый ПК B в той же сети получает доступ к данным в реальном времени с помощью кода ретрансляции.
5.5. Поддержка нескольких платформ
SLAM 200E поддерживает модульный, кроссплатформенный и многозадачный рабочий процесс, легко адаптируясь к установке на рюкзак, автомобильное крепление, нагрудный держатель или штатив.

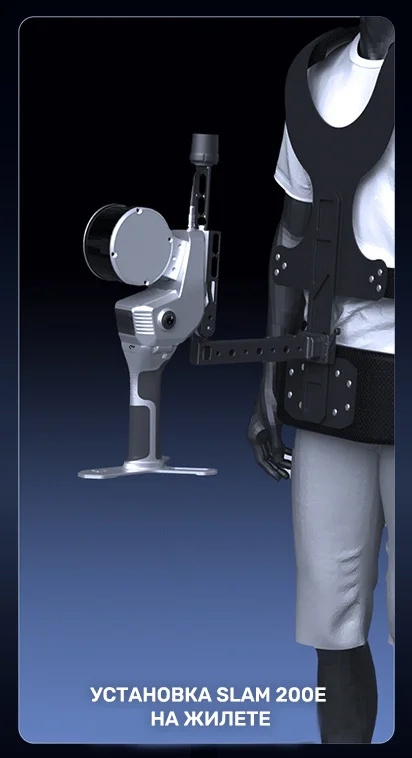

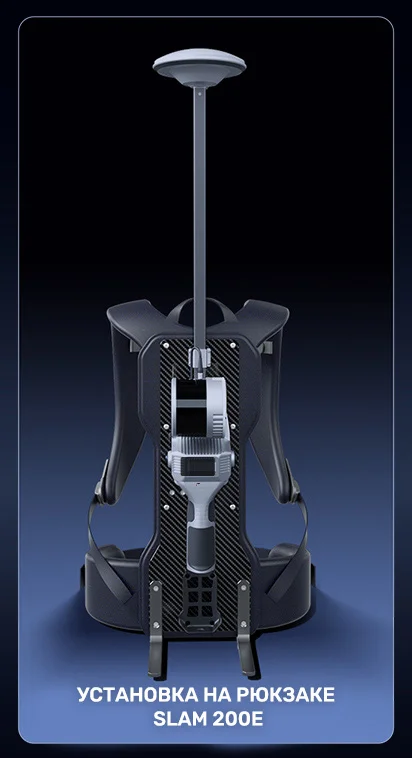

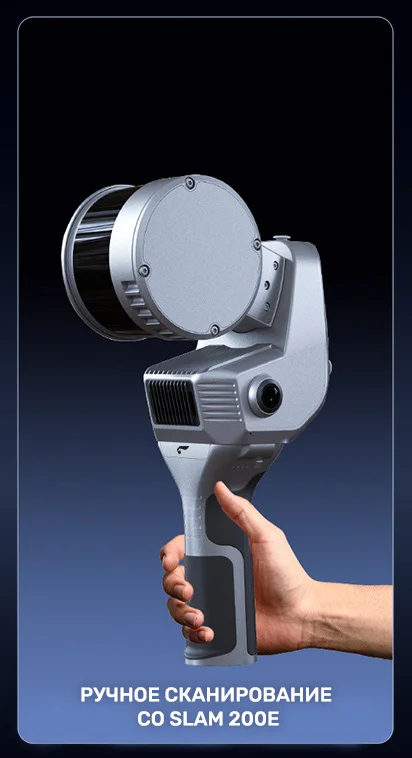

Изображения 14–18. Варианты крепления SLAM 200E: ручное сканирование, автомобильное крепление, рюкзак, нагрудный жилет и штатив.
6. Области применения SLAM 200E
Сканер рассчитан на задачи, где нужна геометрия реального объекта в масштабе 1:1, а условия не позволяют опереться на спутниковый сигнал или тратить время на расстановку прибора по стоянкам.
- Геодезия и инженерные изыскания. Сбор облаков точек в реальном времени с быстрой последующей обработкой закрывает примерно 80 % типовых задач.
- Топографическая съёмка и картографирование без ГНСС. Помещения, тоннели, подземные сооружения, плотная застройка, участки под кронами деревьев.
- Строительство и BIM-моделирование. Детализированные облака точек с текстурами высокого разрешения служат основой для 3D-карт и информационных моделей.
- Горнодобывающая отрасль. Съёмка с передачей результатов в операционный центр прямо во время работ — через локальную сеть или интернет.
- Ликвидация последствий ЧС. Удалённая передача данных сокращает время их консолидации и ускоряет принятие решений.
- Инженерный мониторинг. Поддерживается продолжение сканирования с предыдущего захода: к объекту можно вернуться и дополнить ранее собранные данные.
Как выстроить процесс под конкретный тип работ — от полевого сбора данных и замыкания траекторий до векторизации топоплана — разобрано в материале «Практический разбор: SLAM-сканеры для топосъёмки»: там же сопоставлены SLAM 100, SLAM 200 и SLAM 200E.
7. Программное обеспечение SLAM 200E

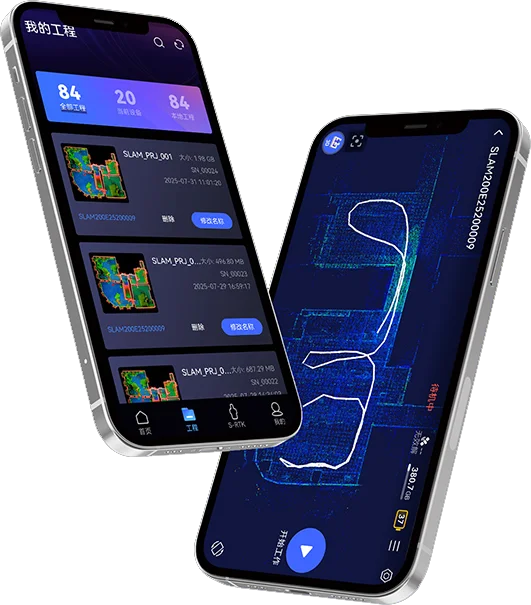

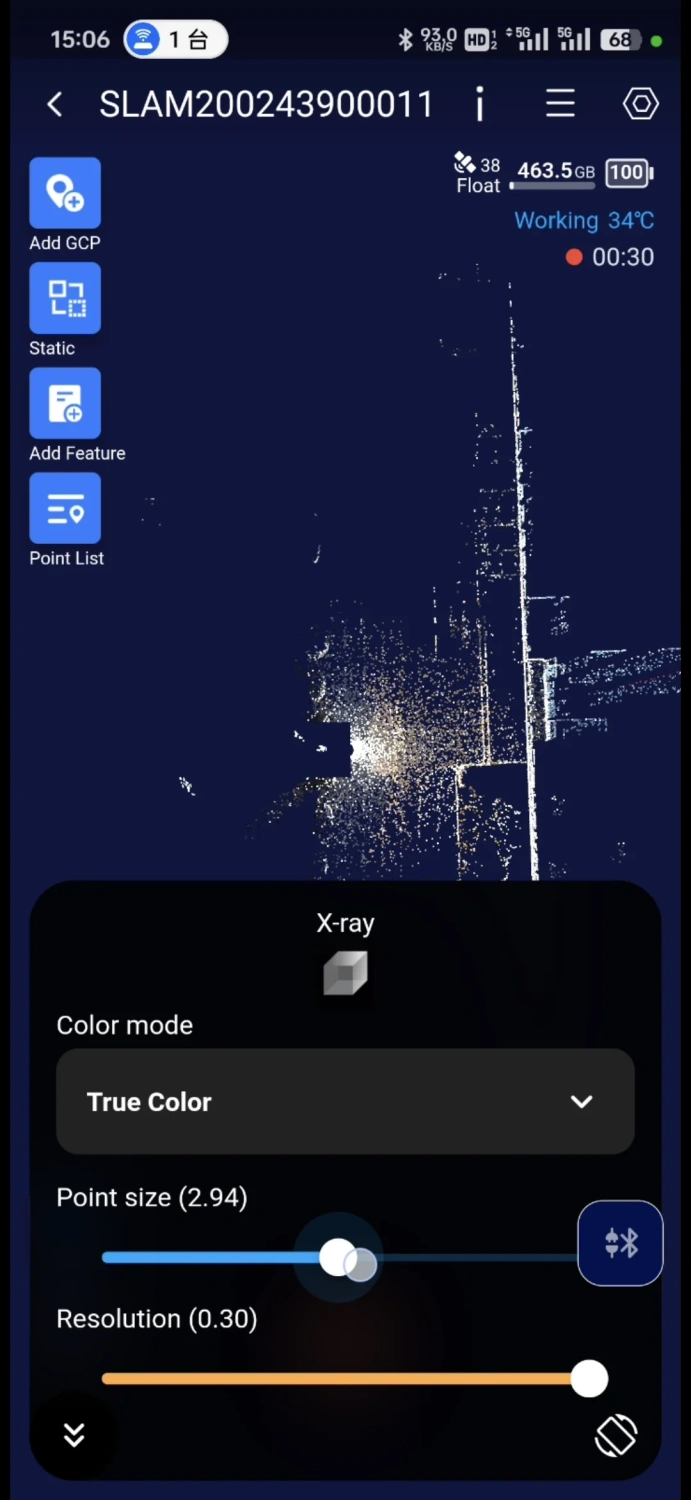

7.1. Приложение SLAM GO
SLAM GO — приложение для сбора данных с ручных лазерных сканеров, совместимое с системами Android и iOS. Приложение обеспечивает стабильное соединение со SLAM 200E через Wi-Fi или, при необходимости, через мобильную сеть. SLAM GO предоставляет удобное управление оборудованием и проектами, а также функционал для сбора и обработки данных.
Функции приложения:
- управление устройством и настройками;
- управление проектами;
- съёмка в реальном времени, просмотр и навигация по данным;
- настройка и подключение к системе CORS;
- трансляция данных съёмки в реальном времени через интернет.

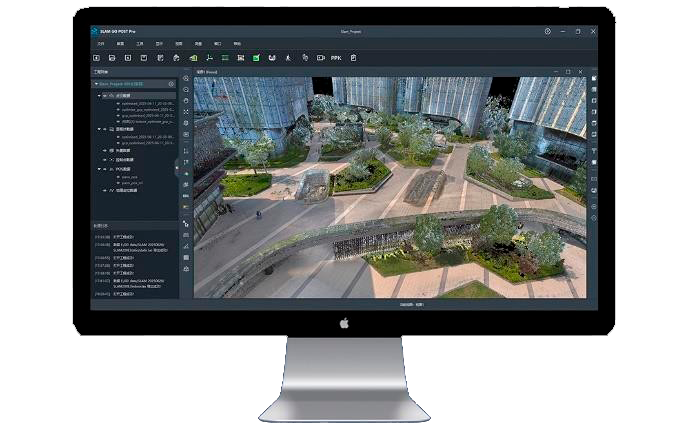

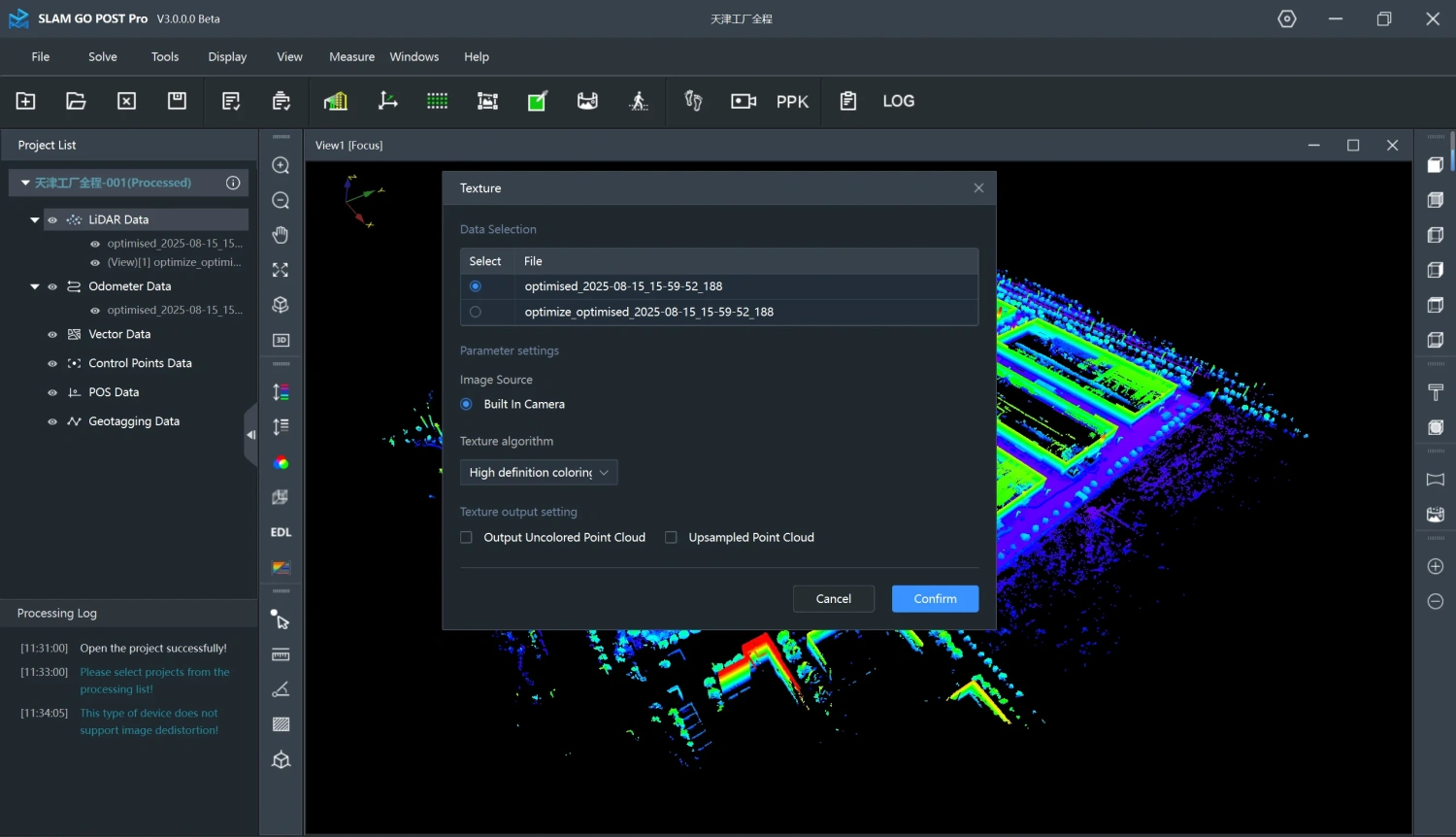

7.2. SLAM GO POST Pro
SLAM GO POST Pro — это программное обеспечение для ПК, поставляемое вместе с ручными лазерными сканерами. Программа поддерживает постобработку данных, собранных SLAM 200E, позволяя создавать высокоточные цветные облака точек высокого разрешения и локализованные панорамные изображения. Помимо этого, обеспечивается визуализация и оптимизация облаков точек.
Ключевые функции:
- обработка данных с ручного лазерного сканера;
- отображение и просмотр массивов облаков точек;
- окрашивание облаков точек, генерация панорамных изображений и 3DGS;
- продолжение сканирования с точки остановки.

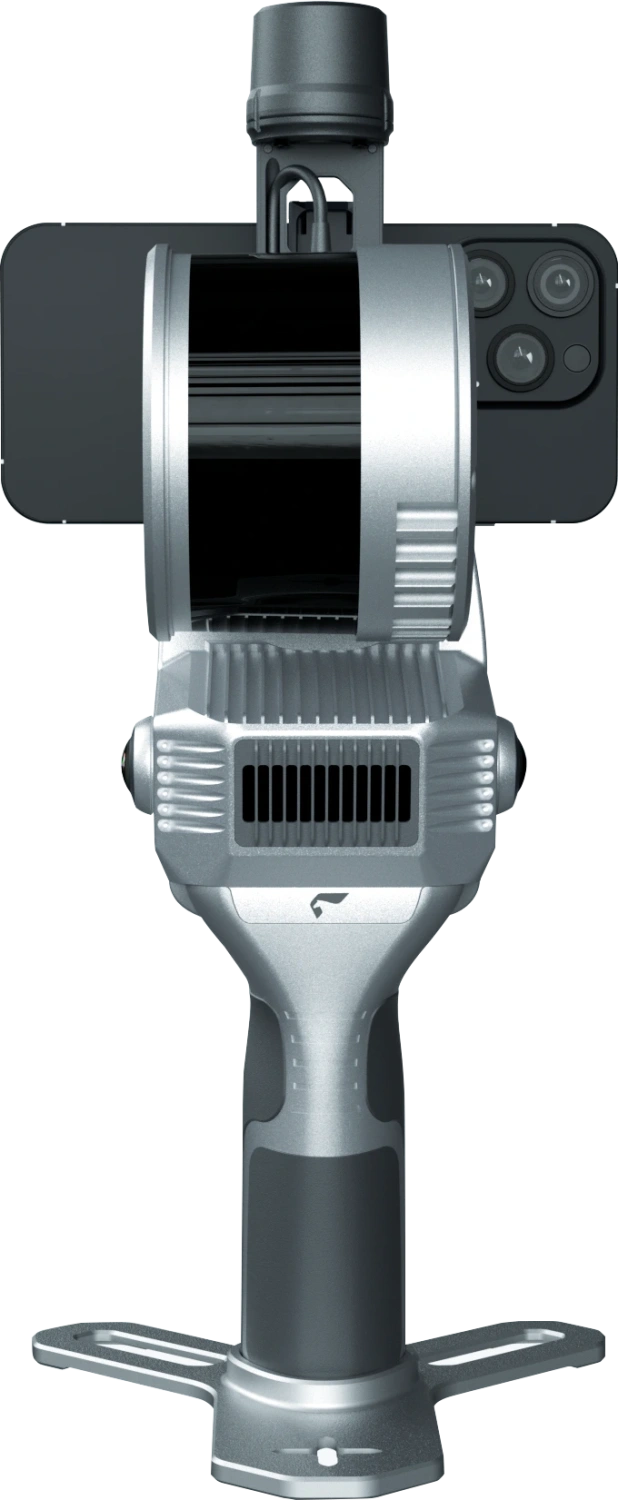

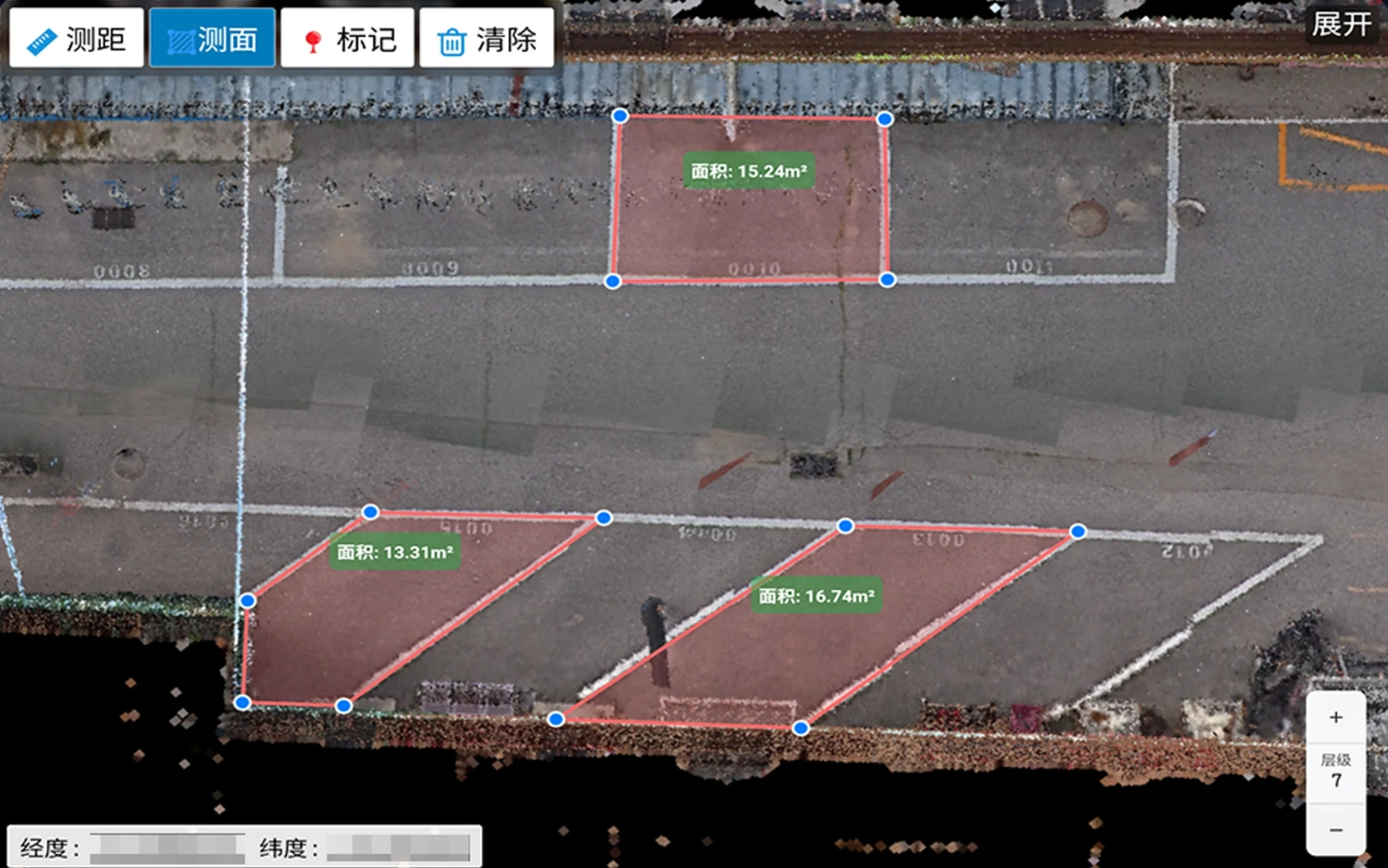

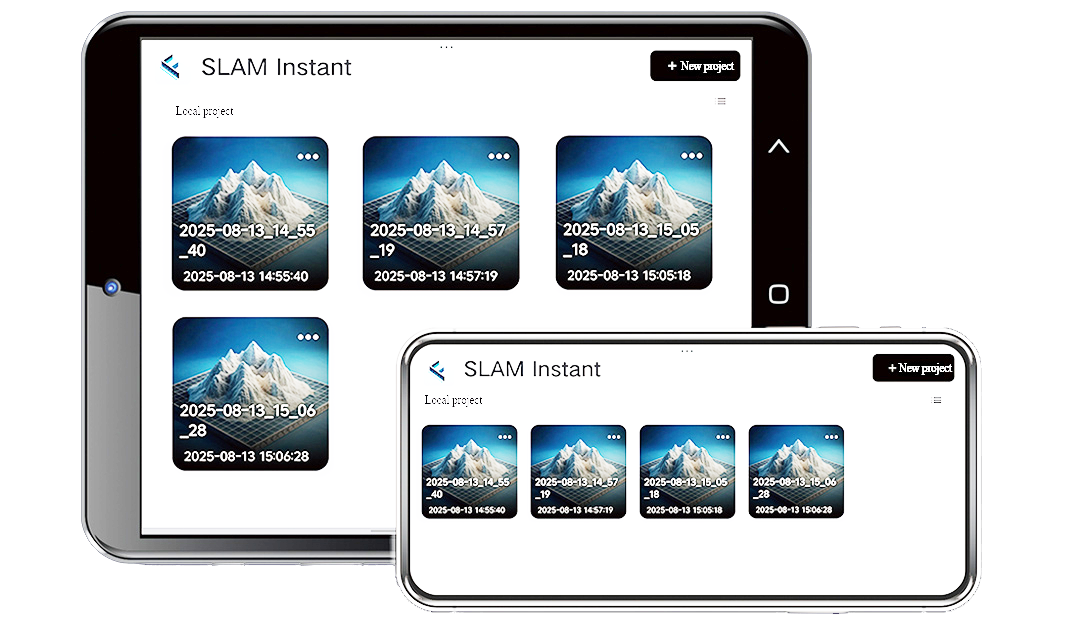

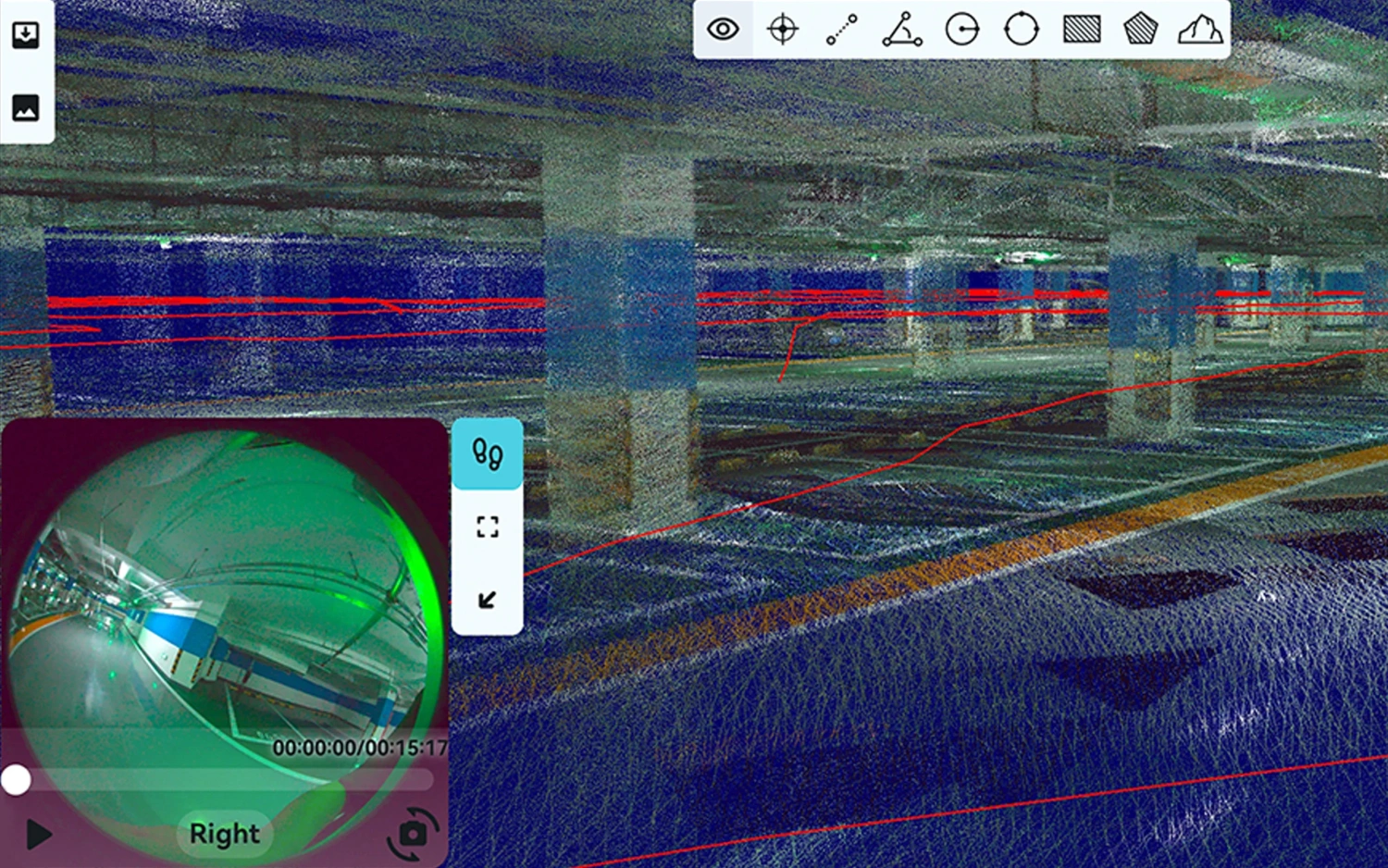

7.3. SLAM Instant App
SLAM Instant App — специализированное приложение для проведения измерений в реальном времени в полевых условиях.
Программа устанавливается на телефон или планшет под управлением Android и позволяет быстро проводить измерения, а после завершения сбора данных формировать отраслевые отчёты.
Приложение SLAM Instant App проходит этап внутреннего тестирования и будет доступно в ближайшее время.
8. Частые вопросы о SLAM 200E
Какую точность обеспечивает SLAM 200E?
Относительная точность после постобработки — 5 мм на 60 м и 1 см на 100 м при использовании контрольных точек. Абсолютная точность — 2 см (типичная). В режиме реального времени: абсолютная 3 см, относительная 2 см на 100 м.
Нужен ли сигнал ГНСС для работы сканера?
Нет. SLAM 200E предназначен для картографирования в условиях отсутствия ГНСС-сигнала — траектория строится по данным лазерного сенсора и инерциального модуля. Подключение ГНСС-антенны опционально и нужно для работы с абсолютными координатами в реальном времени.
Сколько сканер работает от одной батареи?
70 минут на литиевой батарее SP30 при работе только сканера. Рабочий диапазон температур — от −20 до +50 °C, класс защиты корпуса — IP54.
Как можно закрепить SLAM 200E?
Поддерживаются ручное сканирование, автомобильное крепление, установка на рюкзак, нагрудный жилет и штатив для статического сканирования.
Чем SLAM 200E отличается от SLAM 100?
SLAM 200E — обновлённая версия сканера первого поколения SLAM 100. Ключевые характеристики предшественника сохранены, а к ним добавлены продолжение сканирования с предыдущего захода, поддержка 3D Gaussian Splatting и другие функции.
Где применяется SLAM 200E?
Геодезия и инженерные изыскания, топографическая съёмка и картографирование без ГНСС, строительство и BIM-моделирование, горнодобывающая отрасль, ликвидация последствий ЧС, инженерный мониторинг.
Какое программное обеспечение поставляется со сканером?
Мобильное приложение SLAM GO для сбора данных (Android и iOS) и настольное ПО SLAM GO POST Pro для постобработки: построение цветных облаков точек, сшивка панорам, генерация моделей 3DGS. Функция 3D Gaussian Splatting предоставляется бесплатно на весь срок службы устройства.
9. Вывод
Ручной мобильный сканер SLAM 200E является эффективным и технологичным решением для задач 3D-картографирования в условиях отсутствия сигнала ГНСС. Сочетание высокой точности измерений, возможности работы в реальном времени и поддержки современных технологий, таких как 3D Gaussian Splatting, позволяет применять данное оборудование для решения широкого круга задач.
Ключевые преимущества модели — оперативное получение результатов, разнообразие режимов работы и кроссплатформенность. Всё это делает сканер практичным инструментом для геодезии, строительства, горной промышленности и других отраслей.
Отправить запрос на ручной лазерный сканер SLAM 200E можно на странице оборудования. Другие приборы — в разделе мобильных SLAM-сканеров, а начальная модель для профессионального картографирования разобрана в обзоре ручного сканера SLAM 1000.
